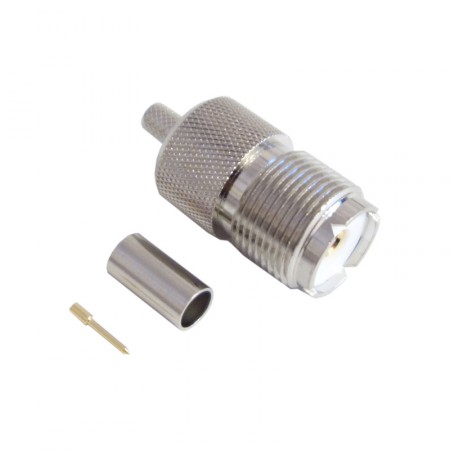

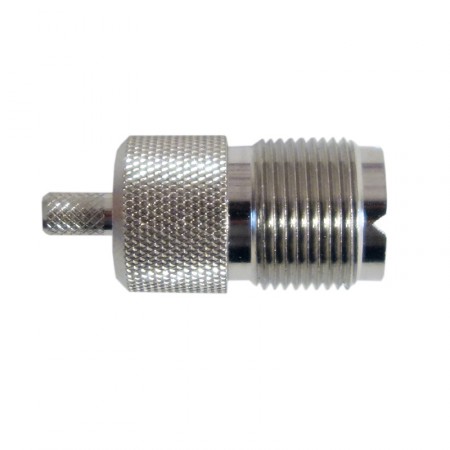

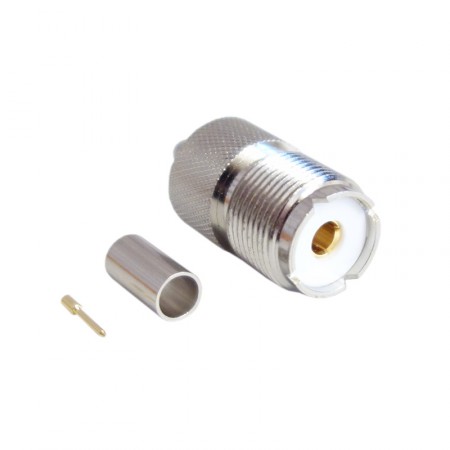

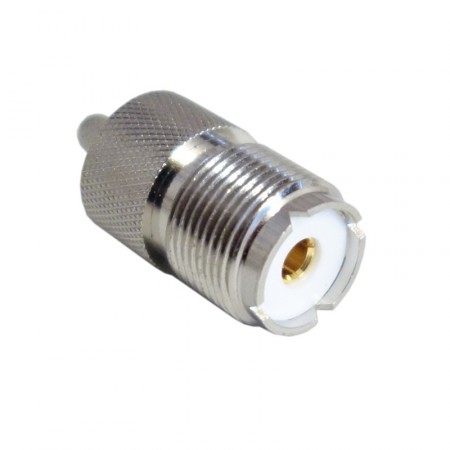

Разъём U-211F (UHF-female, обжимной, на кабель RG-58)

U-211F — обжимной ВЧ-разъем UHF («мама»), предназначенный для использования с коаксиальным кабелем серии RG-58 (диаметр диэлектрика 3 мм, оболочки — 5 мм). Коннектор имеет волновое сопротивление 50 Ом и активно применяется в системах широковещательного радио и низкочастотной подвижной связи. В соответствии с военными обозначениями розетку UHF также называют SO-239.

Для установки данного разъема на кабель требуются специальные обжимные клещи. Монтаж центральной жилы производится пайкой.

UHF — ВЧ-коннектор общего назначения. Основным его недостатком является непостоянство сопротивления, которое может падать с номинальных 50 Ом до 30–40 Ом. Данный разъем не рекомендуется применять для передачи сигнала частотой выше 100–300 МГц.

Помимо систем персональной радиосвязи (раций), эта серия разъемов также активно применяется в аппаратуре надводной связи. В промышленном и профессиональном оборудовании UHF постепенно замещается более качественными коннекторами N-типа и BNC.

Характеристики
Разъем	UHF-female (SO-239)
Тип центрального контакта	штырь
Марка кабеля	RG-58
Волновое сопротивление	50 Ом
Частотный диапазон	0–300 МГц
Монтаж оплетки	обжим
Монтаж центрального контакта	пайка
Покрытие корпуса	никель
Покрытие центрального контакта	золото
Конструктивное исполнение	прямое
Способ крепления	кабельная розетка
Вес	26 г
