Кабель Hengxin (коаксиальный фидер 7/8) HCTAY-50-23(7/8"A)

Цена: 690 р.
Скидка: По запросу
Категория: Кабель
Наличие: Есть в наличии

Артикул: 2813

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Фидерный кабель 7/8″ от Hengxin с низким затуханием сигнала применяется для коммутации оборудования в составе систем усиления сотовой связи и на базовых станциях сотовых операторов. Благодаря оригинальной конструкции, фидер Hengxin HCTAY-50-23 обеспечивает передачу сигнала с минимальными потерями. Эта марка может использоваться для работы с сигналом высокой мощности частотою до 4900 МГц.

Низкое затухание сигнала даже на больших расстояниях

Затухание в фидерном кабеле зависит от частоты передаваемого сигнала. Например, при передаче сигнала на частоте 900 МГц затухание в стометровом фидере составит 3,65 дБ, а на частоте 2500 МГц — 6,76 дБ. Сверхнизкие значения затухания позволяют использовать HCTAY-50-23 для создания протяженных кабельных трасс длиною свыше 20 метров.

Кабельные линии 7/8″ в основном используются для подключения профессионального и специализированного оборудовании. Высокая стоимость за метр, низкая гибкость и большой диаметр внешней оболочки несколько ограничивают распространение фидера в любительском и бытовом радиооборудовании.

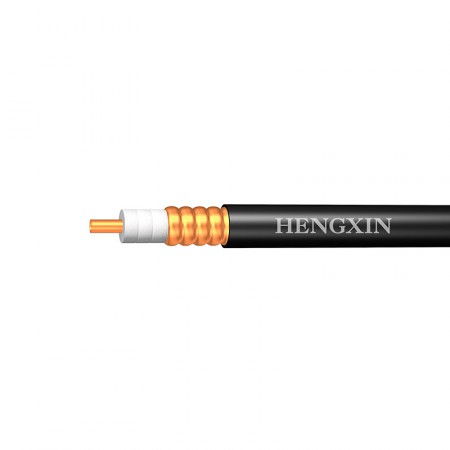

Конструкция фидерного кабеля 7/8″ от Hengxin

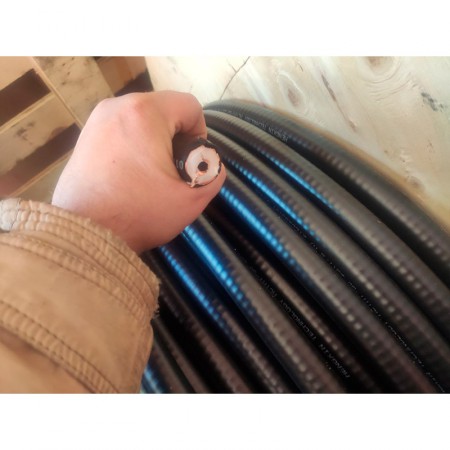

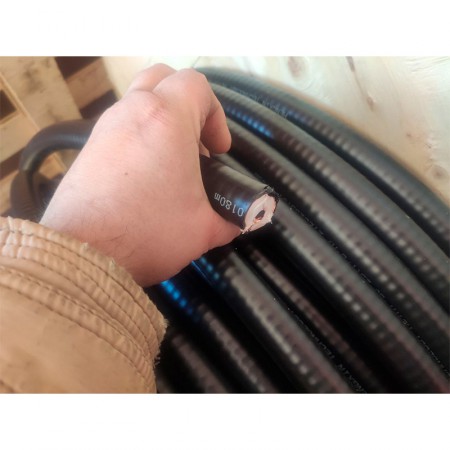

Hengxin HCTAY-50-23(7/8″A) имеет классическую фидерную структуру:

  • Центральный проводник представляет собой гладкую медную трубку с внешним диаметром 9,45 мм;
  • Слой диэлектрика из вспененного полиэтилена разделяет центральный и внешний проводники и обеспечивает их соосное расположение;
  • В качестве внешнего проводника в конструкции фидера применяется гофрированная медная трубка с диаметром 25,4 мм;

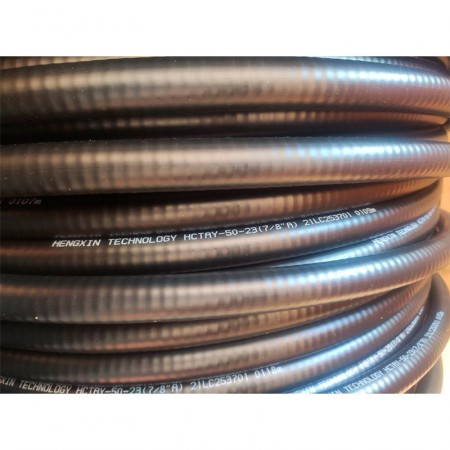

  • Наружная оболочка выполнена из полиэтилена черного цвета, общий диаметр кабеля — 27,8 мм. Также в продаже доступна версия HCTAYZ-50-23 с негорючей безгалогенной оболочкой.

Минимальный радиус однократного изгиба составляет 90 мм, многократного — 250 мм. Фидерный кабель 7/8″ нельзя назвать гибким, однако в основных областях применения (например, для подключения антенны к приемнику/передатчику сотового оператора) это не является существенным недостатком.

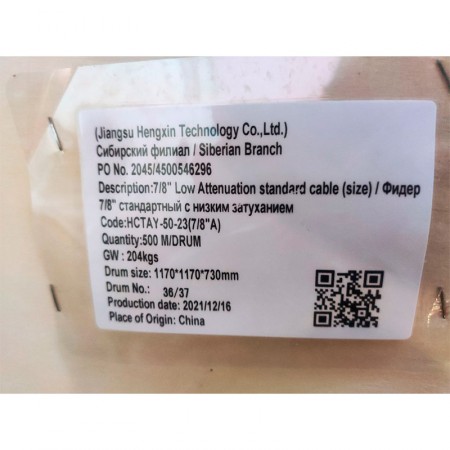

От производителя кабель поступается в катушках по 500 м. Чтобы купить фидер 7/8″, укажите необходимое количество метров и оформите заказ онлайн. Выбираете оборудование и комплектующие для усиления сотового сигнала? Воспользуйтесь бесплатной консультацией наших специалистов по номеру 8-800-3333-965. Мы порекомендуем оптимальные решения с учетом ожидаемого результата и бюджета!

Цена указана за 1 метр погонный.

Кабель Hengxin HCTAY-50-23(7/8″A) — спецификации [PDF, ~52Kb]

Характеристики
Тип кабеля коаксиальный фидер 7/8″
Центральный проводник (материал) гладкая медная трубка
Центральный проводник (диаметр) 9,45 мм
Диэлектрик (материал) физически вспененный полиэтилен
Диэлектрик (диаметр) 22,8 мм
Внешний проводник (материал) гофрированная медная трубка
Внешний проводник (диаметр) 25,4 мм
Внешняя оболочка (материал) полиэтилен (PE)
Внешняя оболочка (диаметр) 27,8 мм
Цвет черный
Частота отсечки 1–4900 МГц
Волновое сопротивление 50 ±1 Ом
Погонная емкость 74 пФ/м
Скорость распространения сигнала 89%
Сопротивление изоляции 5000 МОм/км
Пиковое напряжение (ВЧ) 3 кВ
Допустимая мощность 91 кВт
Эффективность экранирования при частоте > 10 МГц > 120 дБ
КСВн (коэффициент стоячей волны по напряжению) 0,8–1,0 ГГц: ≤ 1,10
1,7–2,4 ГГц: ≤ 1,10
Затухание (на 100 м, при 20°C) 100 МГц: 1,13 дБ
150 МГц: 1,40 дБ
200 МГц: 1,62 дБ
280 МГц: 1,95 дБ
450 МГц: 2,50 дБ
800 МГц: 3,42 дБ
900 МГц: 3,65 дБ
1000 МГц: 3,88 дБ
1500 МГц: 4,90 дБ
1800 МГц: 5,45 дБ
2000 МГц: 5,75 дБ
2200 МГц: 6,15 дБ
2400 МГц: 6,45 дБ
2500 МГц: 6,76 дБ
3000 МГц: 6,95 дБ
Минимальный радиус изгиба (однократный) 90 мм
Минимальный радиус изгиба (многократный) 250 мм
Минимальное число изгибов 15 циклов
Усилие на разрыв 1500 Н (150,59 кг)
Температура монтажа от -40°С до +60°С
Температура эксплуатации от -55°С до +85°С
Температура хранения от -55°С до +85°С
