Разъём T-112/5D (TNC-male, прижимной, на кабель 5D)

Разъем TNC-male («вилка») прямого исполнения для коаксиального кабеля 5D-FB и аналогов соответствующего диаметра. Прижимная конструкция коннектора не требует использования обжимных клещей при установке на провод. Монтаж центральной жилы осуществляется посредством пайки.

Представляя собой усовершенствованную версию коннектора BNC, серия TNC оснащена резьбовым соединением вилки с розеткой, что обеспечивает устойчивость к вибрации и колебаниям температуры окружающей среды. Эти коннекторы обладают меньшим затуханием сигнала и могут передавать более высокие частоты.

T-112/5D имеет волновое сопротивление 50 Ом и, в отличие от телевизионных компонентов с импедансом 75 Ом, предназначен для эксплуатации в составе систем подвижной связи.

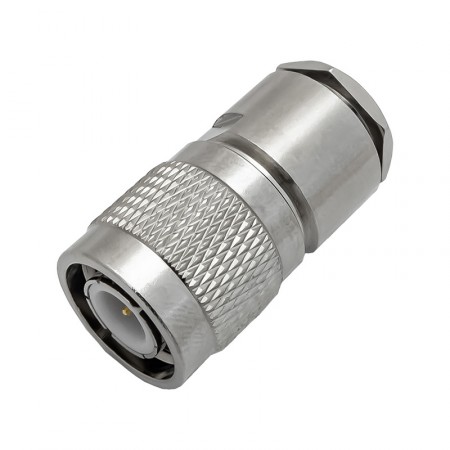

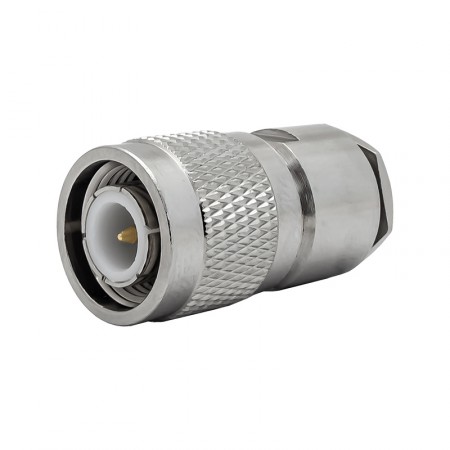

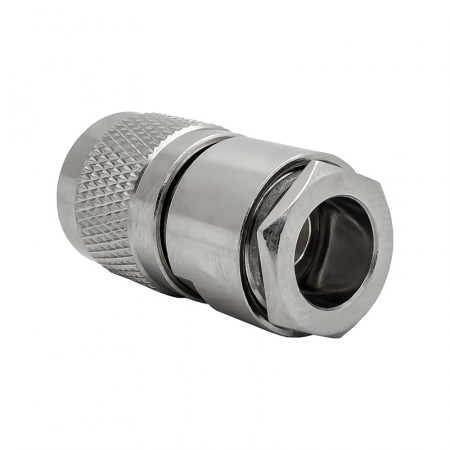

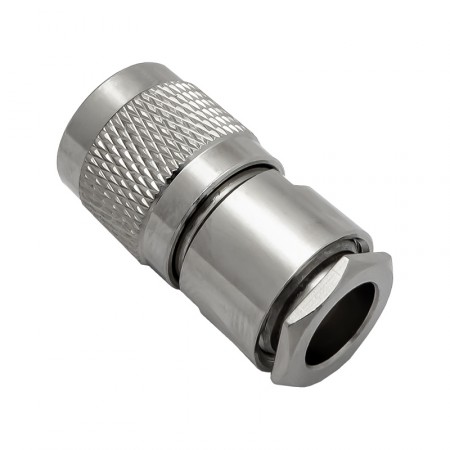

Вилка TNC-male для коаксиального кабеля

Коннекторы TNC широко применяются в промышленных ВЧ-системах, а также в аэрокосмическом оборудовании. Высокие технические характеристики, «честная» передача сигнала и надежность соединения обеспечили популярность разъема среди специалистов и радиолюбителей, проектирующих и собирающих уникальное оборудование. Также разъем часто можно встретить на бытовых устройствах сотовой связи, например, на стационарных GSM-телефонах.

Кабель марки 5D-FB c внешней оболочкой Ø7,5 мм и центральным проводником Ø1,8 мм обладает низким затуханием сигнала, что позволяет применять его при изготовлении кабельных сборок средней длины (10–15 м).

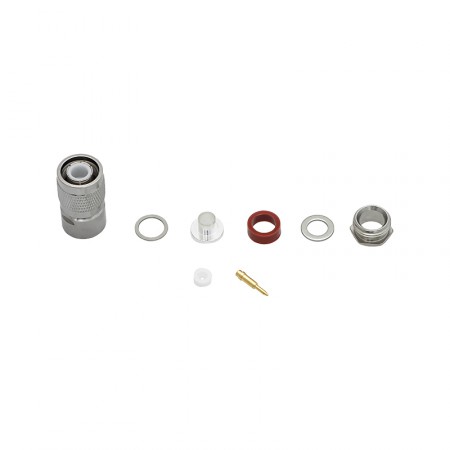

Конструкция T-112/5D гарантирует надежную фиксацию оплетки кабеля при помощи прижимных элементов, однако при наличии повышенных требований к качеству монтажа рекомендуется отдавать предпочтение разъемам обжимного типа.
