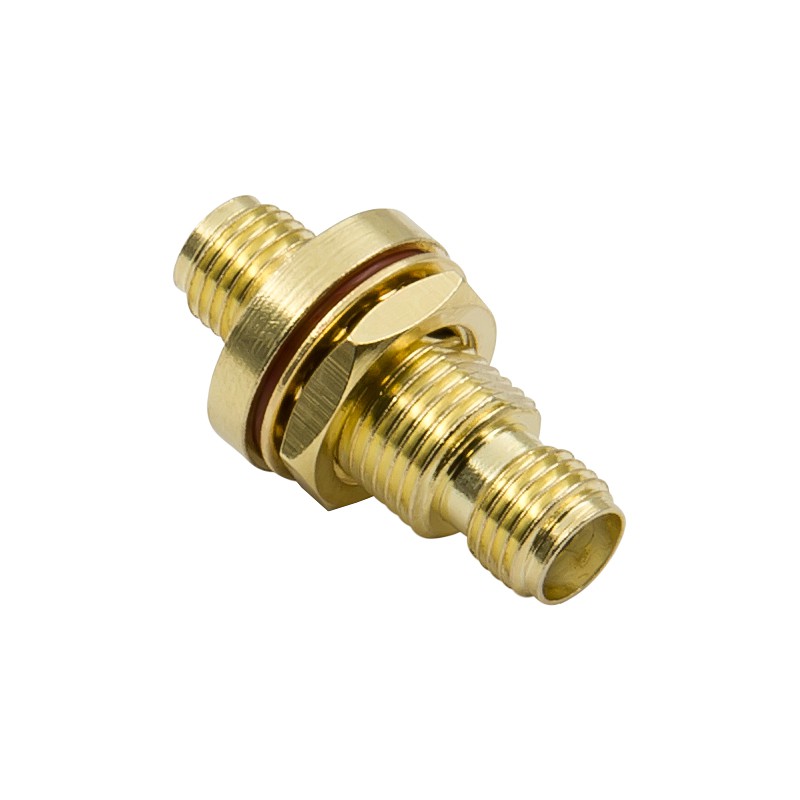

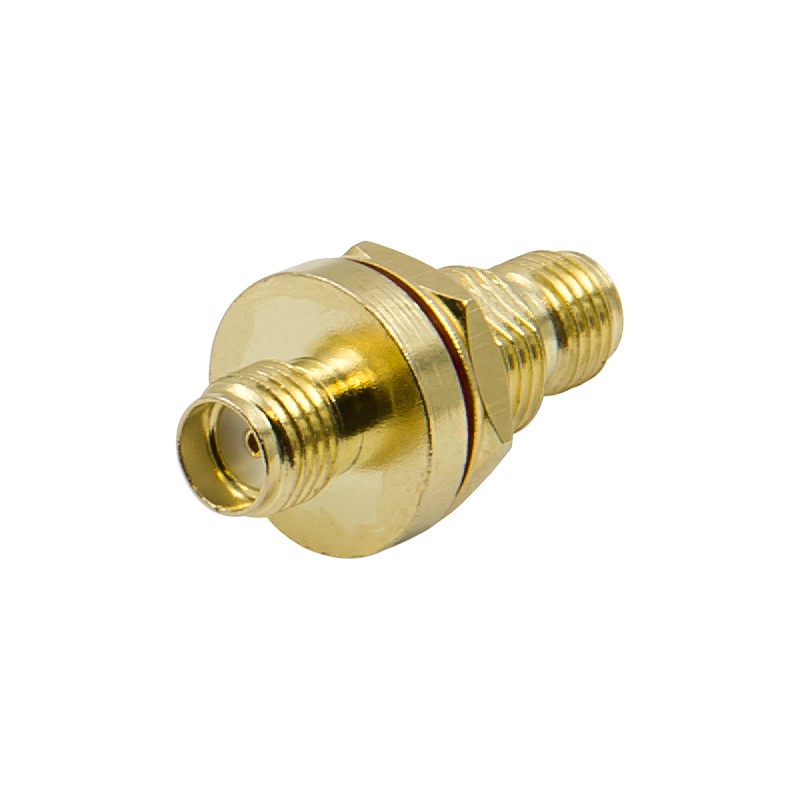

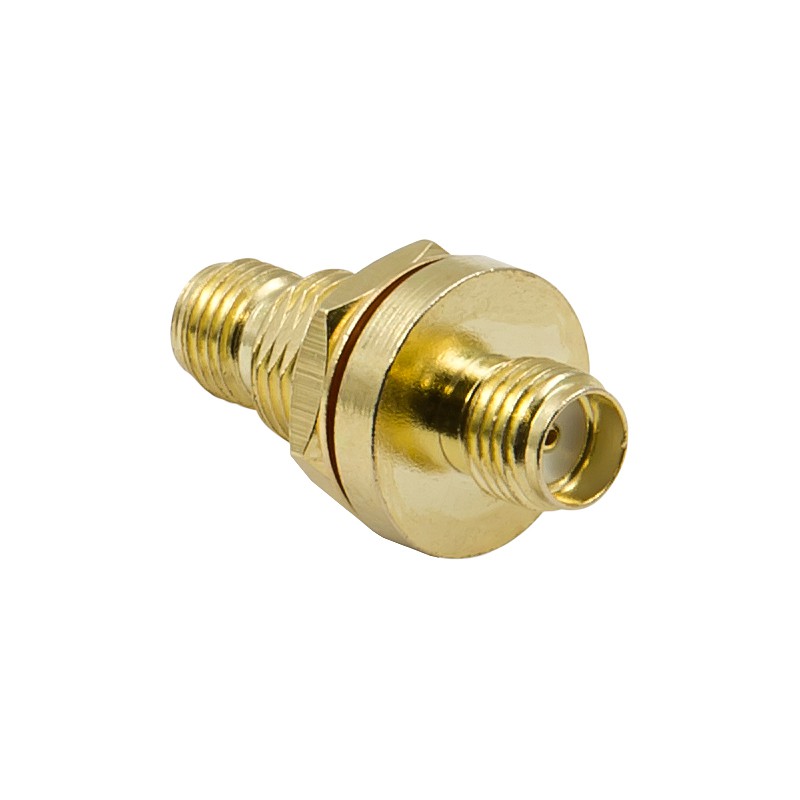

Переходник SMA(female) - SMA(female), на корпус, герметичный, с гайкой, резьба М8х0,75

Герметичный переходник «розетка-розетка» SMA с резьбой М8х0,75 для установки на корпус радиооборудования. Конструкция включает крепежную гайку и уплотнительную прокладку, которая защищает от пыли и влаги. Этот адаптер используется при производстве радиоаппаратуры, в ремонтных мастерских, при сборке измерительных стендов.

Зачем нужен корпусной переходник с герметизацией?

Устройство решает задачу вывода высокочастотного сигнала на внешнюю панель оборудования с защитой от внешней среды. Вместо того чтобы выводить кабель через обычное отверстие, используется герметичный соединитель. Это дает несколько преимуществ:

• Защита от пыли и влаги. Резиновое уплотнительное кольцо между фланцем и корпусом прибора образует герметичное прилегание. Это критично для оборудования, работающего на улице, во влажных помещениях или в запыленных производственных цехах;
• Механическая прочность. Гайка М8х0,75 плотно прижимает переходник к приборной панели, а шайба гровера предотвращает самоотвинчивание. При подключении и отключении внешних кабелей нагрузка идет на корпус, а не на внутреннюю проводку устройства;
• Профессиональный внешний вид. Оборудование с аккуратно установленными разъемами выглядит технологично. Это важно для серийной продукции и профессиональных измерительных приборов;
• Стабильное сопротивление 50 Ом. Серия разъемов SMA разработана специально для ВЧ-применений и имеет стабильный импеданс для передачи сигнала с минимальным уровнем отражений и потерь;
• Качественные материалы и покрытие. За счет наружного покрытия корпус и контакты устойчивы к коррозии.

Где применяется?

Адаптер оснащен двумя разъемами SMA-female (розетки). Эта серия коннекторов используется на портативной технике, требующей компактного и плотного размещения портов на приборных панелях. Адаптер используется в различных сферах:

• Производство радиооборудования. Ретрансляторы связи, наружные точки доступа, базовые станции M2M/IoT-коммуникаций. Переходник выводит антенные порты на внешнюю панель кожуха оборудования;
• Измерительная техника. Генераторы сигналов, анализаторы спектра, векторные анализаторы цепей. Соединитель создает удобный доступ к портам на передней или задней панели прибора;
• Радиолюбительская практика. Начинающие инженеры и радиолюбители ставят такие переходники на самодельные устройства для надежного и аккуратного вывода сигналов.

Если защита от пыли и влаги не нужна, рассмотрите переходник S-322 без гайки. Такая более простая и дешевая конструкция подходит для внутриблочных соединений, сборки кабельных линий, лабораторных измерений в помещениях.

Установка на корпус с резьбой М8х0,75

Монтаж переходника выполняется через отверстие в панели диаметром 8 мм. Прокладка сжимается между фланцем переходника и монтажной поверхностью, создавая герметичный барьер. Это предотвращает попадание влаги и пыли внутрь устройства.

1. Просверлите отверстие нужного диаметра в корпусе оборудования;
2. Установите корпус переходника таким образом, чтобы монтажная поверхность оказалась между уплотнительным кольцом и шайбой гровера/гайкой;
3. Закрутите гайку, удерживая корпус адаптера в неподвижной состоянии;
4. Подключите кабели/оборудование к внешнему и внутреннему разъемам переходника.
