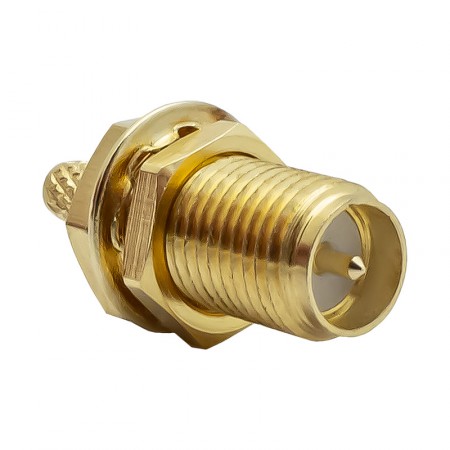

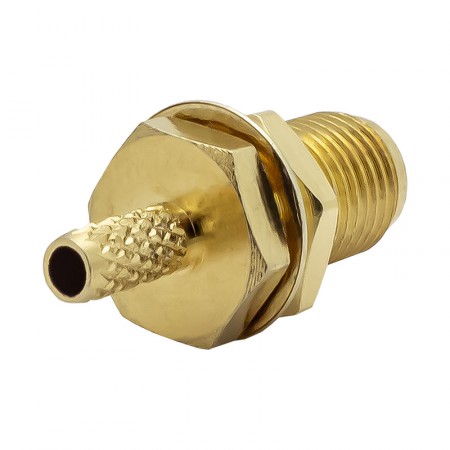

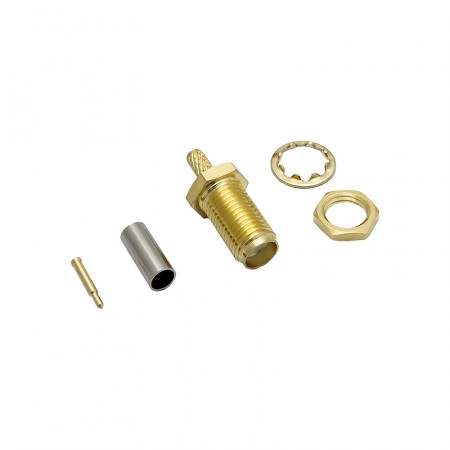

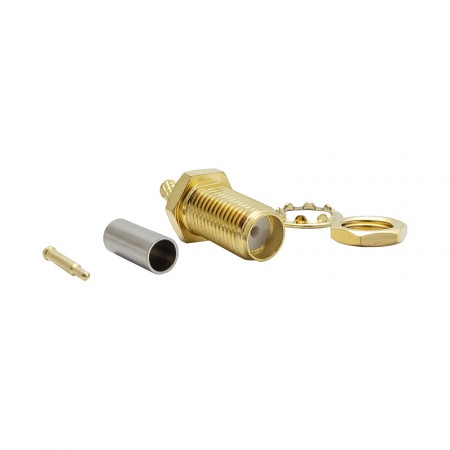

Разъём S-A211L (RP-SMA-female, обжимной, на кабель RG-174, RG-316, реверсный)

Цена: 100 р.
Категория: Разъёмы
Наличие: Есть в наличии

Артикул: 2745

Купить
В сравнение

Коннектор (разъем, штекер) RP-SMA-female («мама»). С прямым исполнением корпуса. Для установки на коаксиальные кабели RG-316 или RG-174. В первую очередь, S-A211L находит применение в пигтейлах (антенных адаптерах) и коротких кабельных сборках для WiFi-оборудования.

Для чего нужен реверсный разъем?

Область использования коннектора продиктована его конструкцией. В отличие от обычных SMA-портов, серия RP-SMA имеет обратную полярность кабельной вилки и розетки. Такая конфигурация была специально принята, чтобы WiFi-антенны отличались от компонентов ВЧ-систем прочего назначения. Представленный штекер имеет выступающий центральный контакт и внешнюю резьбу.

Производители часто оснащают WiFi-оборудование коннекторами серии RP-SMA. Встретив такой разъем на устройстве, можете быть уверены, что оно предназначено для работы в беспроводных сетях.

Обжимной разъем для кабелей RG-316 / RG-174

S-A211L предназначен для установки на коаксиальный провод Ø2,5 мм. Такой, как RG-316 или RG-174. Тонкие кабели имеют высокий коэффициент затухания. Их не рекомендуется использовать при создании продолжительных кабельных трасс. Основная область их применения — изготовления пигтейлов (гибких переходников).

По типу монтажа, штекер относится к обжимным разъемам. Чтобы его установить на провод, потребуются специальные клещи. Монтаж центральной жилы осуществляется пайкой. Правильная установка требует не только специального оборудования, но и навыка монтажа обжимных коннекторов. К достоинствам обжимного монтажа следует отнести надежную фиксацию штекера на кабеле, долговечность, лучшую стабильность к вибрациям.

Изделие выполнено из материалов, которые обеспечивают высокое качество соединения. А также честную передачу сигнала, с минимальным затуханием.

Как купить?

  • Чтобы приобрести этот товар, положите его в корзину на сайте. И оформите заказ.
  • Нужна консультация? Позвоните нашим специалистам: 8-800-3333-965 (звонок бесплатный).
Характеристики
Разъем RP-SMA-female
Марка кабеля RG-174, RG-316
Волновое сопротивление 50 Ом
Частотный диапазон 0–18 ГГц
Монтаж оплетки обжимной
Монтаж центрального контакта пайка
Покрытие центрального контакта золото
Конструктивное исполнение прямое
Способ крепления кабельная вилка
Вес 3 г



Доставка и гарантия
Доставка по Москве 500 руб., 1–2 дня
Доставка по СПб 500 руб., 1–2 дня
Доставка по России 700 руб., 3–7 дней
Оплата наличными / картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
Техподдержка Будни 9-17, Вых 10-16
Установка под ключ Москва, СПб от 5000 руб.
