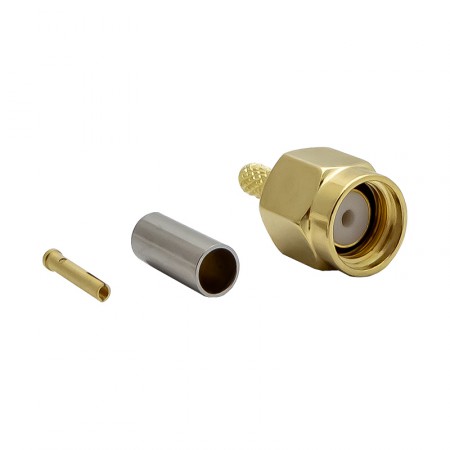

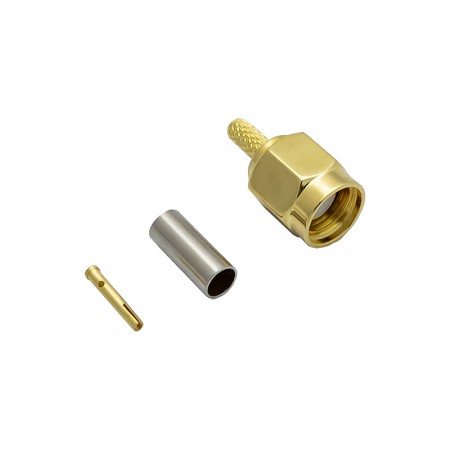

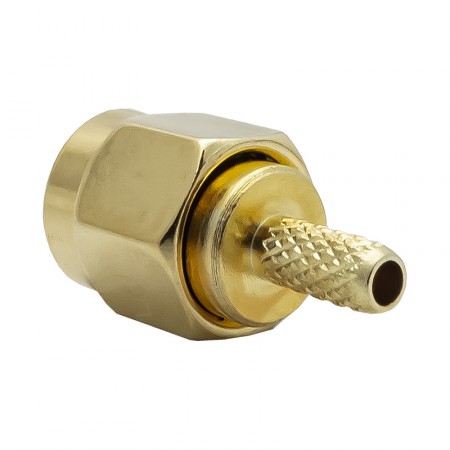

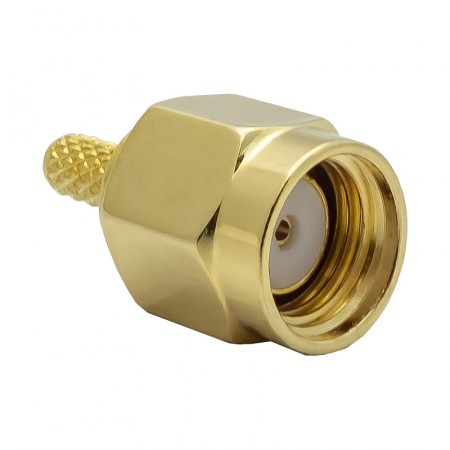

Разъём S-A111L (RP-SMA-male, обжимной, на кабель RG-174, RG-316, реверсный)

Цена: 100 р.
Скидка: По запросу
Категория: Разъемы
Наличие: Есть в наличии

Артикул: 2744

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Обжимной разъем RP-SMA-male («папа») для тонкого коаксиального кабеля марок RG-174, RG-316 и аналогичных. Коннектор S-A111L имеет прямое исполнение корпуса, монтаж центрального контакта осуществляется посредством пайки.

Реверсивный разъем для WiFi-оборудования

S-A111L — это штекер с обратной полярностью (аббревиатура RP расшифровывается как reverse polarity). Коннекторы RP-SMA широко применяются на точках доступа WiFi, антеннах и роутерах. В отличие от традиционной серии SMA, реверсивная версия имеет отраженную конфигурацию вилки и розетки: центральный пин установлен на стороне female, а сторона male имеет гнездовой контакт.

Потребность в реверсивных разъемах возникла из-за необходимости обособить WiFi-антенны и комплектующие от аксессуаров для прочих радиосистем (сотовых, телевизионных и т. п.). Внедрение реверсивных коннекторов было произведено по требованию регулирующих органов.

Кабель для изготовления пигтейлов

Кабель RG-316 используется для коротких коммутаций. Как любой тонкий «коаксиал», он обладает достаточно высоким затуханием, что ограничивает область его применения. Чаще всего, RG-316 (а также более доступная марка RG-174) используется для изготовления пигтейлов — гибких антенных адаптеров.

Разъем S-A111L имеет прямое исполнение. Корпус выполнен из металла, что обеспечивает высокие эксплуатационные характеристики. Также в продаже имеется разъем S-A121L с угловым исполнением корпуса.

Установка штекера на кабель требует применения специального оборудования — обжимных клещей и паяльника. Обжим оплетки в сочетании с пайкой центральной жилы обеспечивает надежную фиксацию на проводе и долговечность кабельной сборки.

Характеристики
Разъем RP-SMA-male
Марка кабеля RG-174, RG-316
Волновое сопротивление 50 Ом
Частотный диапазон 0–18 ГГц
Монтаж оплетки обжимной
Монтаж центрального контакта пайка
Покрытие центрального контакта золото
Конструктивное исполнение прямое
Способ крепления кабельная вилка
Вес 2 г
Доставка и гарантия
Доставка по Москве 700 руб., 2–3 дня
Доставка по СПб 700 руб., 1–2 дня
Доставка по России 700 руб., 3–7 дней
Оплата картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
Техподдержка Будни 9-18
Установка под ключ Москва, СПб от 7000 руб.
Серия
Разъёмы RP-SMA Разъёмы RP-SMA
Тип кабеля
RG-316 RG-316
RG-174 RG-174
