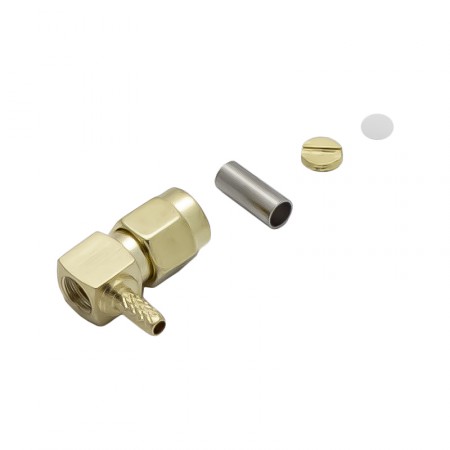

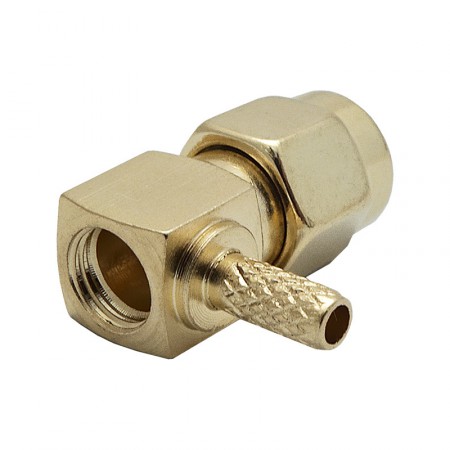

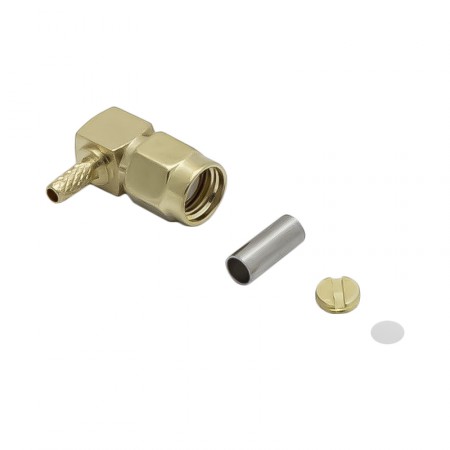

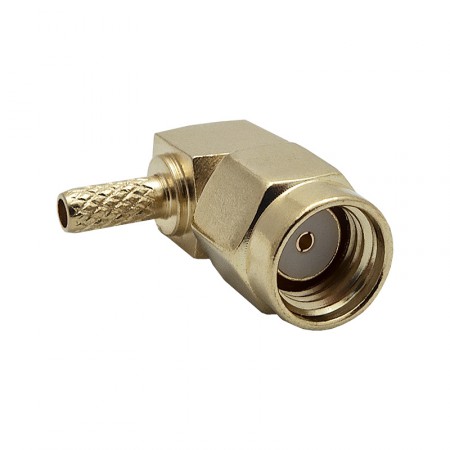

Разъём S-A121L (RP-SMA-male, обжимной, на кабель RG-174, RG-316, реверсный)

Обжимной разъем для тонких коаксиальных кабелей RG-174 и RG-316. Коннектор S-A121L имеет угловое исполнение корпуса, монтаж центрального контакта осуществляется пайкой.

Назначение коннектора S-A121L

SMA-разъем с обратной полярностью (RP — reverse polarity) широко применяется в WiFi-устройствах и комплектующих — точках доступа, антеннах, роутерах. В отличие от традиционных SMA-разъемов, коннекторы типа RP-SMA имеют отраженную конфигурацию: центральный пин размещен на розетке (female), а гнездовой контакт — на вилке (male).

Исторически потребность в таком коннекторе возникла из-за требования регуляторных органов обособить WiFi-антенны и усилители от аксессуаров для прочих радиосистем (в том числе сотового оборудования). Таким образом, изначально эти антенны и кабельные сборки не должны были подходить для радиооборудования иного назначения.

Установка коннектора S-A121L на кабель требует применения специального оборудования — обжимных клещей и паяльника. Обжим оплетки в сочетании с пайкой центральной жилы обеспечивают надежную фиксацию разъема на кабеле, а также минимизирует потери сигнала на соединении.

Когда применяется?

Разем подходит к кабелям RG-174 и RG-316 — недорогим, практичным решениям для выполнения коротких коммутаций. Эти марки обладают малым диаметром и высоким затуханием, что ограничивает область их применения изготовлением пигтейлов (гибких переходников).
