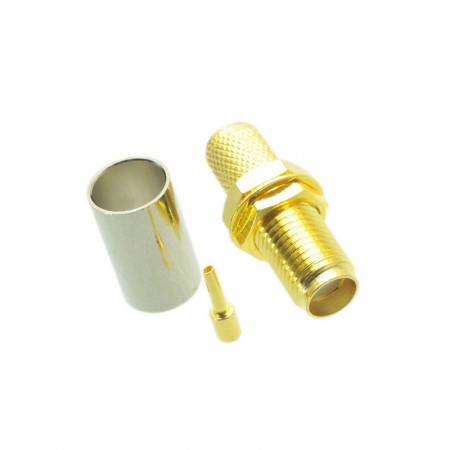

Разъём S-231/5D (SMA-female, обжимной, с гайкой, на кабель 5D)

S-231/5D — обжимной разъем на кабель 5D-FB и аналоги в приборном исполнении под гайку. Коннектор устанавливается на провод с использованием обжимных клещей, а центральный пин паяется. Разъем подходит как для прокладки кабельных линий в антенных системах, так и для коммутации внутренних элементов устройств с наружными антеннами.

Коннекторы SMA: когда применяются?

Среди многочисленных ВЧ-разъемов серия SMA (сокращение от англ. SubMiniature version A) выделяется компактным дизайном. При установке на приборную панель розетка занимает совсем не много места, что позволяет разместить на корпусе большее число входов и элементов управления или уменьшить его габариты. При этом соединение вилки и розетки по-прежнему осуществляется посредством резьбы, что повышает надежность контакта и позволяет использовать этот тип соединителей в транспортных средствах и других подвижных объектах, подверженных вибрациям.

Серия SMA была разработана с учетом широкого диапазона частот. Коннекторы адаптированы к сигналам до 18 ГГц, что позволяет использовать их во всех ключевых системах радиосвязи, таких как сотовая связь, мобильный интернет, беспроводные сети, GPS/ГЛОНАСС, нелицензируемые диапазоны (433 МГц, 868 МГц и др.).

Стандартное волновое сопротивление 50 Ом гарантирует, что при использовании в системах радиосвязи разъем будет согласован с кабельными линиями, приемниками и передатчиками.

Процесс монтажа разъема SMA-female под обжим

Разъем S-231/5D предназначен для серии кабелей 5D-FB (Ø7,5 мм) и других марок с волновым сопротивлением 50 Ом и аналогичным диаметром. Установка разъема осуществляется в несколько этапов, включающих пайку контакта (иглы) и обжим с использованием специального инструмента — кримпера.

Название разъема содержит указания на его основные параметры:

• S — серия коннекторов SMA;
• 2 — розетка (гнездо);
• 3 — прямой конструктив с гайкой для крепления на корпус прибора. Коннектор поставляется с гайкой и шайбой в комплекте, с помощью которых разъем может быть вынесен на приборную панель вашего устройства;
• 1 — обжимной тип монтажа (крепление корпуса на проводе через компрессию металлического кольца);
• 5D — марка совместимого кабеля (5D-FB CCA, CU, и другие варианты или аналоги, совпадающие по основным параметрам).

Обжимные коннекторы известны своей долговечностью: по сравнению с прижимными аналогами, они более устойчивы и надежны, реже «сползают» с провода и выдерживают гораздо больше циклов подсоединения.

Чтобы купить разъем S-231/5D, нажмите «В корзину», укажите нужное количество товара и завершите покупку онлайн. Если у вас остались вопросы или вы хотите заказать систему усиления, позвоните по телефону 8-800-3333-965!
