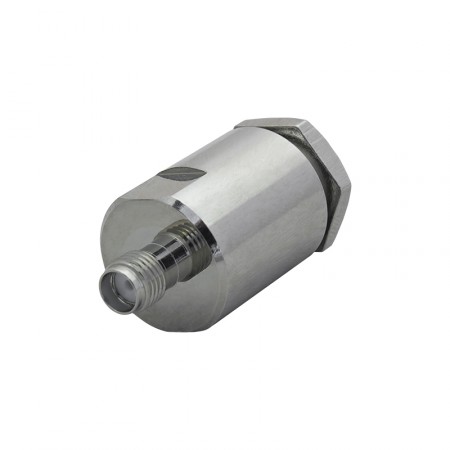

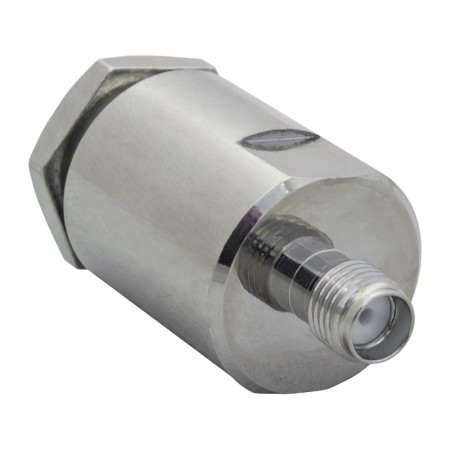

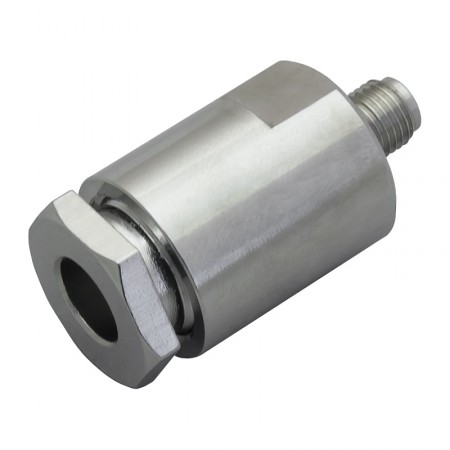

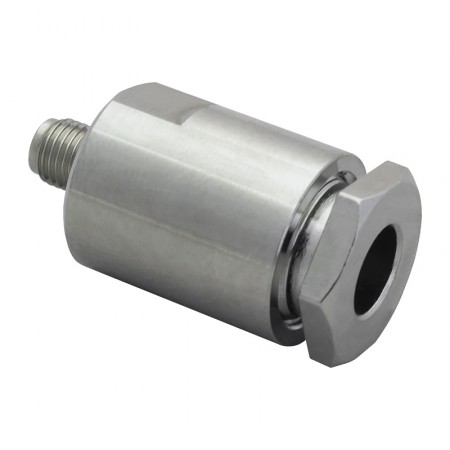

Разъём S-212/5D (SMA-female, прижимной, на кабель 5D)

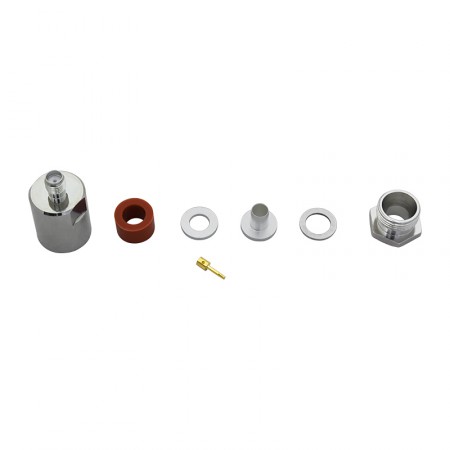

Прижимной коннектор SMA-female («мама») для установки на кабель марки 5D-FB и другие аналогичные коаксиальные кабели ⌀7,5 мм. Разъем монтируется на провод при помощи прижимной втулки и, таким образом, не подразумевает использования обжимных щипцов. Центральный контакт (пин) устанавливается на жилу пайкой.

Преимущество прижимных разъемов

В отличие от разъема S-211/5D, для установки которого применяется кримперный инструмент (обжимные клещи), коннектор S-212/5D монтируется прижимным методом. Такая конструкция имеет несколько преимуществ:

• Простота для самостоятельной установки. Даже если вы никогда ранее не сталкивались с монтажом ВЧ-разъемов, вы сможете быстро установить вилку на провод;
• Не нужно приобретать дорогие обжимные клещи. Если для вас установка разъемов — разовое мероприятие, целесообразно воспользоваться именно прижимным вариантом;
• Из инструментов вам потребуется только паяльник, гаечный ключ и канцелярский нож. Паяльник нужен для установки центрального пина на жилу кабеля и может быть заменен на газовую горелку.

Разъем долговечен и обладает высокой герметичностью, что позволяет устанавливать его на уличные кабельные сборки. Никелированное покрытие корпуса защищает от внешних воздействий и препятствует возникновению коррозии. Центральный штырь (игла) имеет золотое напыление.

Серия SMA и коаксиальный кабель 5D-FB

Компактные ВЧ-коннекторы SMA-типа (сокр. от SubMiniature version A) имеют волновое сопротивление 50 Ом и часто устанавливаются на различных устройствах сотовой связи для подключения внешних антенн. Именно эти коннекторы обычно используются на LTE-роутерах, шлюзах, многих моделях стационарных GSM-телефонов, автомобильных репитерах и т. п. Резьбовое соединение гарантирует качественный контакт, а компактные разъемы упрощают размещение коннектора в условиях тесного пространства.

В свою очередь, 5D-FB — это зарекомендовавшая себя марка коаксиального кабеля, которая при небольшом диаметре (всего 7,5 мм) и достаточной гибкости имеет низкие показатели затухания и часто используется в разнообразных системах усиления связи и мобильного интернета.

Чтобы купить разъем S-212/5D, положите товар в корзину (не забудьте указать нужное количество!) и оформите заказ онлайн. Остались вопросы, требующие консультации? Наши менеджеры будут рады помочь с выбором оборудования и комплектующих для усиления связи по телефону 8-800-333-965!

Разъем S-212 — инструкция по установке [PDF, ~758Kb]
