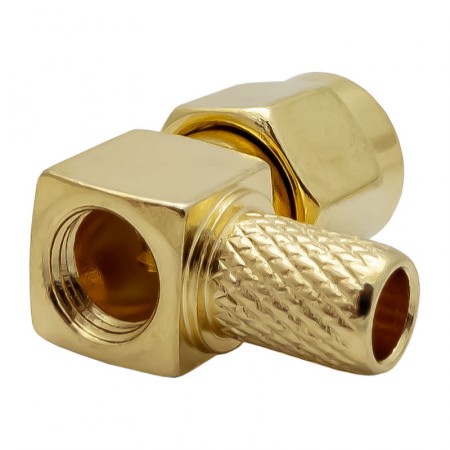

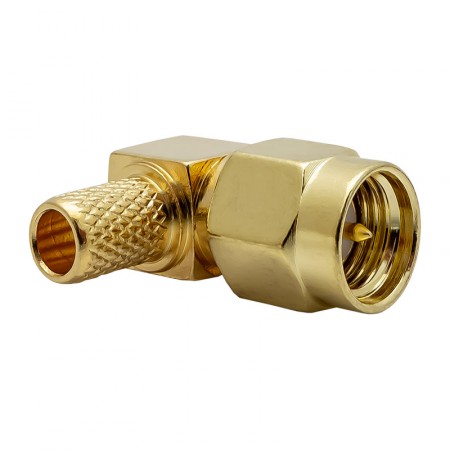

Разъём S-121F (SMA-male, обжимной, угловой, на кабель RG-58)

Цена: 100 р.
Скидка: По запросу
Категория: Разъемы
Наличие: Есть в наличии

Артикул: 2849

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

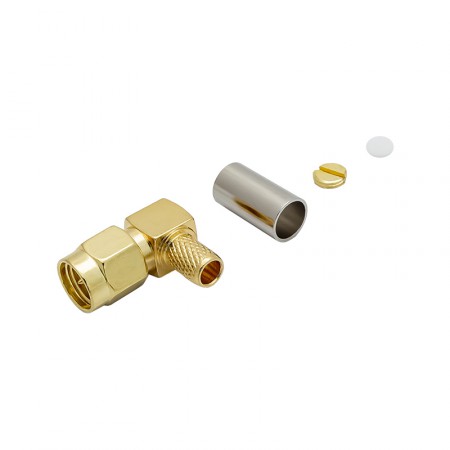

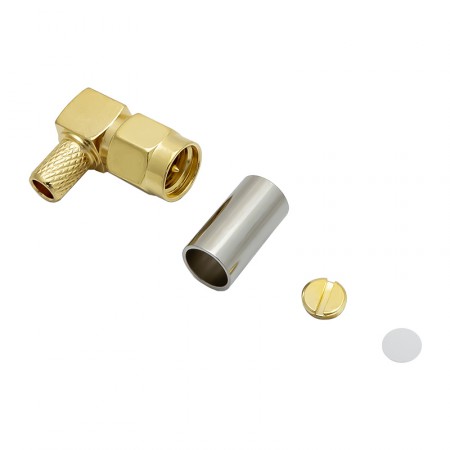

Высокочастотный разъем SMA-male («папа») углового исполнения для коаксиального кабеля RG-58. Обжимная вилка устанавливается на кабель при помощи клещей, а центральный контакт (пин) разъема припаивается к жиле кабеля через боковое отверстие. Таким образом, для монтажа коннектора потребуется специальный инструмент, а также навыки пайки/

Угловая конструкция SMA-вилки обеспечивает удобство использования кабельной сборки в нестандартных ситуациях: например, при монтаже подключаемого оборудования вплотную к стенкам герметичного бокса, внутри технологического шкафа или в узкой нише.

Назначение коннекторов серии SMA

Разъемы серии SMA широко применяются для передачи высокочастотного сигнала и часто встречаются на оборудовании, предназначенном для приема и усиления сигнала сотовой связи: например, на сотовых антеннах, 4G-роутерах, стационарных GSM-телефонах, шлюзах, терминалах (промышленных модемах), а также на некоторых моделях репитеров.

Разъемы SMA-типа хорошо зарекомендовали себя благодаря поддержке широкого спектра частот, надежности и долговечности.

Угловой разъем SMA-male для кабеля RG-58

Разъем S-121F предназначен для установки на коаксиальный кабель марки RG-58 (с диаметром центральной жилы 1 мм). Также допускается применение разъема совместно с кабелями других марок аналогичной конструкции. Волновое сопротивление соответствует стандартному для ВЧ-оборудования и равно 50 Ом.

К достоинствам кабеля относят высокую гибкость, компактность (общий диаметр всего 5 мм) и доступную цену.

Установка коннектора на кабель происходит посредством обжима металлической гильзы, что обеспечивает надежность монтажа, устойчивость к вибрации, температурным перепадам и механическим воздействиям.

Чтобы купить разъем S-121F — угловую кабельную вилку SMA-male для кабеля RG-58 — добавьте нужное количество товара в корзину и оформите заказ онлайн. Для получения консультации обратитесь по номеру телефона 8-800-3333-965!

Данный разъём также известен под артикулами: HYR-1102A, SMA-7804A, GSA-1102.

Характеристики
Разъем SMA-male
Марка кабеля RG-58
Волновое сопротивление 50 Ом
Частотный диапазон 0–18 ГГц
Монтаж оплетки обжимной
Монтаж центрального контакта пайка
Покрытие центрального контакта золото
Конструктивное исполнение угловое
Способ крепления кабельная вилка
Вес 5 г



Доставка и гарантия
Доставка по Москве 500 руб., 1–2 дня
Доставка по СПб 500 руб., 1–2 дня
Доставка по России 700 руб., 3–7 дней
Оплата наличными / картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
Техподдержка Будни 9-18
Установка под ключ Москва, СПб от 5000 руб.
Серия
Разъёмы SMA Разъёмы SMA
Тип кабеля
RG-58 RG-58
