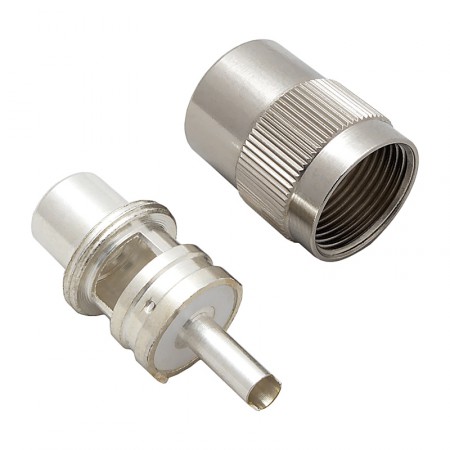

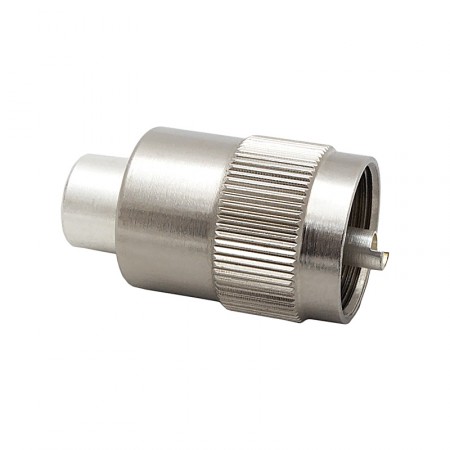

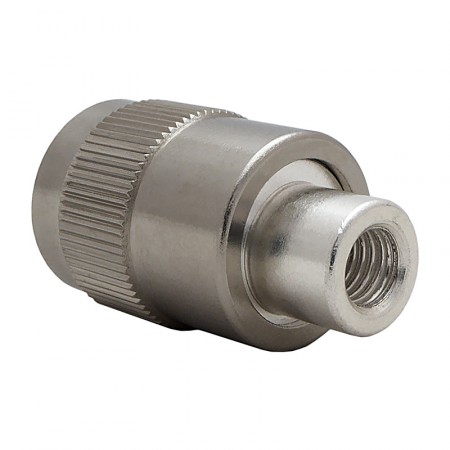

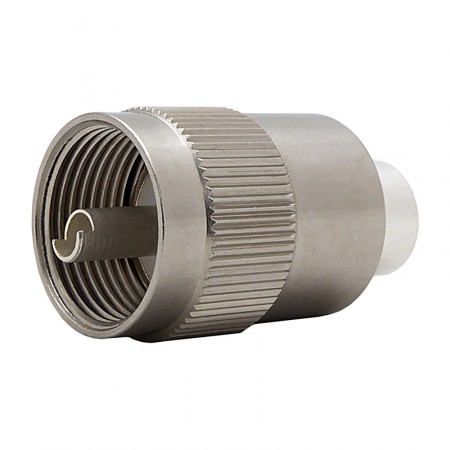

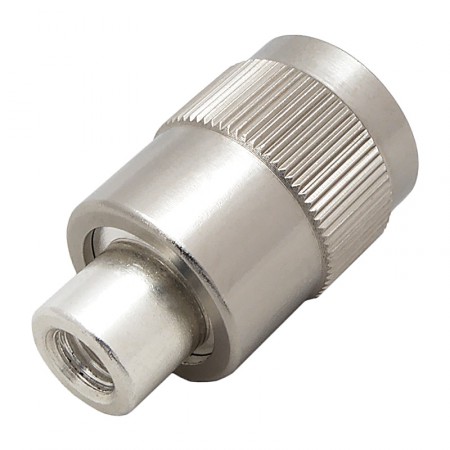

Разъём U-113/5D (UHF-male, накручивающийся, на кабель 5D-FB)

Цена: 200 р.
Скидка: По запросу
Категория: Разъемы
Наличие: Есть в наличии

Артикул: 2240

В корзину
В сравнение
Описание

Разъем UHF-male («папа») для кабельных сборок систем радиовещания, работающих на частотах до 300 МГц. Конфигурация коннектора обеспечивает совместимость с коаксиальными кабелями 5D-FB и других марок с диаметром внешней оболочки 6,5–7,5 мм. В импортных каталогах разъем может встречаться под маркировкой PL-259.

U-113/5D относится к накручивающимся разъемам: это означает, что для фиксации кабеля в разъеме не требуются обжимные клещи или иной специальный инструмент. Кабель вкручивается в резьбу на торце разъема. В свою очередь, монтаж центральной жилы кабеля осуществляется с помощью пайки.

Разъем UFH на сегодняшний день постепенно вытесняется коннекторами других модификаций, таких как N и BNC. Причина отказа от широкого использования UHF кроется в нестабильности сопротивления разъема, способного падать с 50 до 30 Ом, что не позволяет использовать данный коннектор в сетях передачи сигнала свыше 300 МГц.

Однако разъем UFH продолжает пользоваться популярностью в среде радиолюбителей за простоту монтажа, доступность и стойкость к механическим повреждениям. U-113/5D чаще всего применяется в системах надводной связи: радиоволны с относительно низкой частотой затухают медленнее и позволяют обеспечить связь на большом расстоянии.

Характеристики
Разъем UFH-male (PL-259)
Тип центрального контакта штырь
Марка кабеля 5D-FB, Sat-703, RG-59, RG-6U, CNT-300, LMR-300
Волновое сопротивление 50 Ом
Частотный диапазон 0–300 МГц
Монтаж оплетки пайка
Монтаж центрального контакта пайка
Конструктивное исполнение прямое
Способ крепления накручивание на кабель
Вес 21 г
