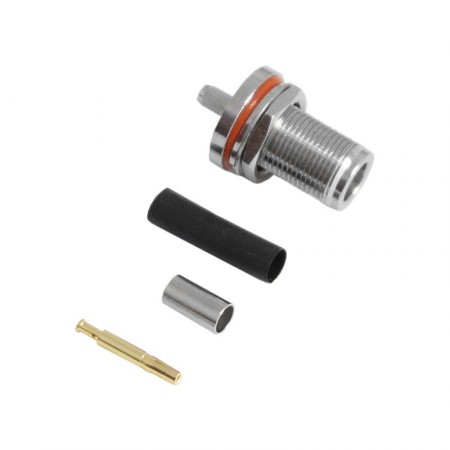

Разъём N-231F (N-female, обжимной, на кабель RG-58)

N-231F — приборный разъем N-типа (розетка), предназначенный для использования с коаксиальным кабелем серии RG-58 (диаметр диэлектрика 3 мм, оболочки — 5 мм). Для установки коннектора на кабель требуются специальные обжимные клещи. Монтаж центральной жилы производится пайкой.

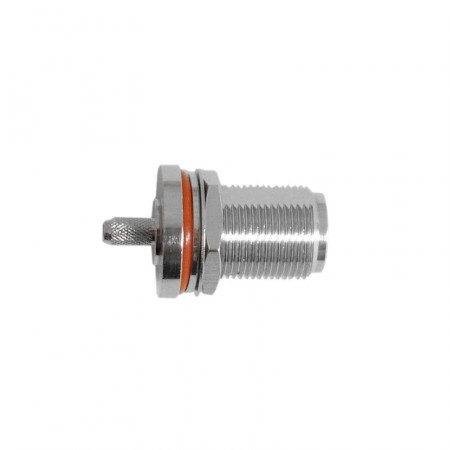

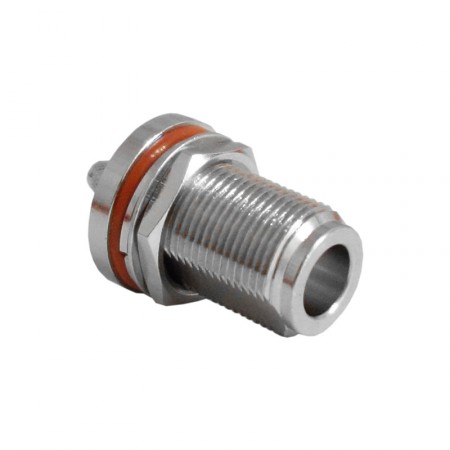

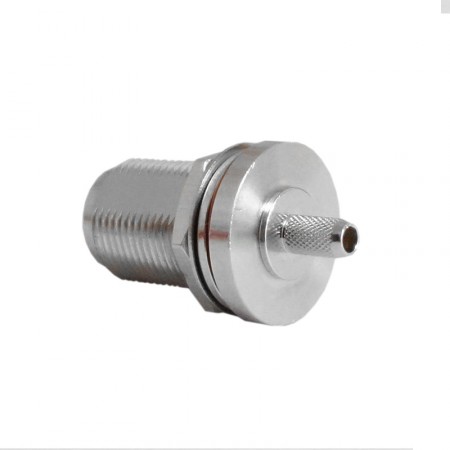

Приборное исполнение разъема подразумевает его установку на корпус устройства и фиксацию гайкой. Резиновое уплотнительное кольцо препятствует проникновению влаги и пыли и позволяет использовать N-231F в уличных боксах и шкафах.

N-разъем является одним из наиболее популярных коннекторов для соединения ВЧ-оборудования и антенн, рассчитанных на сопротивление 50 Ом. Разъем поддерживает передачу сигнала частотой до 11 ГГц.

Разъемы типа N широко применяются в радиотехнике и, в частности, в системах усиления сотовой связи. Высокая прочность штекеров и крепкое резьбовое соединение гарантируют качественный контакт и минимальное затухание сигнала. На сегодняшний день N-разъем де-факто остается стандартом для СВЧ-устройств.

Дополнительные артикулы: HYR-0313A, GN-313A, N-7310A, N-BC58J.
