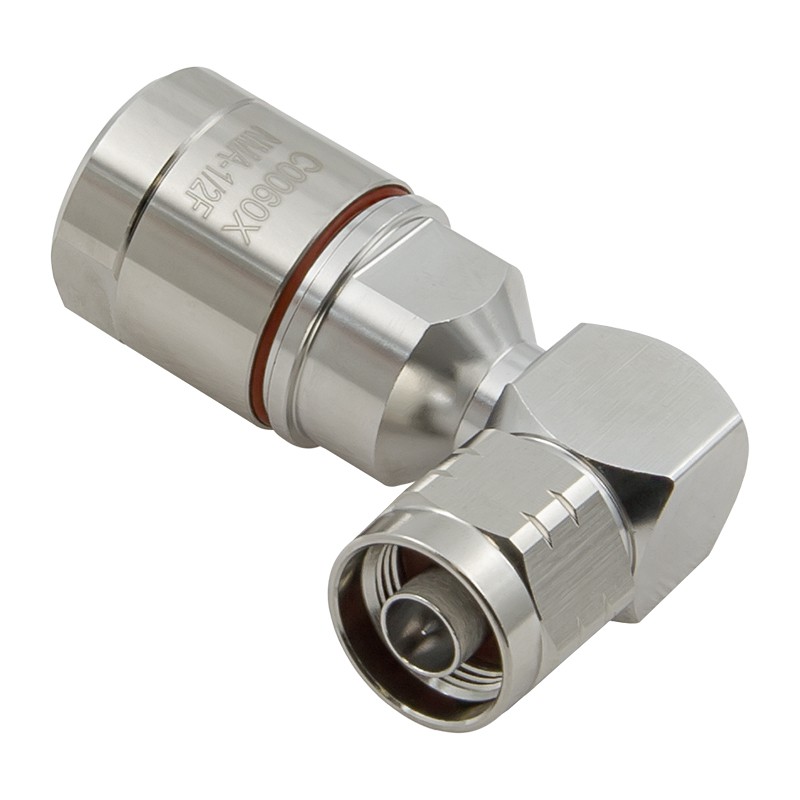

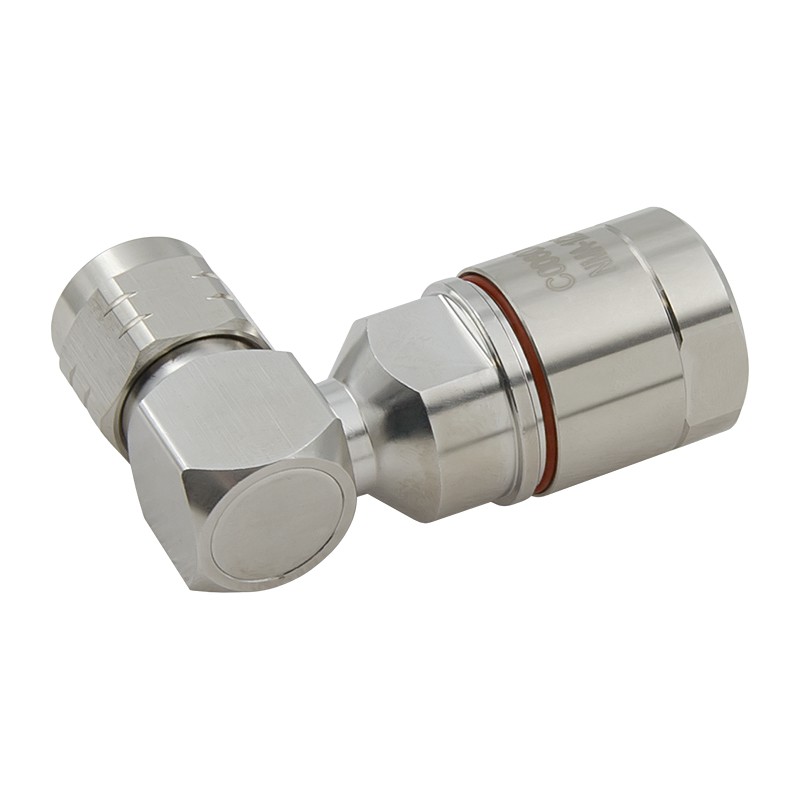

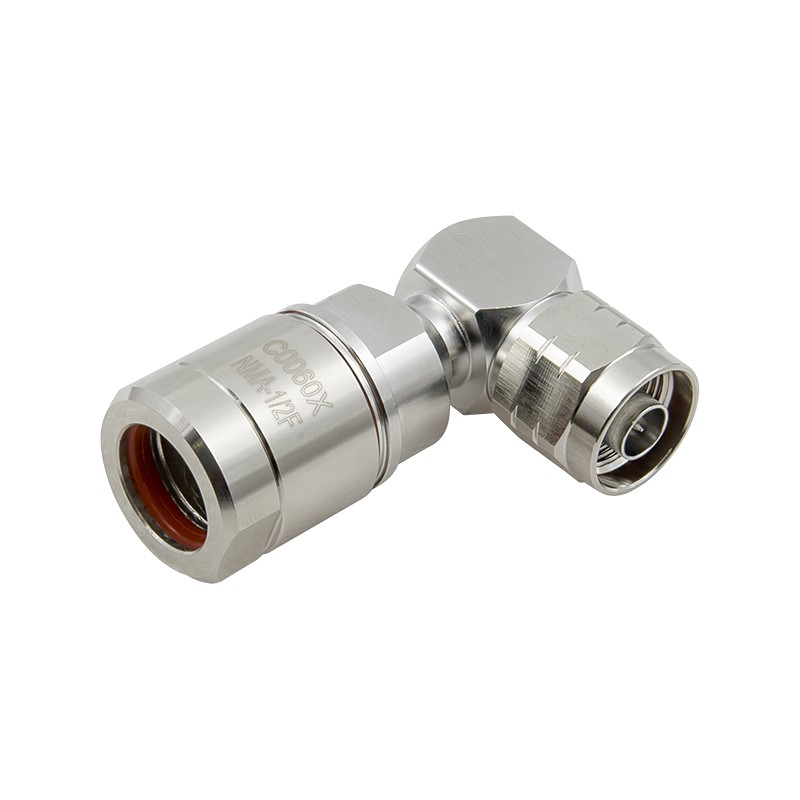

Разъём Acome C0060X (N-male, прижимной, угловой, на кабель 1/2)

Цена: 750 р.
Скидка: По запросу
Категория: Разъемы
Наличие: Есть в наличии

Артикул: 4211

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Acome C0060X — угловой разъем N-male для установки на фидерные кабели типоразмера 1/2ʺ. Конструкция с прижимной гайкой позволяет зафиксировать коннектор без использования обжимных клещей и других специальных инструментов. Кабели 1/2ʺ и разъемы Acome применяются в разнообразных радиосистемах, включая системы операторов и промышленные комплексы усиления сигнала. Альтернативное наименование разъема — NMA-1/2F.

Основные характеристики N-коннекторов

Разъемы N-type оснащены стандартной резьбовой фиксацией и работают в широком частотном диапазоне, охватывающем стандарты GSM, 3G и LTE. Несмотря на появление более современных аналогов, они остаются востребованными благодаря простоте монтажа, доступной цене и долговечности. Хотя обычно их используют с кабелями меньшего сечения, выпускаются версии и для более толстых фидеров.

Кабели диаметром 16 мм (1/2ʺ) применяются для передачи радиосигналов на значительные расстояния между передатчиками и антеннами. Их ключевое преимущество — минимальное затухание, что делает их незаменимыми в следующих сферах:

  • Телекоммуникационные вышки: кабельные линии соединяют антенны с электроникой базовых станций, обеспечивая стабильную передачу сигнала;
  • Мощные ретрансляционные системы: используются на крупных объектах (склады, заводы, торговые центры) для передачи сигнала без потерь на десятки метров;
  • Лабораторные и измерительные комплексы: востребованы в исследовательских центрах и сервисных мастерских, где критична точность передачи сигнала.

Фидерные кабели имеют коаксиальную конструкцию с цельномедным гофрированным экраном, защищающим от помех. Внутренний проводник выполнен из алюминия с медным покрытием и имеет толщину около 5 мм. Разъем подходит для кабелей 1/2″ от таких производителей, как Acome (HPL 50-1/2F), Baltic Signal (BSF-50-12 LSZH FR), Hengxin (HCAAYZ-50-12), RFS (LCF 12-50J) и других.

Ключевые особенности N-разъема Acome для фидеров

Хотя коннекторы N-серии уступают по эффективности более «промышленным» вариантам (DIN 7/16, 4.3-10), они остаются популярным выбором для телекоммуникаций и WiFi-оборудования.

Разъем C0060X обладает следующими параметрами:

  • Угловой конструктив и прижимная установка. Для монтажа разъема потребуется лишь инструмент для разделки кабеля и пара гаечных ключей. Благодаря угловому исполнению, кабель с таким коннектором можно удобно подвести к оборудованию даже при нестандартном расположении компонентов. Версия с прямым исполнением выпускается под индексом C0375X;
  • Волновое сопротивление 50 Ом. Разъем N-типа согласован по сопротивлению 50 Ом и при использовании в радиосистемах не приводит к возрастающим потерям сигнала;
  • Пыле- и влагозащита по классу IP68. Уплотнительное резиновое кольцо герметизирует прижимную гайку. Разъем можно использовать на улице под открытым небом, например, для подключения уличной антенны системы ретрансляции или антенн базовой станции;
  • Высокая износостойкость (более 500 подключений). Коннектор рассчитан на многократное подключение/отключение, что особенно важно при использовании в полевых или лабораторных условиях.

Чтобы купить угловой коннектор N-male для фидера 1/2″, добавьте товар в корзину, укажите количество и подтвердите заказ. Наш менеджер свяжется с вами для уточнения деталей доставки. Если у вас есть вопросы или нужен индивидуальный проект, звоните по телефону 8-800-3333-965!

Характеристики
Разъем N-male
Марка кабеля 1/2″
Волновое сопротивление 50 Ом
Частотный диапазон 0–3 ГГц
Сопротивление изоляции ≥ 5000 МОм
Испытательное напряжение (на уровне моря) 1500В / 50 Гц
Уровень статической интермодуляции (PIM) ≤ -155 дБн
Уровень динамической интермодуляции (PIM) ≤ -145 дБн
КСВн (коэффициент стоячей волны по напряжению) 0–2,2 ГГц: ≤ 1,1
2,2–3 ГГц: ≤ 1,135
Монтаж на гофру прижимной
Монтаж центрального контакта цанга
Конструктивное исполнение угловое
Материал внутреннего проводника бронза, плакированная серебром
Материал корпуса латунь, плакированная медным сплавом
Материал зажимной и стяжной гайки никелированная латунь
Диэлектрик PTFE (фторопласт)
Защита корпуса IP68
Диапазон рабочих температур от -40°С до +85°С
Размер 62 x 36 x 25 мм
Вес 127 г
