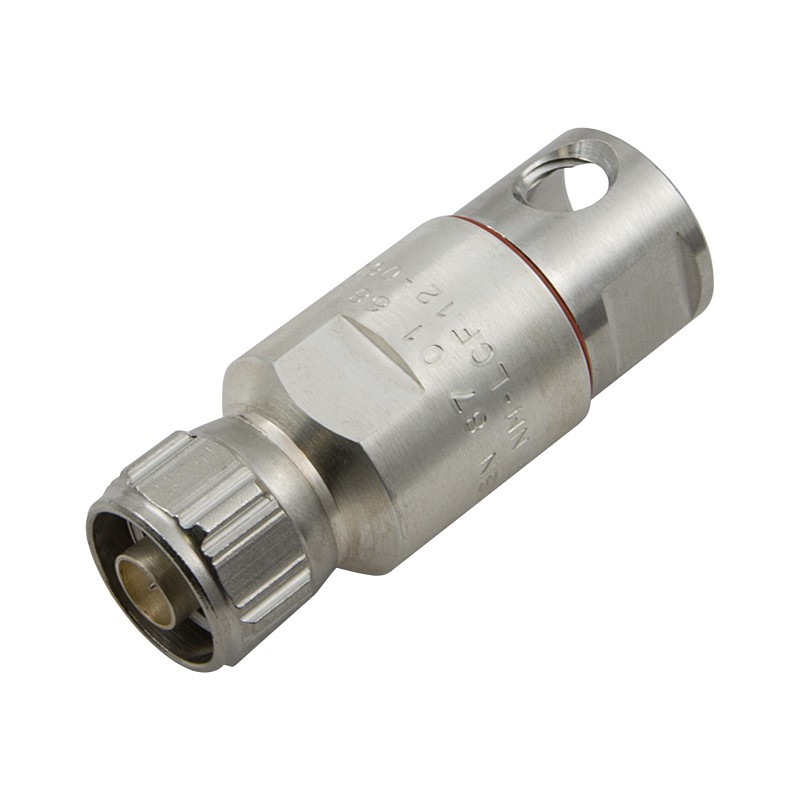

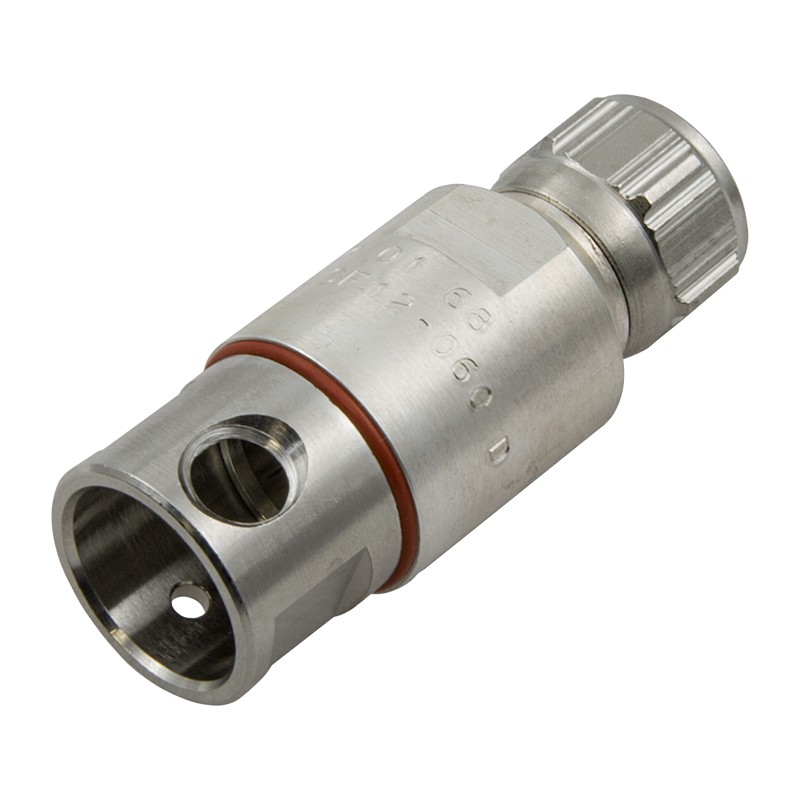

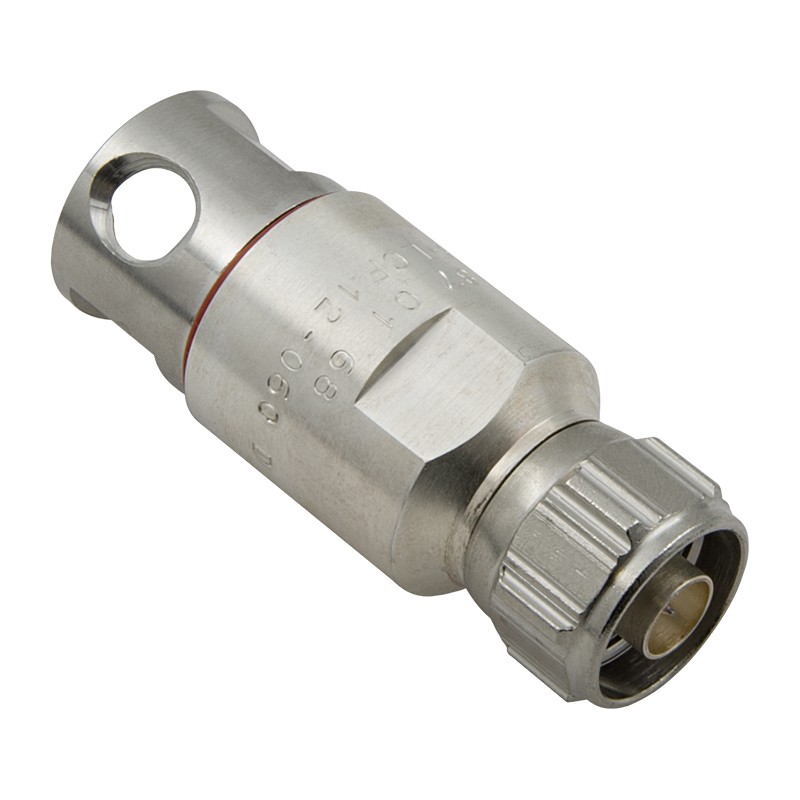

Разъём RFS NM-LCF12-060 (N-male для фидера 1/2)

Разъем N-male (вилка) для фидерных кабелей семейства 1/2ʺ в моноблочном исполнении с боковым отверстием для заполнения герметиком Plast 2000. Оригинальный коннектор NM-LCF12-C060 прост в установке и обеспечивает повышенную защиту от пыли и коррозии.

Фирменный разъем RFS для фидерных линий

Коннектор с маркировкой NM-LCF12-C060 — это вилка N-типа, которая может быть установлена на кабели формата 1/2ʺ любых производителей (RFS LCF 12-50J и аналоги). Этот тип кабелей Ø16 мм обычно используется для снижения потерь при передаче сигнала от радиомодулей до антенн в составе базовых станций операторов, промышленных WiFi-сетей, систем усиления сигнала и прочих РЧ-применений.

Низкие потери позволяют прокладывать линии 1/2ʺ на десятки метров без использования активных повторителей. Особенностью этих кабелей является сплошной экран в виде гофрированной трубки (чаще всего медной).

В свою очередь, коннекторы N-type имеют обширное применений в сфере радиотехники и используются для подключения ретрансляторов, антенн, радиомодулей и разнообразных пассивных промежуточных элементов. Они имеют типовое резьбовое соединение, которое гарантирует надежный контакт и защиту от «разбалтывания» при вибрациях или порывах ветра.

Прижимной разъем с фиксацией Plast 2000

Эта версия разъема RFS имеет моноблочное (неразборное) исполнение. Корпус и затяжная гайка заранее соединены на производстве: для установки коннектора достаточно усадить его на подготовленный конец кабеля. Окончательная фиксация производится затяжным ключом. По подсчетам производителя, среднее время на монтаж такого коннектора — 3 минуты.

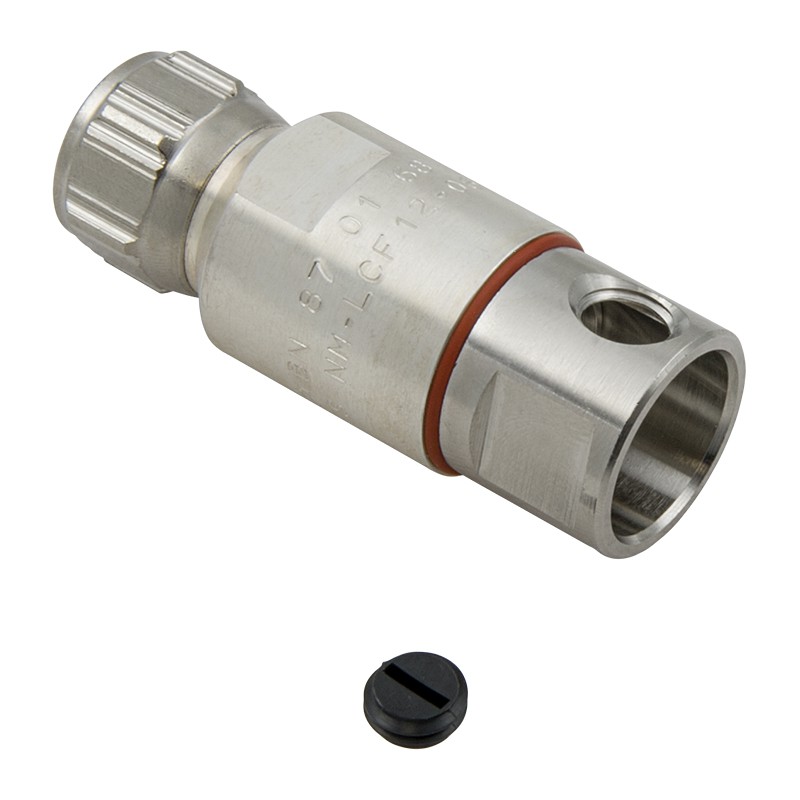

• Изоляция при помощи герметика. В отличие от серии O-ring, этот коннектор герметизируется не уплотнительным кольцом, а заправляется герметиком. Для этого сбоку корпуса располагается отверстие, закрытое пластиковой винтовой заглушкой. В отверстие может быть вставлен тюбик с герметиком или специальный шприц. Внутренность разъема должна быть целиком заполнена: для контроля с обратной стороны корпуса находится небольшое отверстие, с помощью которого можно определить степень наполнения (когда герметик начнет вытекать);
• Использование с герметиком Plast 2000. Разъемы рассчитаны на заполнение материалом Plast 2000 — особым герметиком для заделки, который имеет улучшенное сцепление с металлами корпуса и экраном кабеля. Тюбик/шприц не входят в комплект поставки разъема и покупаются отдельно. Правильная установка коннектора обеспечивает защиту по уровню IP68;
• Поддержка частот до 2700 МГц. Разъем адаптирован для работы на частотах мобильной связи и других радиодиапазонов. В рабочем диапазоне он имеет повышенную производительность: КСВн на уровне 1,03 и интермодуляцию не более -160 дБн;
• Возможность повторного использования. Несмотря на заправку герметиком, разъем впоследствии можно снять с кабеля и использовать повторно на другом участке кабельной трассы или на другом объекте.

Чтобы купить разъем NM-LCF12-C060, нажмите «В корзину» и сформируйте заказ. Наши менеджеры и инженеры ответят на технические вопросы и соберут систему усиления связи под ваши нужды! Позвоните по телефону 8-800-3333-965, чтобы получить консультацию или задать вопрос!
