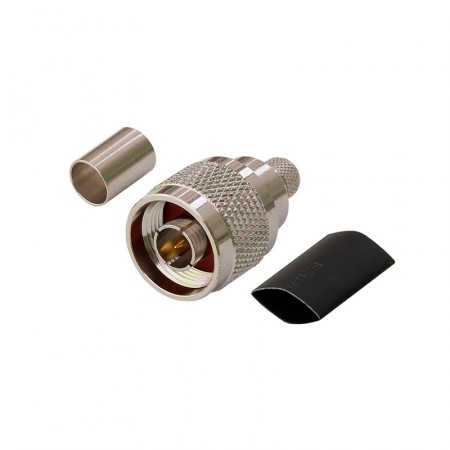

Разъем N-111C/5D (вилка, обжимной, цанга)

Разъем N-111C/5D — это обжимной ВЧ-разъем N-серии, предназначенный для установки на коаксиальные кабели марки 5D-FB. Он используется в системах радиосвязи, где требуется надежное соединение для передачи сигнала до 11 ГГц с минимальными потерями. Подходит для подключения антенных систем, усилителей сотовой связи и оборудования WiFi. Версия разъема N-111C/5D имеет цанговый пин (иглу), которая не требует пайки.

Использование разъема N - male для 5 D - FB

Благодаря прочному корпусу с никелевым покрытием, этот разъем оптимален для использования в условиях, где кабель подвергается механическим нагрузкам или воздействию окружающей среды. Коннектор подходит для установки в системах сотовой связи стандартов GSM, UMTS и LTE, в системах WiFi и в других радиоустановках.

• Совместимость с кабелем 5D. Разъем разработан специально для коаксиального кабеля Ø7,5 мм и совместим с вариантами любых производителей (Baltic Signal, PicoCell и др.). Подходит к вариантам кабеля с CCA-жилой (омедненный алюминий), CU-жилой (медь), а также для огнестойкой версии LSZH;
• Волновое сопротивление 50 Ом. Соответствует стандартам большинства коаксиальных систем, минимизирует отражения сигнала;
• Цанговый контакт. Центральный контакт зажимает проводник без необходимости пайки, что ускоряет монтаж и позволяет обойтись без паяльного оборудования. Это особенно удобно в полевых условиях или при срочной сборке;
• Прямой форм-фактор. Обеспечивает простое подключение без дополнительных переходников;
• Прочные материалы. Никелевое покрытие корпуса защищает от коррозии, а золотое покрытие центрального контакта обеспечивает стабильную передачу сигнала даже при длительной эксплуатации;
• Надежная установка обжимом. Обжимной метод крепления требует специального инструмента, однако обеспечивает наиболее прочную и долговечную фиксацию на проводе.

По сравнению с вариантом N-111/5D, модель N-111C/5D предлагает упрощенный монтаж за счет цангового контакта. Надежность такого соединения может быть чуть ниже из-за отсутствия пайки. Это делает его предпочтительным выбором, когда скорость сборки важнее максимальной прочности контакта.

Для каких задач подходит?

Разъем N-111C/5D применяется для соединения оборудования (передатчиков, приемников, антенн) в различных радиосистемах 0–11 ГГц, включая:

• Антенные системы. Подключение внешних антенн к LTE-роутерам или ретрансляторам для усиления сигнала сотовой связи в офисах, загородных домах или на удаленных объектах;
• Телеком-оборудование. Используется в базовых станциях и промышленных системах связи для приема и передачи сигнала между модулями и/или антеннами;
• Беспроводные WiFi-сети. Подходит для создания надежных соединений в беспроводных сетях на частотах 2,4 ГГц и 5 ГГц;
• Радиооборудование. Применяется в радиовещательных системах, где требуется низкий уровень потерь сигнала.

Если вы занимаетесь установкой антенн или настройкой телеком-оборудования, разъем N-111C/5D станет надежным элементом вашей системы. Для получения консультации по выбору кабеля или совместимых устройств звоните по номеру 8-800-3333-965 или закажите обратный звонок на сайте.
