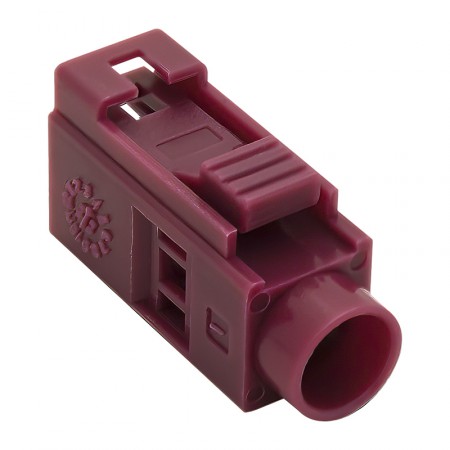

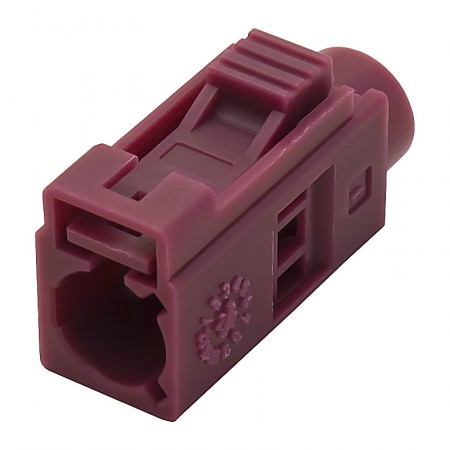

Разъём Fakra тип D (Claret Violet / 4004) female обжимной для кабеля RG-58

Серия ВЧ-разъемов FAKRA спроектирована специально для радиотехники, устанавливаемой в автомобилях и других транспортных средствах. Коннекторы этого семейства разделены по сфере назначения на несколько подтипов. Подтип D имеет пластиковый корпус фиолетового цвета и предназначен для соединения антенн и устройств мобильной связи GSM/3G/LTE, работающих в диапазоне частот до 6000 МГц. Этот разъем FAKRA-D устанавливается на кабели семейства RG-58 обжимным методом.

Когда используются коннекторы FAKRA?

Название серии разъемов происходит от группы немецких компаний-производителей автомобилей — Fachkreis Automobile. Инженеры этого консорциума разработали коннекторы специально для использования в наземных транспортных средствах. Среди приоритетов при разработке спецификаций FAKRA была надежность, устойчивость к тряске, стандартизированность и четкое распределение подтипов по назначению.

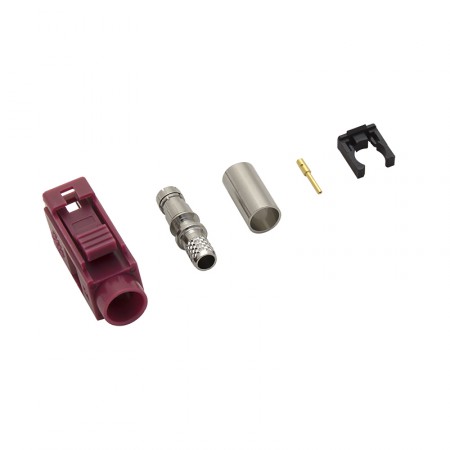

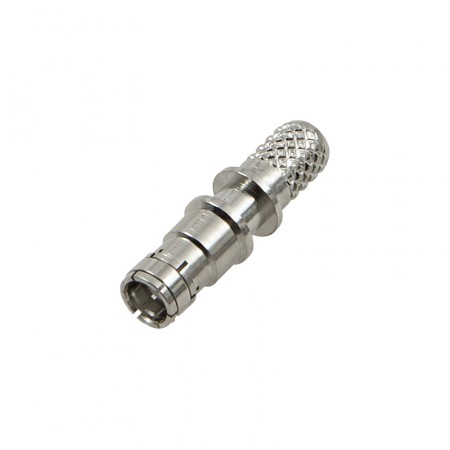

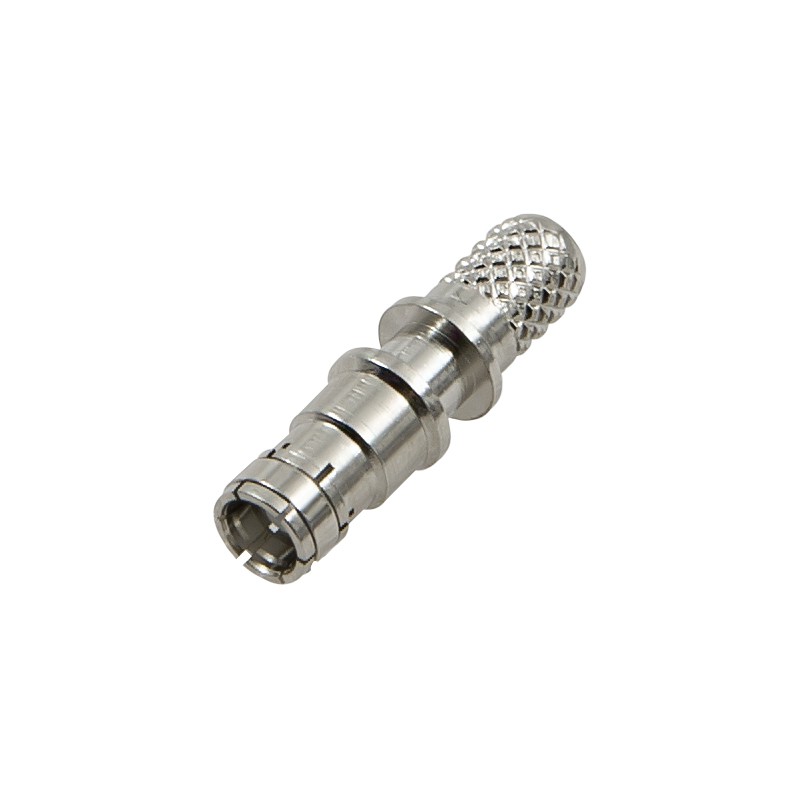

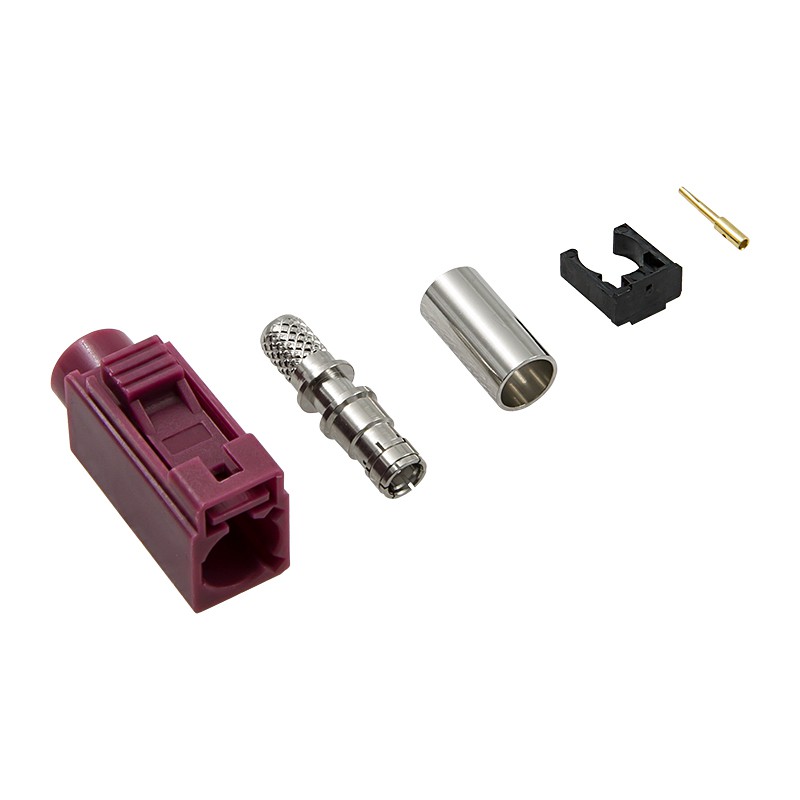

Центральные элементы коннектора (металлические соединители) конструктивно повторяют разъемы SMB. Чтобы увеличить надежность и прочность соединения, быстросъемный коннектор дополнен корпусом из пластика с защелкой, которая удерживает вилку и розетку вместе. Кабельная розетка снабжена дополнительным замковым механизмом TPA (Terminal Position Assurance) в виде пластиковой вставки, которая устанавливается в корпус сбоку. Этот элемент дополнительно удерживает оболочку и удостоверяет, что металлический контакт и корпус находятся во взаимно правильном положении.

Пластиковый корпус может иметь разный цвет и в зависимости от этого — разный вид пазов для соединения вилки и розетки. Всего спецификации FAKRA описывают 14 видов коннекторов, лишь один из которых (тип Z, бирюзовый) подходит ко всем остальным. В остальном совместимость обеспечена только между вилками и розетками одинакового цвета.

Тип D (фиолетовый 4004 в системе RAL) применяется для передачи сигнала сотовых сетей и обычно устанавливается на антеннах GSM/3G/LTE/5G и ответных приборах — сотовых терминалах, модемах, маршрутизаторах.

Применение разъемов FAKRA имеет следующие преимущества:

• Это официальный стандарт, принятый индустрией автомобилестроения Европы и Соединенных Штатов Америки;
• Четкое разделение коннекторов по назначению с уникальной формой замков и цветовой маркировкой позволяет удостовериться в правильности подключения радиокомплектующих даже при разнообразном наборе интерфейсов;
• Конструкция основной защелки и дополнительного замка TAP адаптирована к постоянным вибрациям, которые неизбежны при движении транспортных средств;
• Коннектор сохраняет малые габариты, легко подключается и отключается.

Фиолетовый разъем FAKRA для сотовых коммуникаций

Данный разъем предназначен для установки на кабели RG-58 A/U, RG-58 C/U и аналогичные с сопротивлением 50 Ом и диаметром 5 мм. Кабельные сборки с этим разъемам можно подключить к совместимым LTE-роутерам, таким как RUT850 от Teltonika. Для установки коннектора на кабель понадобятся клещи для обжима RG-58, а также паяльная зажигалка или другой инструмент для пайки центрального контакта. В целом установка разъема FAKRA не отличается от монтажа прочих обжимных ВЧ-коннекторов.

Маркировка разъемов FAKRA для европейского региона

Чтобы оформить заказ на разъемы FAKRA-D для кабеля RG-58, поместите товар в корзину. На странице отложенных товаров укажите необходимое количество и заполните информацию о покупателе. Мы свяжемся с вами, чтобы подтвердить заказ и ответить на вопросы! Получить консультацией перед заказом вы всегда можете по телефону 8-800-3333-965!
