Разъём Fakra тип C (Blue / 5005) female обжимной для кабеля RG-58
- Описание
- Доставка
- Отзывы (0)
Высокочастотные соединители FAKRA-C разработаны для систем глобального позиционирования (GPS, ГЛОНАСС) и применяются преимущественно в устройствах для транспортных средств. Данный разъем представляет собой розетку («мама»), которая устанавливается на кабели серии RG-58 посредством обжима. Как правило, эти кабели применяются для коммутации оборудования, размещенного на расстоянии 5–10 м.
Коннекторы серии FAKRA: где применяются?
Необычная серия разъемов FAKRA с характерным пластиковым корпусом была изобретена и внедрена производителями немецкого автопрома. Свое название серия получила как сокращение от рабочей автомобильной группы, которая занималась ее разработкой (нем. Fachkreis Automobile).
Во время разработки разъема в качестве референса использовались коннекторы SMB, для которых был придуман дополнительный корпус-оболочка из пластика. Чтобы обеспечить максимальную надежность и стойкость к вибрациям, корпус был снабжен двойным замком. Это позволило сделать FAKRA отраслевым стандартом, который рекомендуется использовать в автопроме. Поскольку коннекторы предназначены для передачи сигнала частотой до 6000 МГц, они получили наибольшее распространение в сфере радиосвязи. Эти соединители встречаются на автомобильных LTE-антеннах и роутерах, GPS-приемниках, соединяют оборудование телеметрии, устанавливаются на информационные системы и магнитолы.
Стандарт предусматривает 14 разновидностей коннекторов, которые отличаются сочетанием пазов в пластиковом корпусе. Только один тип (Z, бирюзовый) является нейтральным и совместим со всеми остальными разновидностями. Остальные варианты, каждому из которых присвоена своя буква, не подходят друг к другу.
Среди «сильных сторон» этих разъемов необходимо отметить:
- Стандартизированность: Коннекторы FAKRA используются автомобильной промышленностью многих стран (в том числе их одобрил совет по автомобильным исследованиям США — USCAR);
- Специфичность: Подвиды разъемов различаются по цвету и форме замка, поэтому случайное подключение неправильной антенны или кабеля невозможно;
- Надежность: Конструкция замка обеспечивает улучшенную устойчивость к вибрациям и тряске, которая сопровождает передвижение транспортных средств;
- Компактность: Несмотря на наличие дополнительного пластикового корпуса, коннекторы сохранили миниатюрность.

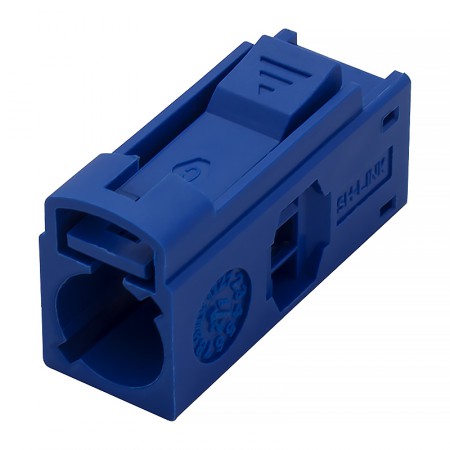

Серия FAKRA Type C для оборудования GNSS
Коннекторы C-типа имеют синий цвет пластикового корпуса, который соответствует оттенку 5005 по цветовой схеме RAL. Этот тип выделен для оборудования геопозиционирования, куда относятся приемники и антенны GPS, ГЛОНАСС, BeiDou, Galileo и других спутниковых систем для определения местоположения. При этом на кабель монтируется розетка с гнездовым контактом (female), а вилка (male) размещается на корпусе прибора. Часто прибором с разъемом FAKRA Type-C выступает LTE-роутер, дополнительно снабженный GNSS-модулем (например, модель Teltonika RUT850 GPS).

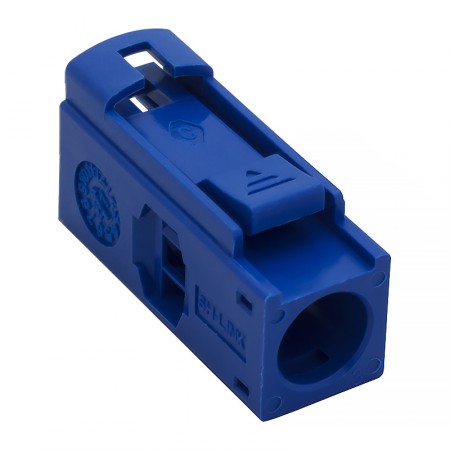

Помимо защелки, которая срабатывает, когда вилка вставляется в розетку, разъемы FAKRA имеют второй замок. Он выглядит как пластиковая заглушка, которая вставляется сбоку корпуса. Этот второй замок фиксирует положение корпуса по отношению к внутреннему контакту и дополнительно защищает от вибраций.

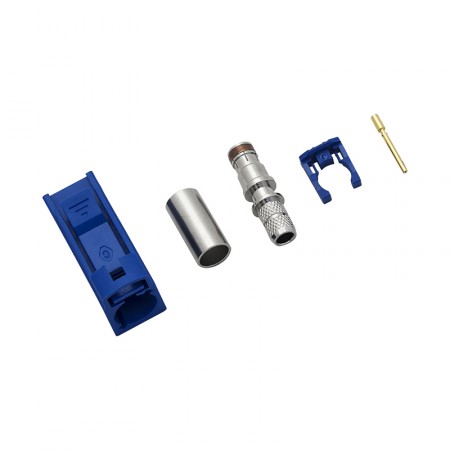

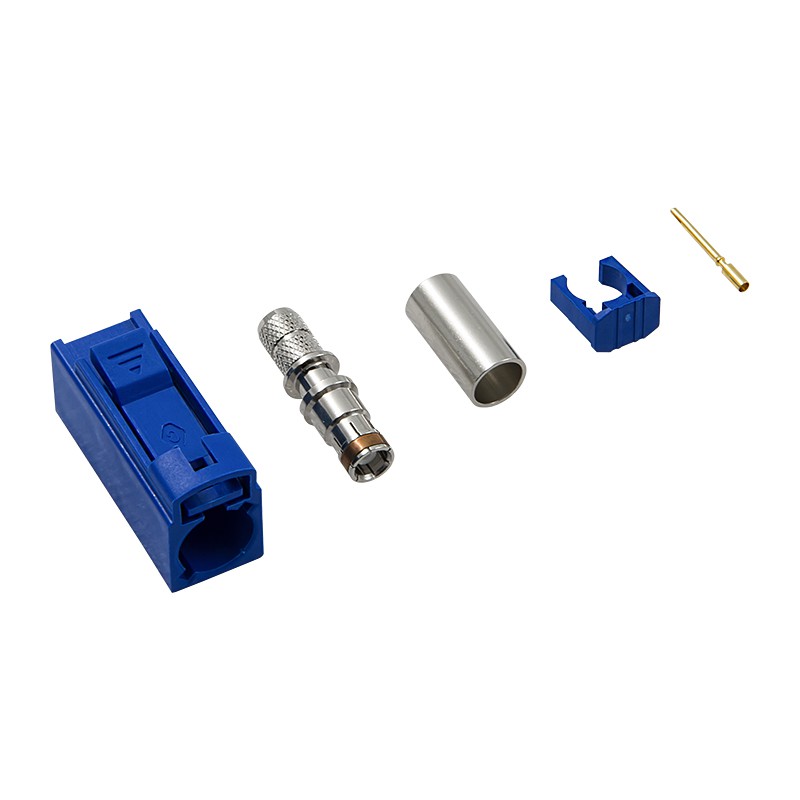

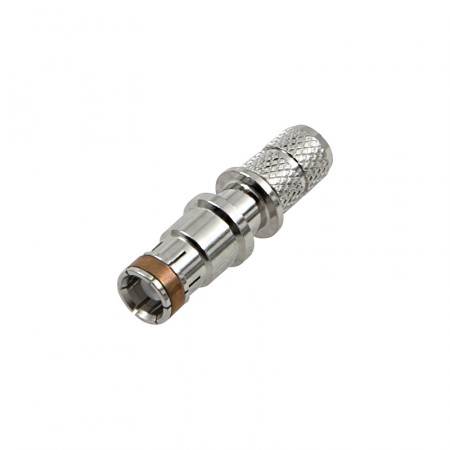

Монтаж разъема на кабель RG-58 A/U или RG-58 C/U производится обжимом металлической гильзы. Для установки понадобятся обжимные клещи. Центральный контакт (позолоченный пин) крепится на жилу кабеля пайкой.
Разновидности FAKRA (распределение по цветам для европейского региона)
Цвет | Тип | Цвет RAL | Назначение | Цвет | Тип | Цвет RAL | Назначение |
A | 9005 | Радио без фантомного питания | H | 4003 | GPS (телематика и навигация) | ||
B | 9001 | Радио с фантомным питанием | I | 1001 | Дистанционное управление | ||
C | 5005 | GPS (телематика или навигация) | K | 1027 | Разнесенный прием радио | ||
D | 4004 | Мобильная связь (GSM) | L | 3002 | Не определено | ||
E | 6002 | Телевидение 1 | M | 2003 | Не определено | ||
F | 8011 | Телевидение 2 | N | 6019 | Не определено | ||
G | 7031 | Удаленная система доступа без ключа | Z | 5021 | Нейтральный (подходит ко всем) |
Чтобы заказать коннектор FAKRA-C на кабель RG-58, добавьте товар в корзину и заполните простую форму. Наши менеджеры готовы ответить на ваши вопросы о системах радиосвязи и оборудовании для усиления сигнала по телефону 8-800-3333-965!
Характеристики | |
Разъем | FAKRA-female (тип C) |
Марка кабеля | RG-58 |
Волновое сопротивление | 50 Ом |
Частотный диапазон | 0–6 ГГц |
Монтаж оплетки | обжимной |
Монтаж центрального контакта | пайка |
Покрытие центрального контакта | золото |
Конструктивное исполнение | прямое |
Способ крепления | кабельная розетка |
Вес | 5 г |
