Разъём D-SUB DI-09M (вилка, 9 контактов, на шлейф, обжимной)

Разъем D-sub DI-09M устанавливается обжимом прямо на плоский ленточный кабель — шлейф. Девять контактов внутри корпуса прокалывают изоляцию проводников за один проход пресса, без зачистки жил и без паяльника.

Расшифровка маркировки DI-09M:

• D — D-образная форма металлического кожуха;
• I — способ монтажа: обжим на шлейфовый кабель (IDC);
• 09 — количество контактов;
• M — вилка (male), контакты выступают наружу.

Аналогичный коннектор с монтажом контактов под пайку выпускается под названием DE-09M.

Как устроен монтаж без пайки?

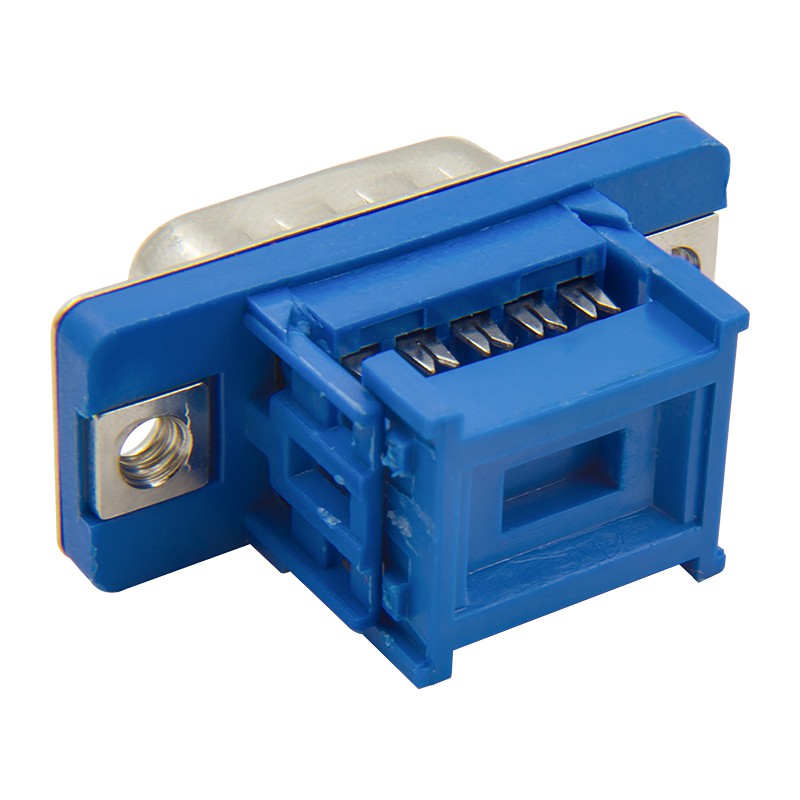

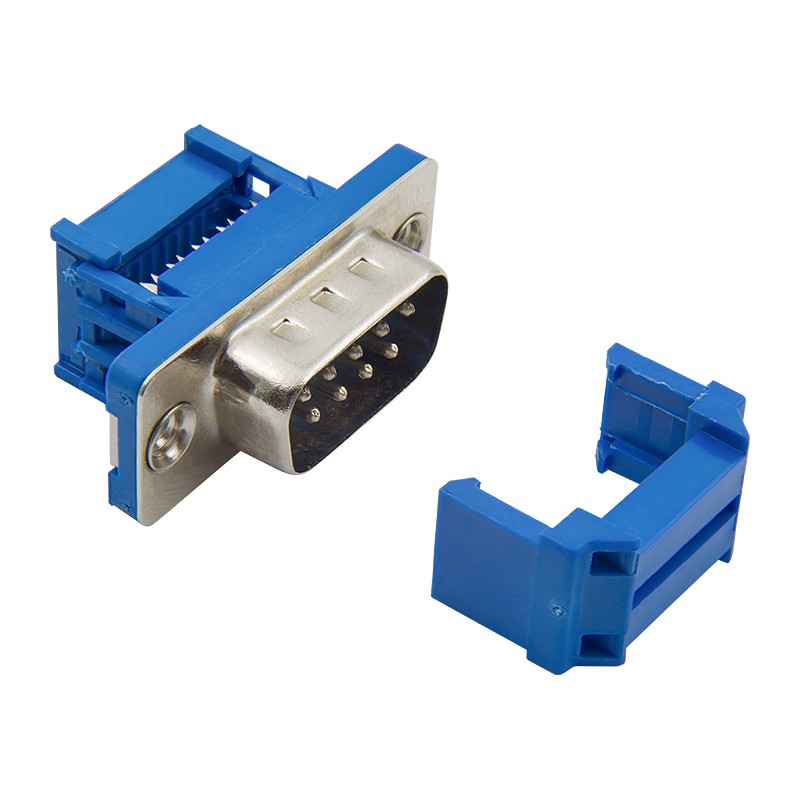

Контакты коннектора соединены с острыми лепестками-ножами. Шлейф укладывают в паз корпуса поверх этих ножей, а затем прессом одним движением продавливают ленту вниз: ножи прорезают изоляцию проводников и одновременно врезаются в жилы, создавая электрическое соединение сразу на всех девяти линиях. Зачищать провода заранее не нужно — нож сам прорезает пластиковую оболочку и садится на металл жилы. После обжима сзади надевается дополнительная заглушками-фиксатор, которая не позволяет ножам разойтись.

Установка IDC-коннектора быстрее, чем установка разъема под пайку, поскольку не требует навыков работы с паяльным инструментом. Но у этого метода есть и обратная сторона: способ работает только с определенным типом плоского кабеля, поскольку шаг проводников в шлейфе должен совпадать с шагом контактов разъема. Стандартный шаг для 9-контактной серии — 1,27 мм, и именно под него нужно подбирать шлейф при самостоятельной сборке. Также необходимо учитывать, что переделать соединение на том же месте шлейфа не получится — ножи один раз прорезают изоляцию насквозь, поэтому ошибку исправляют, просто отрезав использованный участок кабеля и повторив обжим на новом месте.

Где применяется вилка DI-09M?

Разъемы под шлейф чаще всего встречаются там, где кабель собирают серийно и одинаково: внутренняя разводка в корпусах измерительных приборов и контроллеров, соединения между платами внутри одного устройства, тестовые стенды и производственная оснастка.

Обычно DI-09M используется в следующих системах:

• Последовательный интерфейс RS-232: наиболее распространенная область применения D-sub. Такой разъем широко применялся в классических COM-портах персональных компьютеров, сервисных интерфейсах сетевых устройств, промышленной автоматике, модемах, контрольно-кассовой технике, измерительном оборудовании и многих других устройствах;
• Порты RS-422 и RS-485: в таком физическом исполнении встречаются заметно реже, поскольку для этих интерфейсов не существует единой схемы распиновки под D-sub. Подобные решения используются главным образом в промышленной сфере, при этом расположение сигналов на контактах каждый изготовитель задает самостоятельно;
• CAN-шина: во многих промышленных системах с шиной CAN разъем D-sub служит типовым физическим интерфейсом;
• Token Ring: оборудование, работавшее в сетях этого устаревшего стандарта, нередко оснащалось 9-контактным разъемом;
• Старая компьютерная периферия и игровые приставки: такой коннектор часто встречался на ретро-устройствах. В видеоприставках через него подключались геймпады. Несмотря на сходство с интерфейсом RS-232, электрическая схема была совершенно иной: контакты использовались лишь для передачи сигналов от кнопок и других органов управления.

Фланцы разъема имеют отверстия с внутренней резьбой под винты/втулки. Сами крепежные элементы в комплект поставки не входят.
