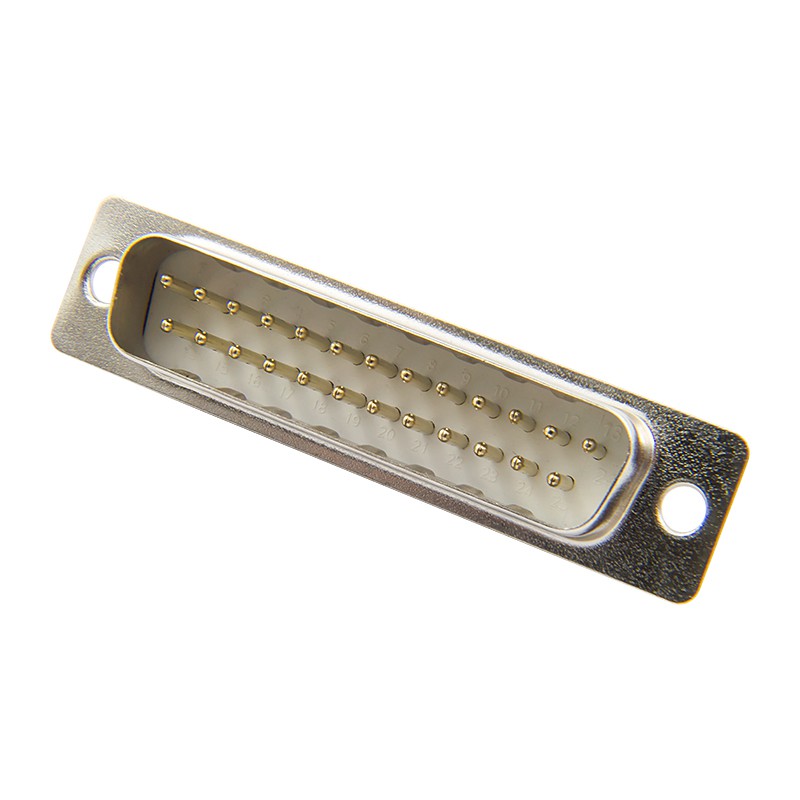

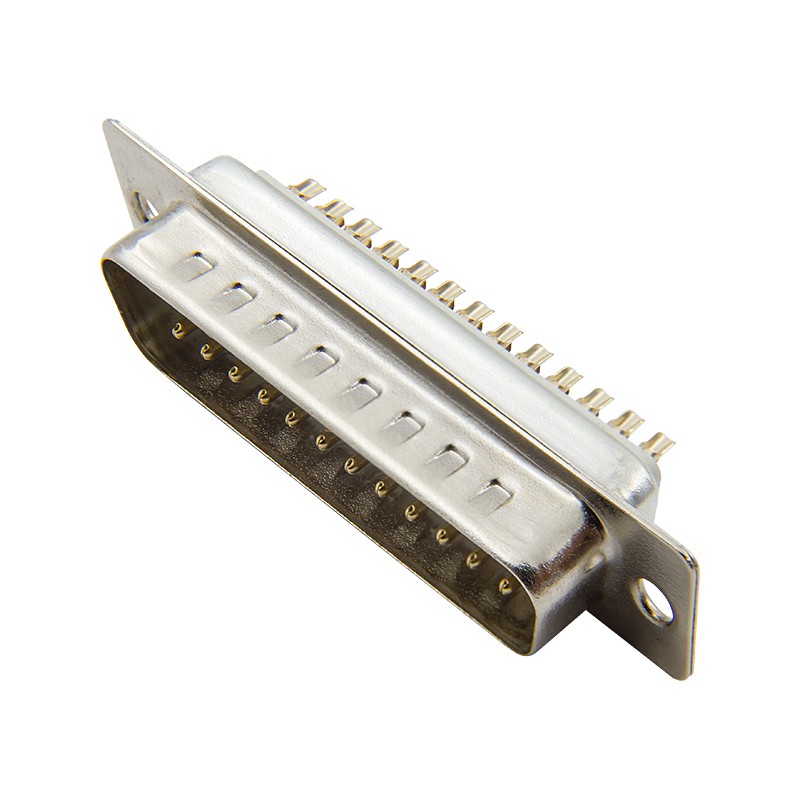

Разъём D-SUB DB-25M (вилка, 25 контактов, на кабель, под пайку)

Разъем DB-25M — 25-контактная вилка под пайку, коннектор из широко распространенной линейки D-sub. В отличие от 9-контактной версии, эта модификация позволяет передавать больше сигналов и поддерживает полный вариант интерфейса RS-232 и другие специфические стандарты.

Расшифровка маркировки DB-25M:

• D — D-образная форма металлического кожуха, давшая имя всему семейству;
• B — типоразмер корпуса, третий по величине в линейке D-sub;
• 25 — количество контактов;
• M — вилка (male), контакты выступают наружу.

Один корпус — несколько стандартов

За долгую историю коннекторы DB-25 закрепились сразу за несколькими несовместимыми друг с другом задачами, и путать их нельзя — они различаются распиновкой:

• Полный RS-232: исторически первый вариант интерфейса, в отличие от урезанного 9-контактного использует все линии, включая сигналы рукопожатия для модемов и другой DCE-периферии;
• Параллельный порт LPT (стандарт IEEE 1284): тот самый разъем для принтера, что был установлен на задней панели компьютеров до массового распространения USB. Он передавал данные сразу по нескольким линиям параллельно;
• Ранний SCSI: внешние накопители и сканеры на компьютерах прошлого поколения, включая некоторые модели Apple, подключались через этот же 25-контактный разъем;
• Профессиональный аудиоснейк: актуальное и сегодня применение: 8-канальный балансный аналоговый интерфейс, стандарт для студийных патчбеев, звуковых карт и микшерных пультов;
• Промышленное и медицинское оборудование: системы сбора данных, подключение контроллеров робототехники, телеком-оборудование, подключение диагностических медицинских приборов и пр.

Сегодня разъемы DB-25 сохраняют актуальность в сфере промышленных станков, где управление через параллельный порт остается рабочим стандартом. Полный RS-232 встречается в модемах старого образца и промышленной автоматике, где нужны все линии управления, а не урезанный минимум.

Но самое живое применение сегодня — как раз звуковая индустрия: аудиоснейки (многожильные кабели) с разъемами DB-25 массово используются в студиях и на сцене, где нужно развести восемь каналов одним компактным разъемом вместо связки отдельных проводов.

Конструкция: контакты под пайку

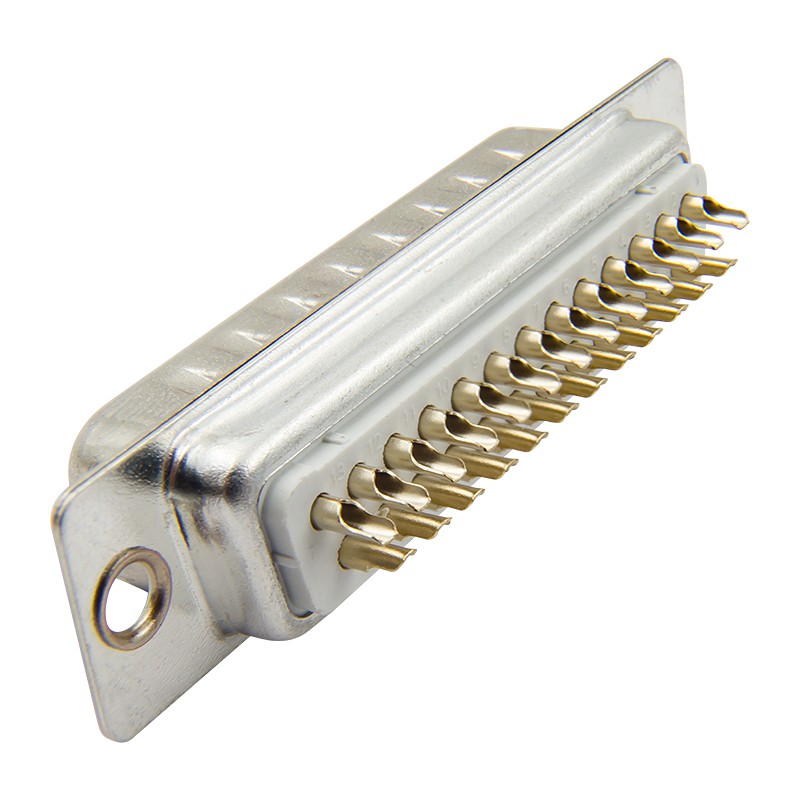

С обратной стороны корпуса — двадцать пять посадочных чашек под провода. Подготовленная жила вставляется в чашку и пропаивается. При таком количестве контактов аккуратная разводка и маркировка проводников особенно важны — перепутанная пара жил приведет к неработоспособности вашей системы. Корпус фиксируется на приборной панели винтами через отверстия во фланцевой части.
