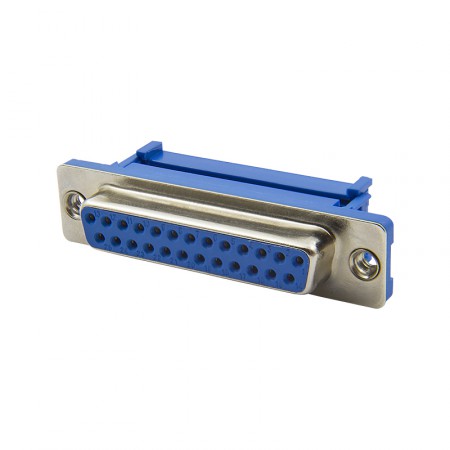

Разъём D-SUB DI-25F (розетка, 25 контактов, на шлейф, обжимной)

Разъем D-sub DI-25F — розетка на 25 контактов для монтажа на плоский шлейфовый кабель методом наколки (IDC), без пайки. Наличие 25 контактов позволяет применять коннектор для полной разновидности RS-232, промышленной автоматики и прочего оборудования, нуждающегося в большом числе линий передачи.

Расшифровка маркировки DI-25F:

• D — форма металлического корпуса, давшая имя семейству D-sub;
• I — способ монтажа: обжим на шлейфовый кабель без пайки (IDC);
• 25 — число контактов;
• F — розетка (female), гнезда принимают штыри ответной вилки.

Откуда взялась разводка на 25 линий?

В компьютерах прошлых поколений коннекторы на 25 контактов использовались для подключения принтеров через LPT-порт. Розетки, как правило, размещались на материнской плате и принтере, а соединительный кабель имел ответную вилку. Двадцать пять линий требовались из-за того, что параллельный интерфейс передавал сразу несколько бит одновременно по отдельным проводникам, а не последовательно, как COM-порт.

Сегодня LPT исчез из офисной техники, но 25-контактные розетки D-sub остаются рабочим инструментом в системах автоматики и промышленного оборудования:

• Полная реализация RS-232. В то время как в большинстве случаев для интерфейса RS-232 достаточно 9-контактного коннектора, полная реализация стандарта (со вторичными каналами передачи и сигналами синхронизации) требует большего числа контактов;
• Автоматика, станки, промышленное оборудование. Разъем DI-25F продолжает активно использоваться в контроллерах и аппаратуре на производствах;
• Музыкальная аппаратура. На студийной и концертной технике разъемами D-sub соединяют устройства для передачи 8-канального аналогового звука. Стандартизированный способ соединения избавляет от необходимости протягивать большое число отдельных проводов по числу звуковых дорожек;
• Медицинское оборудование. Коннектор может встречаться на медицинской технике, выполняющей диагностику или мониторинг состояния пациента;
• Прочие применения. Внутренняя проводка измерительных приборов с большим числом каналов, тестовая оснастка на производстве и др.

Обжим 25-контактных шлейфов (IDC)

В корпусе разъема располагаются острые лепестки, которые прорезают изоляцию шлейфа и одновременно захватывают жилу при продавливании ленты прессом. Электрический контакт на всех линиях формируется за одно нажатие, без отдельной операции на каждый проводник. Учитывая большое число проводников, особенно важно точно зафиксировать шлейф в направляющем пазе корпусе перед прессованием.

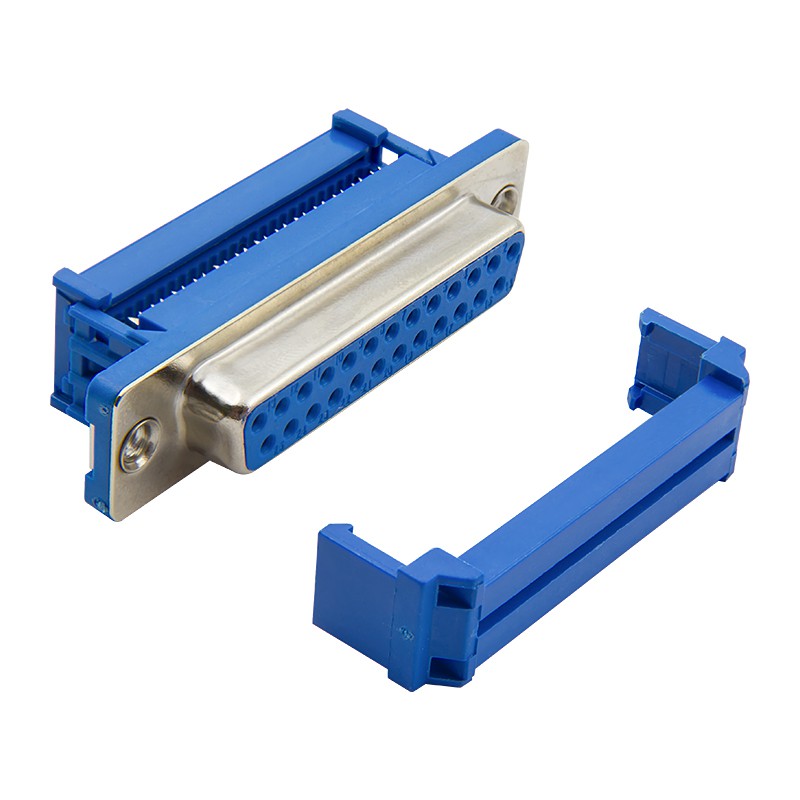

Корпус коннектора дополнен фиксатором, который после опрессовки «надевается» с задней стороны для удержания шлейфа. Этот обязательный элемент защищает контакты от натяжения, которое испытывает шлейф при отсоединении. По сторонам от розетки (на фланце) находятся отверстия с внутренней резьбой под винтовые стойки или винты на ответной вилке.
