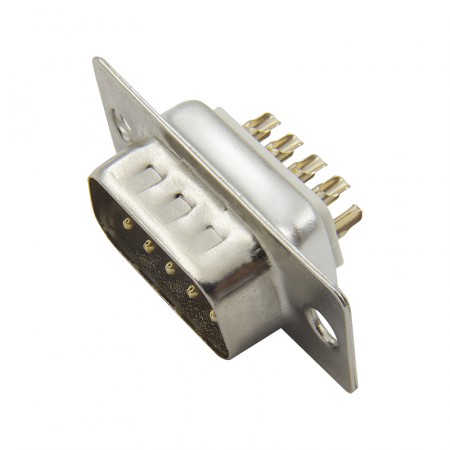

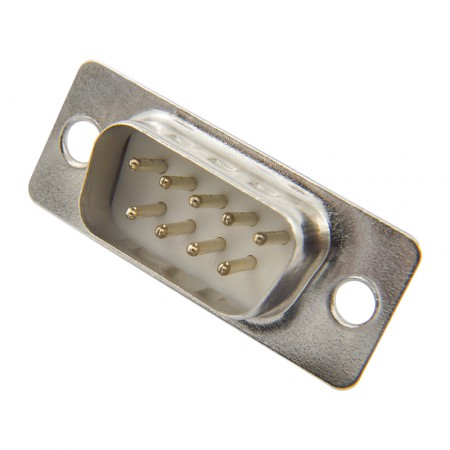

Разъём D-SUB DE-09M (вилка, 9 контактов, на кабель, под пайку)

Разъем DE-09M — 9-контактная вилка семейства D-sub под пайку проводников кабеля. В обиходе этот коннектор часто называют DB9 — ошибочное название исторически прижилось по аналогии с обозначением более крупного разъема DB-25. Сегодня основная область применения DE-09M — интерфейс RS-232 в промышленной автоматике и электронике, хотя сам разъем к этому протоколу не привязан и может использоваться с другими стандартами.

Расшифровка маркировки DE-09M следующая:

• Буква D — D-образная форма металлического кожуха, давшая название всему семейству D-sub;
• Буква E — типоразмер корпуса, один из нескольких в линейке D-sub;
• Цифры 09 — количество контактов (9 шт.);
• Буква M — вилка (male), контакты выступают наружу.

D-sub — электрический разъем для RS-232 и автоматики

Сам по себе D-sub задает только форму корпуса и расположение контактов, а какой сигнал по ним пойдет — решает конкретное устройство. Именно поэтому один и тот же 9-контактный разъем встречается в самых разных задачах:

• RS-232 — самое массовое применение, классический COM-порт компьютеров, консольные порты сетевого оборудования, промышленные контроллеры, модемы, кассовые аппараты, измерительные приборы и т. п.;
• RS-422 и RS-485 — менее частое использование, поскольку для этих интерфейсов отсутствует стандартная распиновка под D-sub. Такие варианты могут встречаться на промышленном оборудовании, но порядок контактов определяется каждым производителем индивидуально;
• CAN-шина — многие промышленные CAN-интерфейсы используют DB9 как стандартный механический разъем: розетка на шине, вилка на устройстве;
• Сети Token Ring — в сетевых картах устаревшего стандарта Token Ring применялся тот же 9-контактный коннектор;
• Порты устаревшей периферии и игровых консолей — разъем можно встретить на компьютерной ретро-технике. Игровые консоли Atari, Commodore, Sega Genesis подключали джойстики через этот же тип коннектора, хотя электрически внутри не было ничего общего с RS-232 — просто соединение контактов с кнопками и другими управляющими элементами.

Сегодня практическое назначение в большинстве случаев сводится именно к RS-232: связь программируемых контроллеров (ПЛК) с панелями оператора, консольный доступ к маршрутизаторам и коммутаторам, подключение измерительных приборов и станков с ЧПУ, сигнальные линии источников бесперебойного питания. DE-09M ценят за механическую прочность корпуса и фиксацию винтами, которая не дает кабелю случайно отсоединиться при вибрации.

Конструкция: контакты под пайку

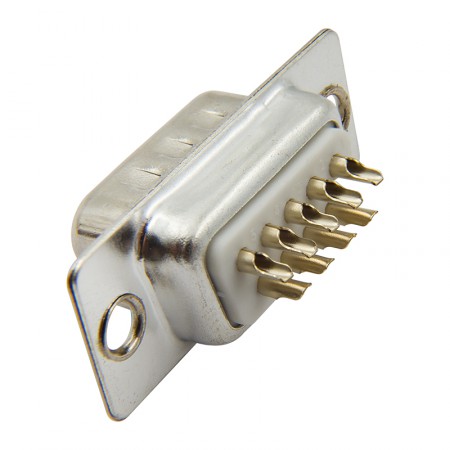

С обратной стороны DE-09M — девять посадочных мест под проводники. Зачищенная жила вставляется в контактную чашку и запаивается. Такой способ монтажа дает наиболее надежное и повторяемое соединение по сравнению с обжимными или врезными (IDC) контактами, но требует паяльного инструмента и аккуратности при разводке девяти проводников одновременно. Тип коннектора «male» означает, что контакты-штыри выступают наружу и входят в ответную розетку с гнездами. Корпус разъема может быть зафиксирован на приборной панели винтами через боковые отверстия во фланце.
