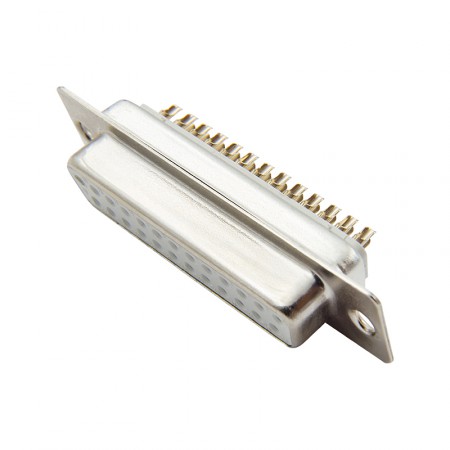

Разъём D-SUB DB-25F (розетка, 25 контактов, на кабель, под пайку)

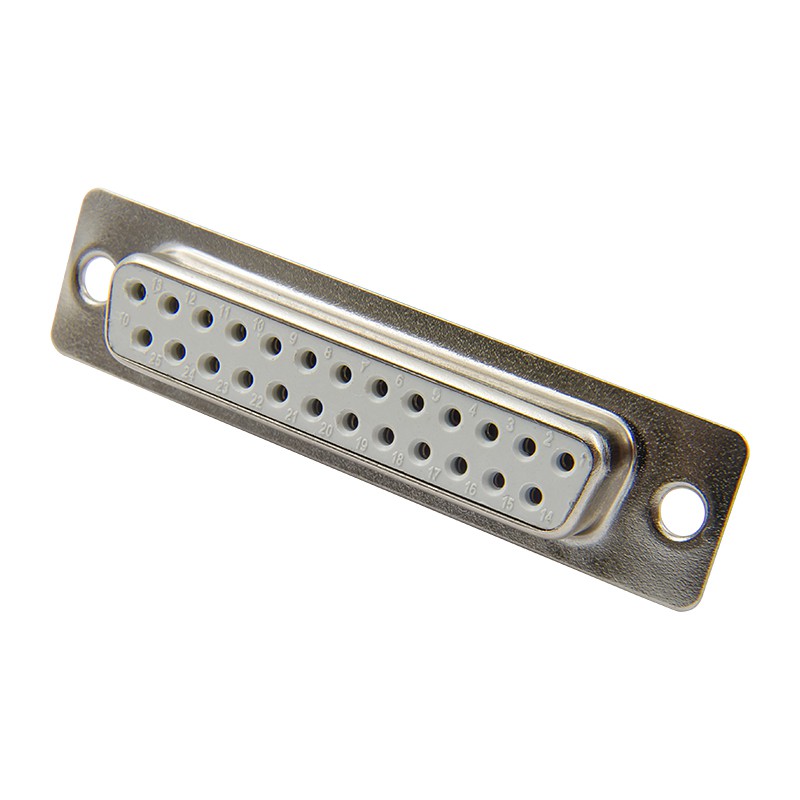

DB-25F — разъем-розетка семейства D-sub на 25 контактов для приборной установки на корпус устройства. Гнезда принимают выступающие штыри ответной вилки, которая обычно устанавливается на соединительном шнуре. Контакты — под пайку проводников.

Расшифровка маркировки DB-25F:

• D — D-образная форма металлического кожуха;
• B — типоразмер корпуса, буква соответствует третьему по размеру форм-фактору (после DE и DA);
• 25 — количество контактов;
• F — розетка (female), контакты выполнены в виде гнезд. Отдельно выпускается аналогичный разъем DB-25M в исполнении вилка/male.

Зачем нужна розетка на 25 контактов?

Коннектор DB-25 используется в разнообразной технике: как устаревшей, так и современной. Хотя в бытовых приборах эти разъемы вытеснены более новыми стандартами (например, USB), сохраняется множество промышленных и специальных применений, где они сохраняют свою актуальность:

• Полная версия интерфейса RS-232: использует все 25 линий интерфейса и позволяет передавать больше сигналов, чем «урезанный» 9-контактный вариант;
• Параллельный порт LPT: тот самый принтерный разъем на задней панели компьютеров прошлых поколений, до эпохи USB;
• Раннее поколение SCSI-устройств: подключение внешних накопителей и сканеров на компьютерах старого образца;
• Автоматизация и промышленная техника: коннекторы активно применяются в сфере ЧПУ (числового программного управления) и робототехники. Разъемы используются для подачи управляющих сигналов, опроса оборудования и других специальных задач;
• Студийная и концертная аудиотехника: по стандартной распиновке Tascam через один такой разъем разводят восемь каналов балансного аналогового звука. Розетка на конце кабеля-снейка подключается к вилке на звуковой карте, патчбее или микшере — и заменяет собой связку из восьми отдельных проводов одним компактным разъемом. На сцене или в студии, где кабели постоянно перетаскивают между стойками, это ощутимо ускоряет коммутацию и снижает риск перепутать каналы.

Помимо перечисленных применений, DB-25F можно встретить на медицинских приборах, игровых ретро-приставках, в системах сбора данных, лазерных проекторах и другом спецоборудовании.

Установка методом пайки

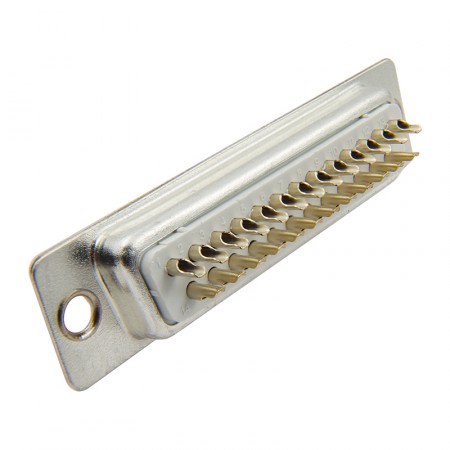

С обратной стороны корпуса разъема — 25 посадочных гнезд для проводников. Зачищенный и залуженный конец жилы заводится в контактную чашку и припаивается. При таком числе контактов особенно важна аккуратная маркировка проводников на этапе разделки — перепутанная пара обнаруживается уже после сборки, а искать ее внутри готового разъема неудобно. На фланцах коннектора расположены отверстия под винты для фиксации на корпусе прибора / панели.

Оформите покупку D-sub DB-25F через корзину на сайте! Если нужна консультация по выбору комплектующих, звоните нашим специалистам по телефону 8-800-3333-965.
