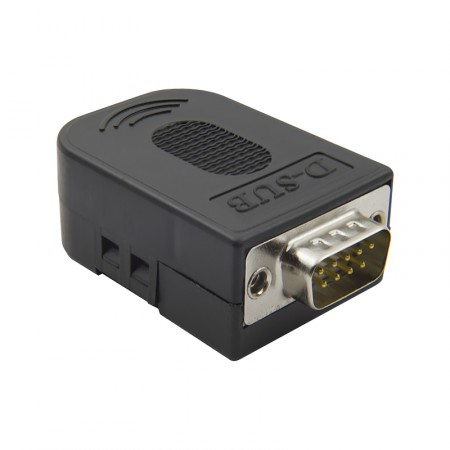

Разъём D-SUB DE-09M (вилка, 9 контактов, на кабель, с клеммами, корпусной, с винтами)

Вилка семейства D-sub в корпусном исполнении с 9 контактами. Эта версия коннектора выпускается в двух вариантах: с гайками и винтами. Версия с винтами служит, чтобы зафиксировать корпус, когда на ответной розетке находятся гайки. Внутри корпуса — винтовая клеммная колодка для проводников без пайки, а в комплект добавлена пластиковая прижимная пластина на двух шурупах для фиксации кабеля.

В просторечии DE-09 часто называют DB9, хотя технически это обозначение некорректно. Буквы и цифры в названии обозначают:

• D — задает саму D-образную форму кожуха, от которой пошло имя семейства;
• E — указывает конкретный типоразмер корпуса;
• 09 — число контактов в разъеме;
• M — исполнение «папа», где контакты сделаны в виде выступающих штырей.

Где применяется такой разъем?

9-пиновые штекеры формата D-sub продолжают эксплуатироваться в сфере промышленной автоматизации. Поскольку сам конструктив не задает жестких рамок для протоколов связи, коннекторы DE-09 задействуются для самых разных целей:

• Порт RS-232 — классический и наиболее частый вариант использования DE-09. Он по-прежнему востребован при работе с управляющими выводами сетевых устройств, обмене информацией с производственными контроллерами и сопряжении измерительной аппаратуры;
• Стандарты RS-422 и RS-485 — востребованы на производстве и в комплексах, где критически важна передача информации на значительные расстояния с надежной защитой от внешних наводок. Универсальной распиновки для этих протоколов не существует, вследствие чего порядок контактов целиком зависит от производителя оборудования;
• Сеть CAN — популярный протокол промышленного обмена. Разъемы D-sub применяются в автомобилестроении, робототехнике, медицинском оборудовании, авиации и других областях;
• Token Ring — устаревшая сетевая технология, которая на сегодняшний день практически полностью вышла из оборота;
• Геймпады старых игровых консолей — разъем активно задействовался для подключения манипуляторов и пультов управления. Контакты передавали сигналы от клавиш геймпада к приставке;
• Навигационное оборудование — в некоторых образцах судовых навигационных приборов DE-09 выступал в роли порта для сопряжения со спутниковыми GNSS-модулями.

Крепление проводников без пайки удобно там, где кабель монтируют или дорабатывают на объекте: разводка систем видеонаблюдения и сигнализации, щиты автоматики, кассовое оборудование, тестовые стенды с часто меняющейся схемой подключения. Электрику достаточно взять с собой отвертку — специнструмент для пайки или обжима не требуется.

Две стороны одной пары: зачем нужны винты?

Вилка и розетка D-sub обычно дополнительно фиксируются винтами на фланцевой части корпуса. Для этого на одном разъеме должны быть установлены гайки, а на другом — винты. У этой версии DE-09M по бокам размещаются винты, которые проходят через отверстия во фланцах и торчат с внешней стороны корпуса.

Чтобы состыковать сборку, на приборе или на ответном кабеле должны стоять именно гайки — тогда винты вкручивается в них, и пара стягивается вплотную. Отдельно выпускается версия DE-09M с гайками.

Как происходит монтаж кабеля?

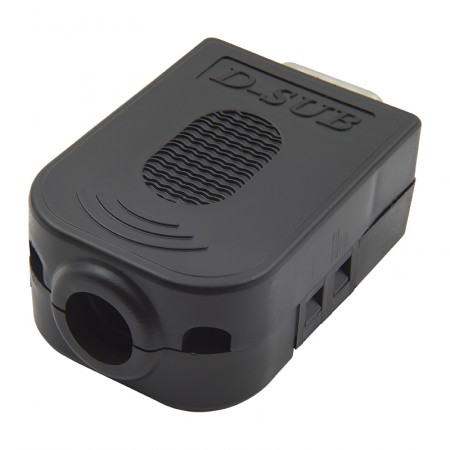

Половины пластикового кожуха соединяются между собой защелками, а не винтами — открыть корпус для доступа к клеммам можно без инструмента, просто разжав фиксаторы по бокам.

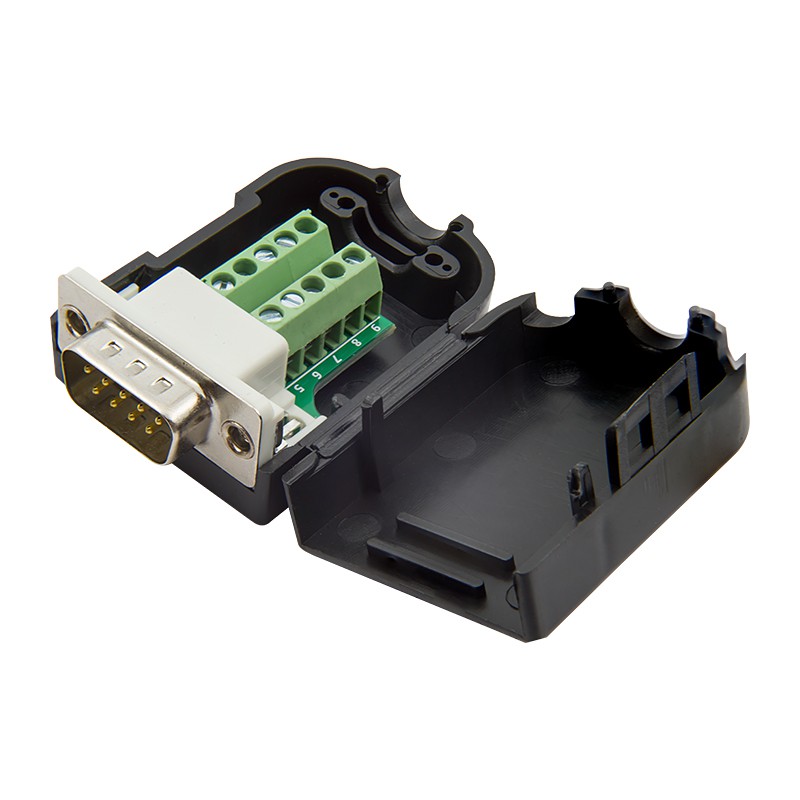

Внутри корпуса расположена клеммная колодка. Каждый из девяти контактов оснащен отдельным винтовым зажимом: зачищенный провод заводится в паз и фиксируется затяжкой винта, без паяльника и кримпера. Ошибку в разводке можно исправить прямо на месте — ослабить винт, переставить провод на нужный контакт и затянуть заново, не повреждая жилу и не выбрасывая разъем целиком.

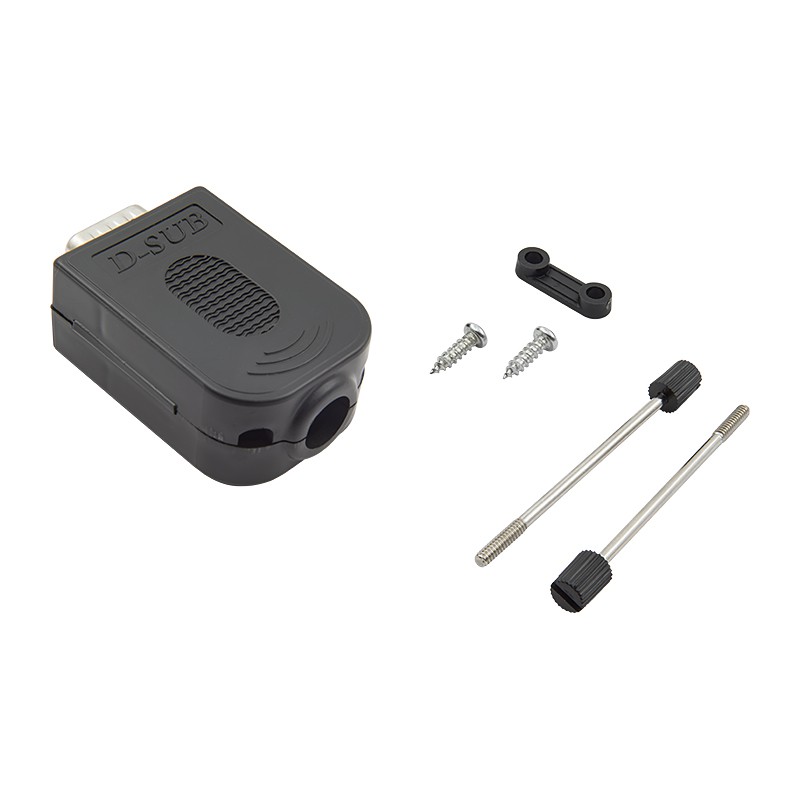

Также в комплект входит отдельная деталь — пластиковый фиксатор, который крепится двумя шурупами у самого выхода кабеля из корпуса. Он обхватывает оболочку провода снаружи и прижимает ее к корпусу, забирая на себя нагрузку от случайных натяжений и изгибов. Без такой фиксации при любом натяжении нагрузка идет на контакты, которые легко выдираются из клемм. Пластина ставится уже после того, как провода разведены по клеммам — это последний шаг сборки перед тем, как защелкнуть половины корпуса.

Чтобы купить DE-09M с винтами, положите товар в корзину и оформите заказ. Сомневаетесь в выборе? Уточните по телефону 8-800-3333-965: подскажем подходящий вариант под вашу задачу!
