Модем GSM/4G/GPRS iRZ ATM42.A RS232, RS485 Dual-Sim

Промышленный модем компании iRZ для подключения и сбора телеметрии со счетчиков, датчиков и сенсоров. Модель ATM42.A поддерживает современные мобильные сети GSM и LTE российских операторов и предлагает пользователям богатый набор интерфейсов, включая RS232, RS485 и настраиваемые GPIO. Модем может работать в режиме клиента и сервера и поддерживает инфраструктуру iRZ Collector для удаленного опроса и сбора показателей.

Модем для решения задач автоматизации и телеметрии в эпоху 4G

В отличие от предыдущих серий iRZ, модель ATM42.A учитывает возможности современных мобильных сетей и поддерживает работу в LTE на скорости до 10 Мбит/с (прием) и 5 Мбит/с (передача). Встроенный сотовый модуль соответствует категории устройств LTE Cat. 1.

• Два SIM-слота позволяют использовать резервирование для безостановочной работы даже при сбое одного из операторов или исчерпания тарифного ресурса;
• Поддерживаются все FDD-стандарты LTE, используемые в России федеральными операторами (B1 — 2100 МГц, B3 — 1800 МГц, B7 — 2600 МГц, B8 — 900 МГц, B20 — 800 МГц);
• Доступен «откат» на сети GSM/2G при отсутствии LTE-покрытия или низком уровне сигнала;
• Возможна работа в режиме CSD (голосовой канал GSM для передачи данных).

Серия модемов ATM42 помогает развернуть масштабируемую инфраструктуру для решений IoT, межмашинного взаимодействия, сбора и анализа данных. При этом опора на современные сотовые сети позволяет получать данные с минимальной задержкой и на высоких скоростях.

Какие интерфейсы предоставляет iRZ ATM42.A?

Прибор оснащен промышленными интерфейсами, которые поддерживают соединение с распространенными моделями теплосчетчиков, электросчетчиков и другими приборами учета. Поддерживаются популярные модели марок Меркурий, Миртек, Энергомера, Вектор, Теплоком, Промприбор и др.

Подключение возможно несколькими способами с учетом доступных интерфейсов на подключаемых устройствах:

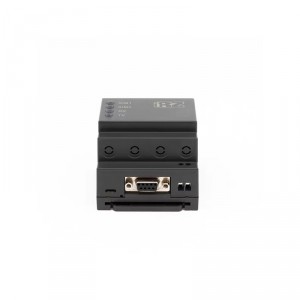

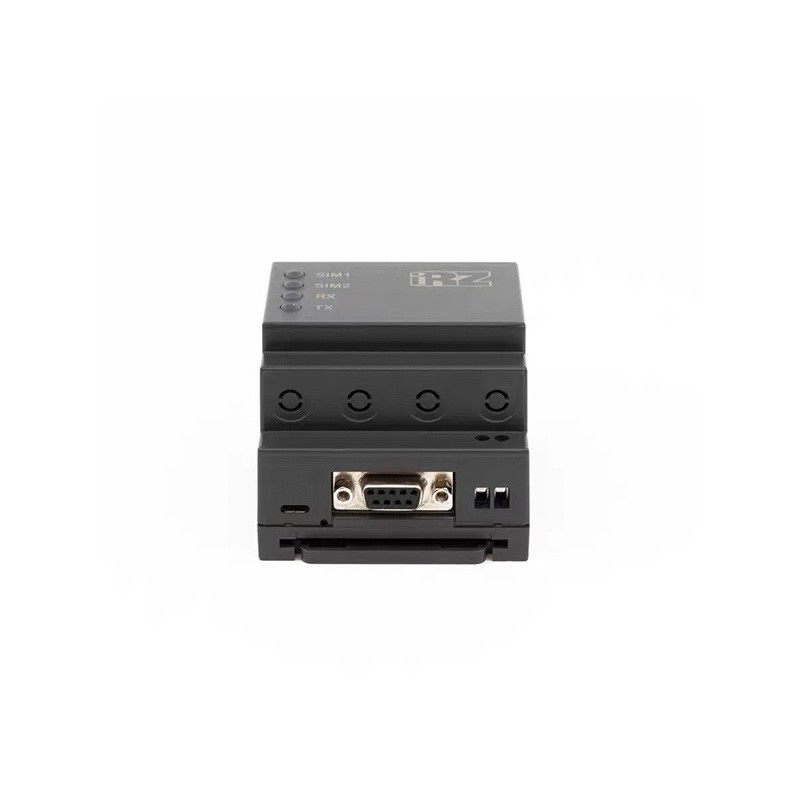

• Интерфейс RS232, реализованный в виде порта DB9-F (стандартный COM-порт);

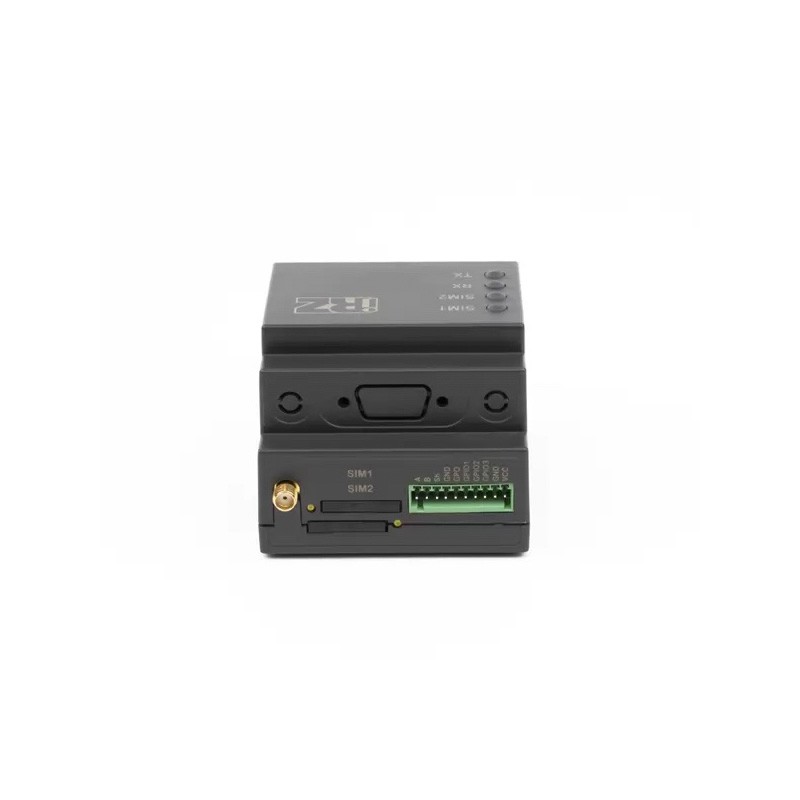

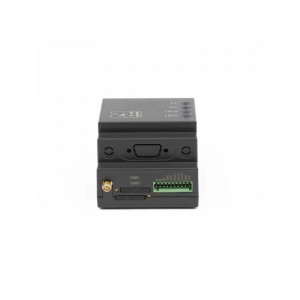

• Интерфейс RS485 на 10-контактном разрывном клеммном коннекторе;
• Дополнительные 3 контакта GPIO (настраиваемые входы/выходы общего назначения) на 10-контактном разрывном коннекторе;
• Дополнительный выход GPO на 10-контактном разрывном коннекторе для питания стороннего оборудования и 4 настраиваемых GPO на разъеме DB9-F.

Порт Micro-USB применяется только для локальной настройки модема и протоколирования его работы.

Модем не имеет встроенной антенны! Для подключения антенны сотовой связи используется стандартный вход SMA-female (50 Ом). К нему могут быть подключены антенны SMA различного форм-фактора: штыревые (накручиваются на корпус), выносные на магнитном основании, врезные, наружные (уличные) для усиленного приема сигнала.

Возможности управления и удаленной настройки

Особенностью работы модема является возможность одновременно функционирования в серверном и клиентском режимах. В первом случае модем работает как с сервер, к которому может подключиться удаленный клиент для опроса и считывания данных. Во втором случае сам модем подключается к удаленному серверу для передачи данных. Единовременно возможна работа с 5 соединениями в любых режимах, доступно указание резервных серверных IP-адресов.

• Поддерживается фирменное приложение ATM Control SE для локальной настройки модема перед его установкой на объекте;
• Удаленное администрирование и опрос осуществляется через серверную инфраструктуру iRZ Collector;
• Имеется полноценный SMS-функционал, в том числе: отправка сообщений при дисконнекте от сервера; отправка сообщений при получении определенных показаний от датчиков; настройка и удаленное управление при помощи команд.

Отказоустойчивость модема поддержана несколькими сторожевыми таймерами, которые перезагружают GSM-модуль при зависании и позволяют настроить плановую перезагрузку через определенный интервал или по точному времени.

Питание, индикация, корпус на DIN-рейку

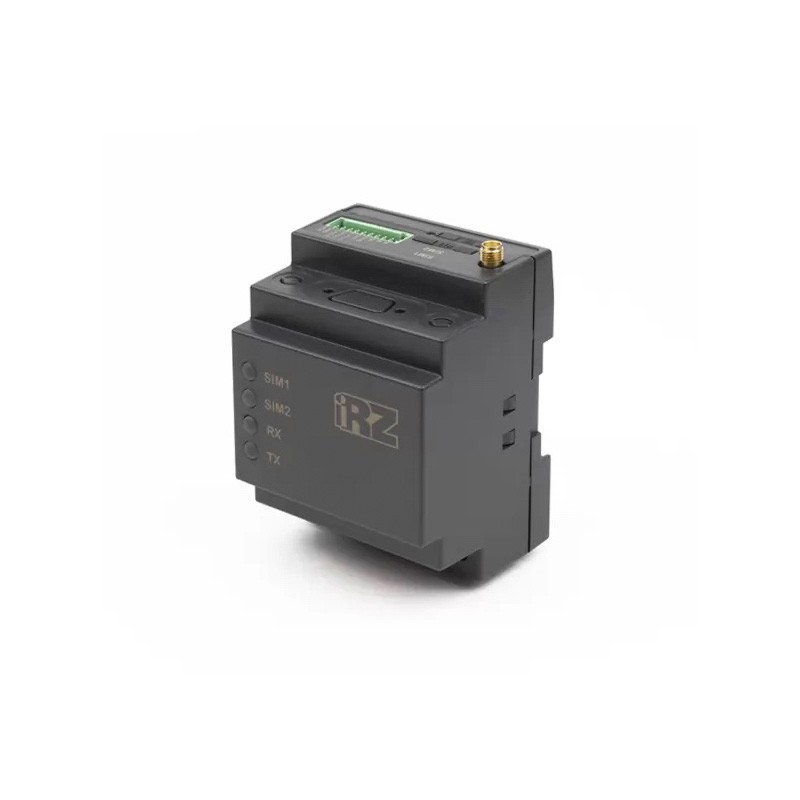

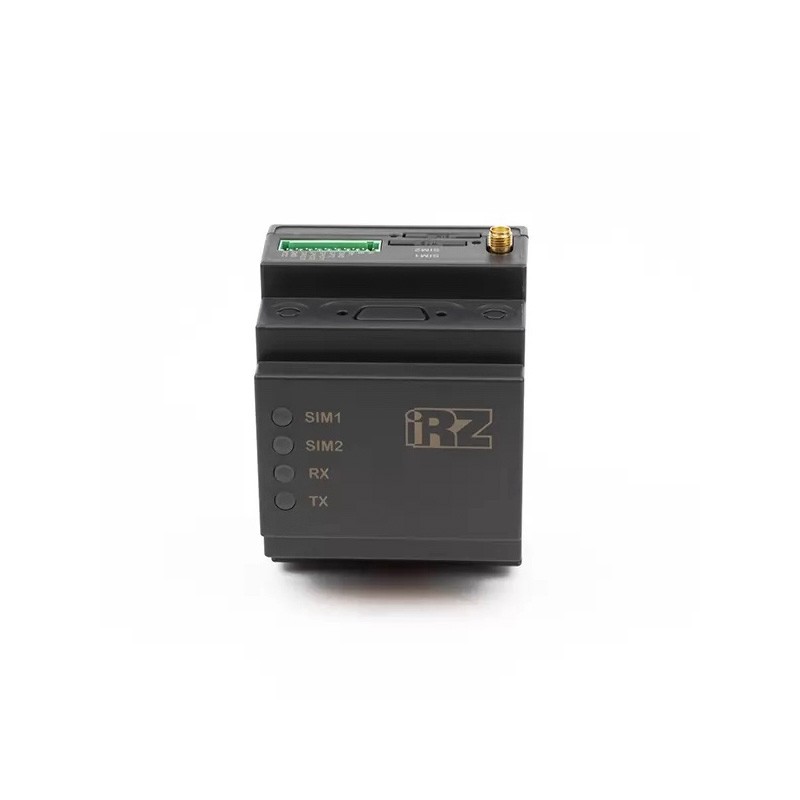

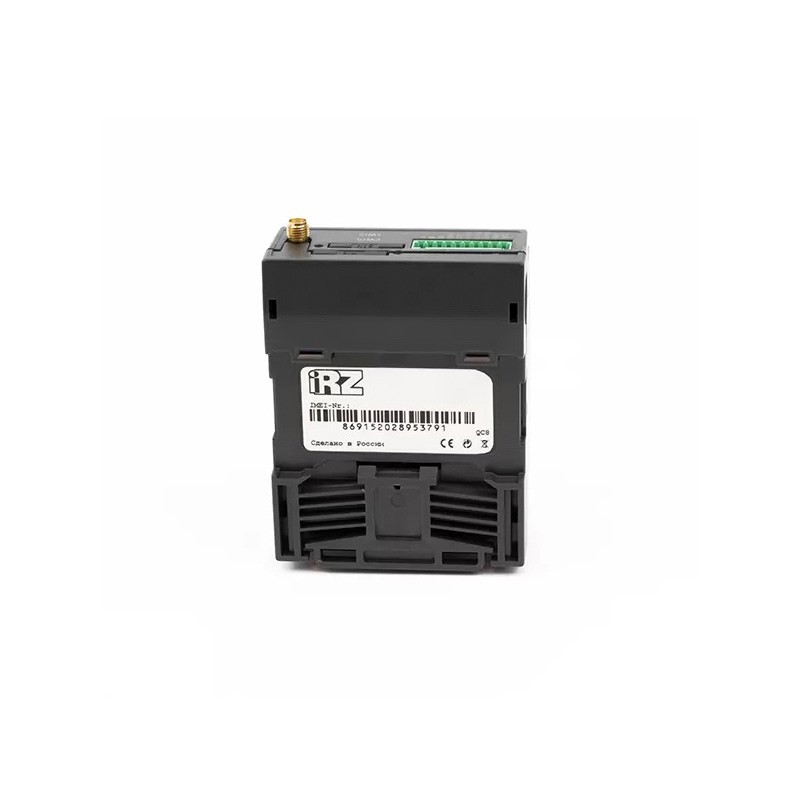

iRZ ATM42.A имеет промышленный дизайн и поддерживает установку на стандартную DIN-рейку серверного шкафа. Прибор оснащен 4 светодиодными индикаторами, которые позволяют определить статус и тип подключения к мобильной сети, отследить передачу данных и другие состояния модема.

Устройство поддерживает входное питание 7–40В, которое должно подаваться от блока питания (покупается отдельно) на клеммный коннектор. Для питания от электрической сети 220В доступна модель со встроенным блоком питания ATM42.B.

Чтобы купить промышленный GSM/LTE-модем iRZ для счетчиков, нажмите «В корзину» и оформите заказ онлайн. Чтобы получить консультацию об оборудовании, задать вопрос об усилении связи или заказать разработку индивидуальной системы связи, позвоните по телефону 8-800-3333-965!

iRZ ATM42.A — краткое описание [PDF, ~2.9Mb]

iRZ ATM42.A — руководство пользователя [PDF, ~1.9Mb]

iRZ ATM42.A — паспорт [PDF, ~226Kb]
