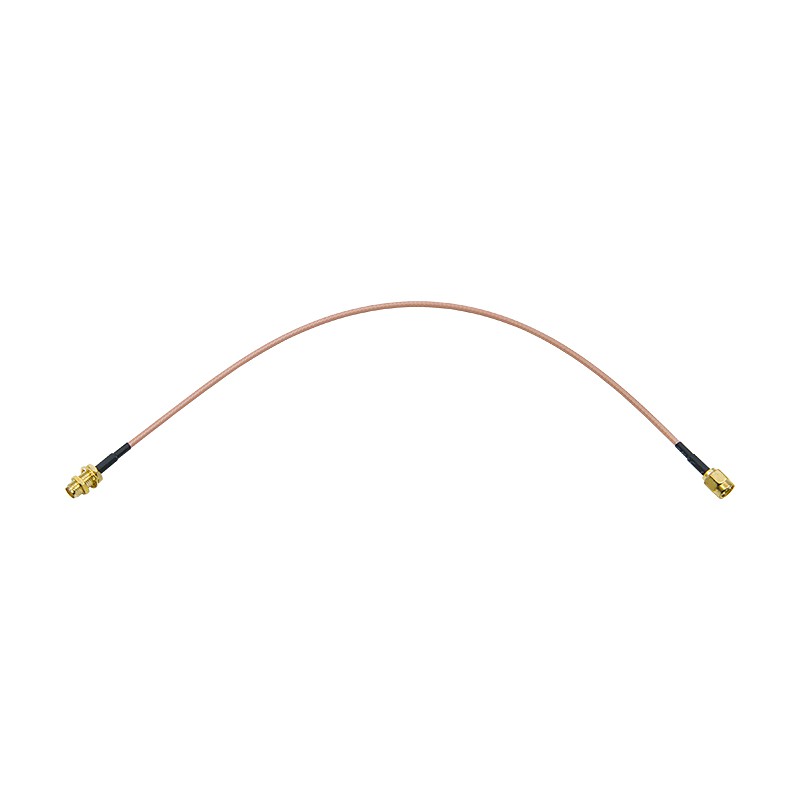

Пигтейл SMA-male - 30 см RG-316 - SMA-female

Короткий адаптер (пигтейл) с разъемами SMA-male и SMA-female для гибкого подключения различного ВЧ-оборудования. Длина 30 см — оптимальный вариант для коммутации внутри корпусов, соединения близко расположенных устройств и обеспечения подвижности при подключении. Изготовлен на базе гибкого кабеля RG-316.

Зачем нужен пигтейл и где его используют?

Пигтейл выполняет роль небольшого удлинителя или переходника между устройствами, расположенными рядом. К примеру, одна сторона подключается к встроенному разъему 3G/4G-роутера, другая — к антенне сотовой связи.

Основные сценарии использования:

• Интеграция модема или роутера в гермобокс с антенной. Уличная установка требует размещения роутера рядом с антенной, чтобы не использовать длинный кабель. Пигтейл соединяет разъем роутера с внутренним коннектором антенны или кабелем снижения;
• Подключение устройств внутри одного корпуса. Когда модули размещены в монтажном шкафу или серверной стойке близко друг к другу, их удобно коммутировать коротким пигтейлом;
• Гибкий подвод к разъему. Толстый жесткий кабель (например, 8D, 10D или промышленный фидер) сложно подключить напрямую к миниатюрным штекерам роутеров и модемов. Пигтейл решает проблему: жесткий кабель соединяется с одной стороной пигтейла, а гибкая часть подводится к разъему устройства;
• Испытательные площадки и измерительное оборудование. Такими адаптерами соединяют измерительные приборы (анализаторы спектра, генераторы сигналов) с антеннами или другими устройствами, когда нужно протестировать радиосистему;
• Соединение устройств, работающих в диапазоне 0-6000 МГц. Такой адаптер заменяет обычную кабельную сборку на коротких дистанциях.

Конструкция переходника: кабель RG-316 и SMA-коннекторы

Изделие собрано на современном автоматизированном оборудовании, которое обеспечивает стабильное качество. Штекеры прочно крепятся на кабеле, а кабельная линия проверяется на исправность перед упаковкой.

• Коаксиал RG-316 с температурной стойкостью. Основа сборки — коаксиал марки RG-316. Это гибкий провод с оболочкой из фторэтиленпропилена (ФЭП). Материал выдерживает экстремальные температуры и устойчив к агрессивным химическим средам и ультрафиолету;

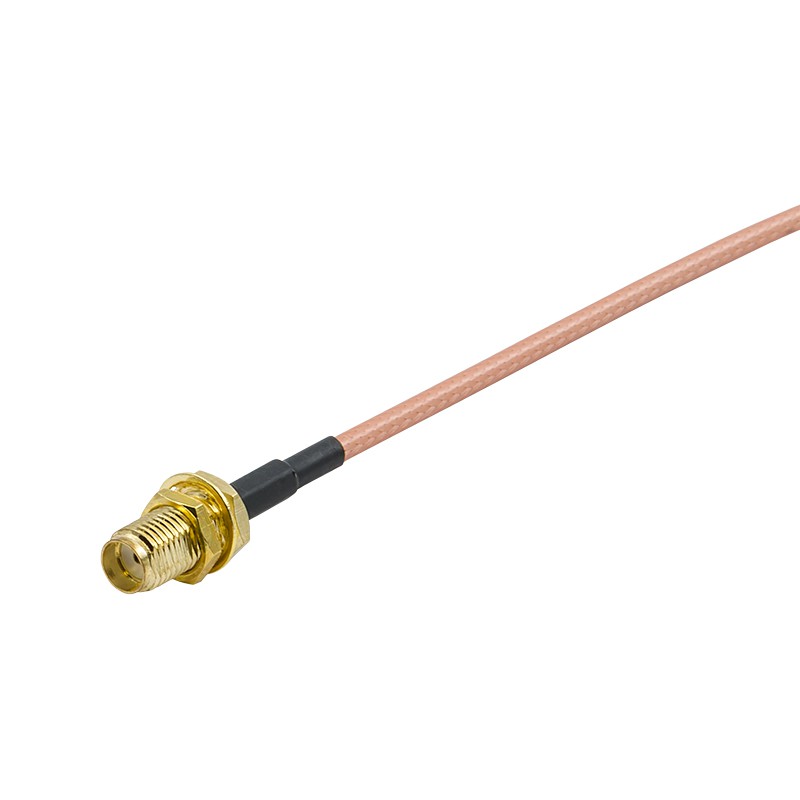

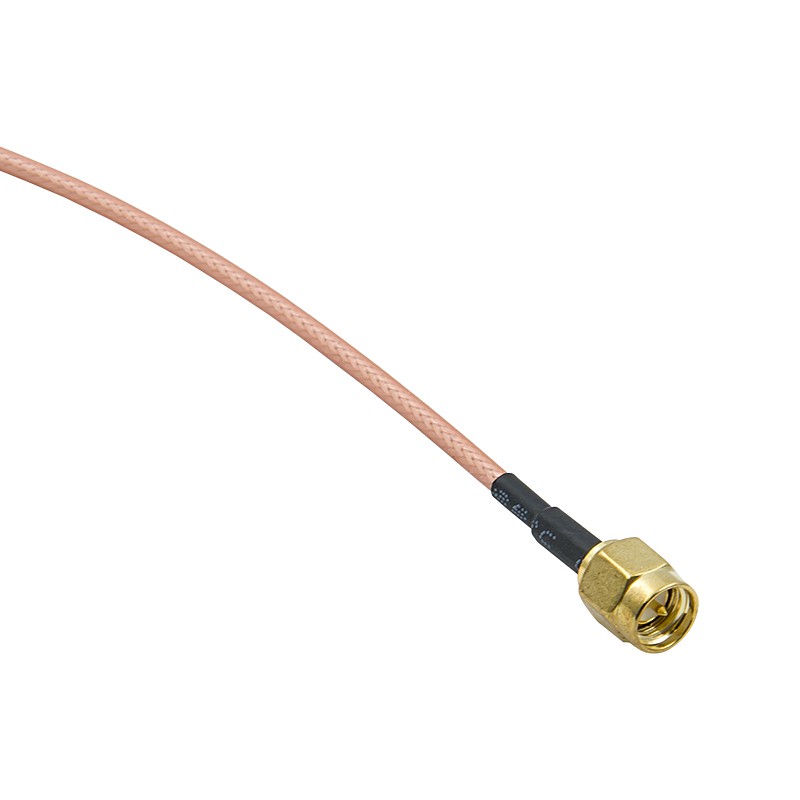

• Разъемы SMA с золотым покрытием контактов. На концах установлены коннекторы SMA-male (вилка) и SMA-female (розетка) с импедансом 50 Ом. Центральные контакты покрыты золотом — это улучшает качество соединения и защищает от окисления. Резьбовое соединение надежно фиксирует контакт и обеспечивает долгий срок службы даже при частом отключении и подключении;
• Монтажная гайка на разъеме SMA-female. Розетка снабжена гайкой для крепления на корпус прибора. Такой монтаж используется для подключения съемных наружных антенн при размещении приемника внутри защищенного бокса;
• Малый вес — всего 12 г. Пигтейл не создает воздействия на подключенный разъем и не вызывает эффекта рычага, при котором подключенное устройство или плата могут повредиться. Большая гибкость коаксиала упрощает монтаж внутри ограниченного пространства корпусов и шкафов;
• Минимальные потери сигнала и высокая гибкость. Потери на длине 30 см практически не влияют на работу системы.

Для соединений, требующих большего расстояния, доступны варианты пигтейла длиной 50 см и 100 см.

Чтобы купить товар, положите изделие в корзину на сайте и оформите заказ. Отправка по России через надежные транспортные службы! Остались вопросы? Задайте их экспертам по телефону 8-800-3333-965 или закажите обратный звонок.
