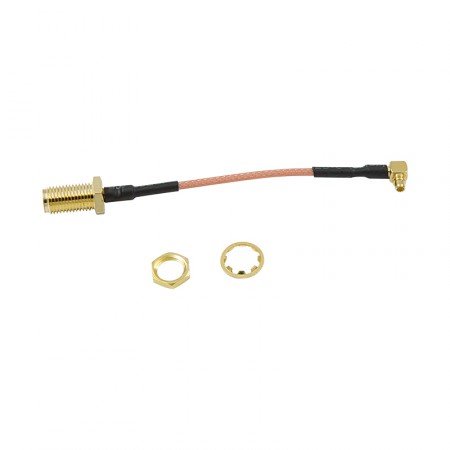

Пигтейл SMA-female - MMCX-male угловой (7 см, кабель RG-178)

Коаксиальный адаптер для соединения внешних антенн с устройствами, оснащенными MMCX-разъемами на плате. Для подключения к антеннам используется разъем SMA-female, а для соединения с платой — коннектор MMCX углового типа. Небольшая длина (всего 7 см) и высокая гибкость делают пигтейл удобным для монтажа в стесненных условиях, таких как корпуса WiFi-роутеров, 4G-модемов или дронов. Этот переходник обеспечивая надежное соединение для радиолюбителей, владельцев мобильных устройств и специалистов по радиотехнике.

Зачем нужен пигтейл на разъем MMCX ?

Адаптер предназначен для подключения внешних антенн к радиомодулям с MMCX-разъемами, которые часто используются в компактной электронике. Хотя в последние годы этот тип коннекторов постепенно вытесняется более новыми стандартами, в некоторых отраслях он продолжает активно эксплуатироваться.

Пигтейл передает высокочастотный сигнал с минимальными потерями, что делает его востребованным в следующих сценариях:

• Ремонт или модификация WiFi-роутеров, GPS-адаптеров или других устройств, поддерживающих подключение наружной антенны;
• Монтаж в дронах для передачи данных телеметрии, GPS, управляющих сигналов или видеопотока;
• Подключение антенн в составе портативных радиостанций, GSM-телефонов, измерительной аппаратуры и медицинской техники;
• Радиолюбительские проекты, где требуется компактное соединение антенны с материнской платой или радиокартой.

Инженеры предпочитают серию разъемов MMCX за качественный контакт, простой тип подключения (на защелке) и хорошую износостойкость (более 500 циклов). Установленный в розетке штекер легко вращается вокруг своей оси и не требует перетыкания, когда необходимо изменить положение кабеля при монтаже оборудования.

В свою очередь, резьбовой коннектор SMA-female совместим со стандартными антеннами для GSM, LTE, WiFi и GPS. Это типовой разъем 50 Ом, который широко применим для передачи сигнала высокой частоты.

Как работает антенный переходник?

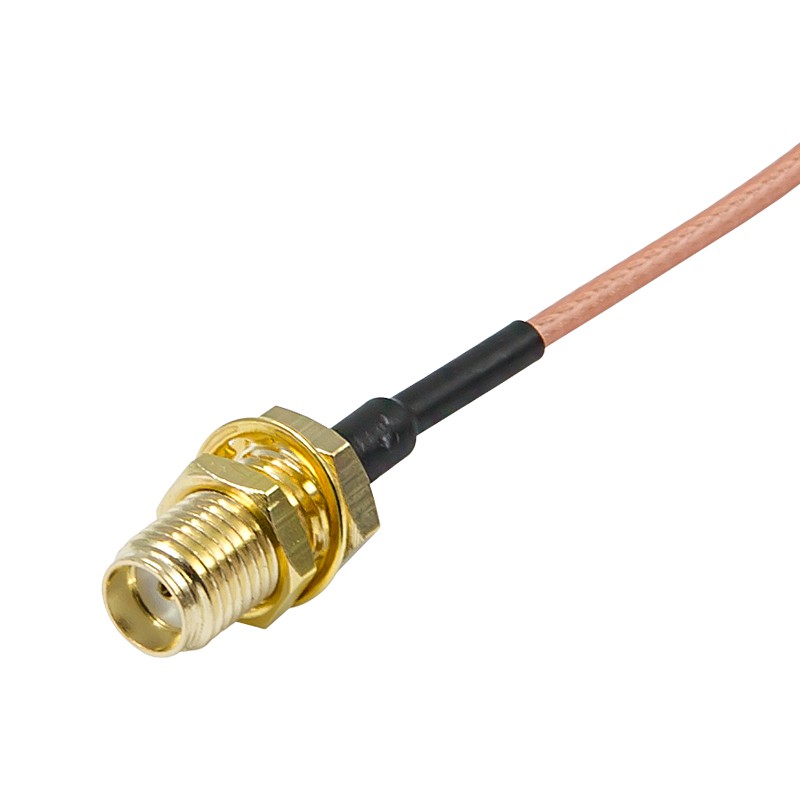

Пигтейл передает высокочастотный сигнал от антенны к радиомодулю через кабель RG-178 с волновым сопротивлением 50 Ом. Розетка SMA-female соединяется с антенной, а угловой коннектор MMCX-male подключается к плате устройства.

• Гибкость радиокабеля RG-178 позволяет аккуратно прокладывать его внутри корпусов, огибая элементы электроники. Переходник вносит минимальные потери сигнала, обеспечивая стабильную работу на частотах, характерных для современных стандартов связи;

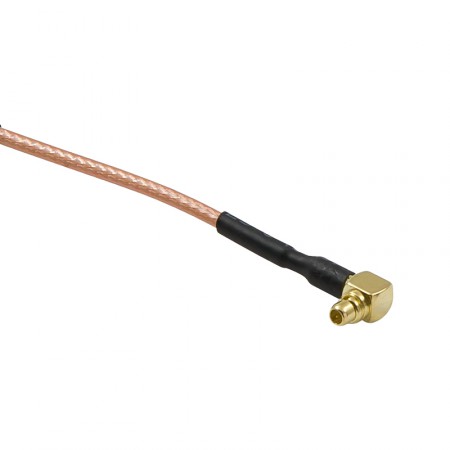

• Угловой дизайн MMCX-male снижает риск повреждения разъема при установке, особенно в тесных пространствах, таких как гермобоксы или корпуса роутеров;
• Малая длина 7 см экономит место в корпусах устройств, таких как дроны или миниатюрные радиомодули. Этот пигтейл предназначен для самых миниатюрных устройств. Если элементы внутри вашего устройства расположены на большем расстоянии, используйте пигтейл 15 см.

Адаптер с коннекторами SMA-female и MMCX-male — это компактное решение для подключения антенн в WiFi-роутерах, 4G-модемах, авиатехнике и радиолюбительских системах. Закажите его в нашем каталоге или уточните интересующую информацию по телефону 8-800-3333-965!
