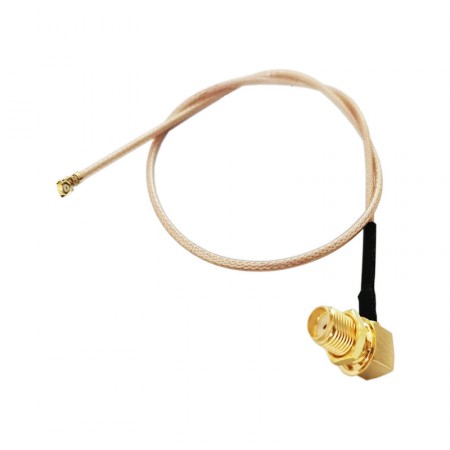

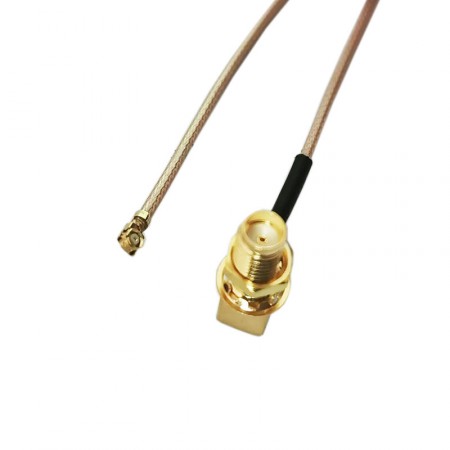

Пигтейл SMA-female угловой - U.FL/IPX (30 см, кабель RG-178)

Антенный адаптер для подключения внешних антенн к радиомодулям, роутерам или модемам с разъемами на плате U.FL (IPX). Он передает высокочастотный сигнал в сетях GSM, 3G, LTE и других, обеспечивая стабильное соединение при удобном подключении за счет гибкого кабеля. Угловой разъем SMA-female позволяет компактно разместить кабель в гермобоксах или корпусах устройств, где прямой разъем не умещается или может быть поврежден при сильном изгибе.

Когда применяются пигтейлы — гибкие переходники?

Пигтейл — это переходник, реализованный в виде короткого отрезка кабеля с установленными разъемами. Длина 30 см и гибкость кабеля RG-178 делают его удобным для использования в монтажных шкафах или антенных боксах. Адаптер применяется с антеннами для улучшения качества связи в зонах слабого покрытия или при интеграции оборудования внутрь металлических корпусов.

Угловой разъем SMA-female отличает этот адаптер от варианта с прямым подключением. Он позволяет:

• Размещать оборудование вплотную к стенкам корпуса, экономя место;
• Устранить изгиб кабеля у основания разъема SMA, снижая риск его повреждения;
• Упростить монтаж в гермобоксах с внутренними разъемами male-типа.

Кабель RG-178 диаметром 2,5 мм обеспечивает высокую гибкость, что облегчает прокладку в стесненных условиях. В отличие от толстых радиокабелей, он не создает нагрузки на разъемы и легко огибает углы. Оболочка из FEP устойчива к высоким температурам и агрессивным средам, что гарантирует долговечность даже при уличной установке. Пигтейл оказывает минимальное воздействие на сигнал (затухание на уровне 0,5 дБ).

Принцип работы и сценарии применения

Пигтейл соединяет антенну с радиомодулем устройства. Угловой разъем SMA-female подключается к антенне или кабельной сборке, а противоположный разъем U.FL — к плате роутера, модема или радиокарты. На плате разъем U.FL имеет высоту 2,5 мм и площадь 9 мм², что делает его подходящим для встраиваемых роутеров и компактных модемов Mini PCI-e. Его хрупкость требует бережного обращения, поэтому адаптер лучше использовать в стационарных системах без частого отсоединения.

Пигтейл применяется в различных задачах:

• Подключение 3G/4G-модемов формата Mini PCI-e к внешним антеннам для стабильного интернета;
• Монтаж в уличных антенных боксах для защиты оборудования от погодных условий. Пигтейл с угловым разъемом SMA-female удобен для интеграции оборудования в такие антенные решения, как Petra BB MIMO UniBox-2, ASTRA 3G/4G MIMO USB BOX и другие;
• Ремонт радиооборудования, в составе которого используются пигтейлы;
• Создание тестовых стендов для проверки радиооборудования, включая анализаторы и генераторы;
• Разработка самодельных систем связи с использованием радиокарт. Наличие гайки на разъеме SMA позволяет фиксировать его на приборных панелях и корпусах.

Адаптер поддерживает частоты до 6 ГГц, что делает его универсальным для современных стандартов связи. Он эффективен в ситуациях, где нужно минимизировать потери сигнала при компактной установке.

Пигтейл с разъемами SMA-female и U.FL (IPX) — это надежное решение для подключения антенн в профессиональных системах связи. Оформите заказ на сайте или позвоните по телефону 8-800-3333-965, чтобы получить консультацию и подобрать совместимое оборудование!
