Модем 3G/4G M.2 Quectel EM12-G

Цена: 10500 р.
Категория: Модемы M.2
Наличие: В наличии

Артикул: 2859

Купить
В сравнение

Quectel EM12-G — сотовый модуль 3G/4G формата M.2 для встраиваемых решений, систем межмашинного взаимодействия (M2M) и интернета вещей (IoT). Модем в полной мере реализует возможности высокой категории LTE Cat. 12, обеспечивая скорость приема до 600 Мбит/с и передачи до 150 Мбит/с. Устройство поддерживает агрегацию до трех полос частот, модуляцию 256QAM и является одной из самых универсальных и современных разработок Quectel для построения LTE-роутеров и комплексных решений, требующих широкополосного доступа в мобильный интернет.

Высокоскоростной модуль Quectel с поддержкой LTE Cat. 12

Quectel EM12-G обладает поддержкой широко набора частотных диапазонов (бэндов) и полностью совместим с сотовыми сетями 3G и 4G/LTE в России и многих других странах мира. Благодаря поддержке агрегации частот, модуляции 256QAM и технологии передачи данных MIMO, теоретическая максимальная скорость на загрузку достигает 600 Мбит/с.

  • Агрегация частот (Carrier Aggregation) — технология использования двух и более смежных или несмежных полос частот для передачи данных. На сегодняшний день технология агрегации частот является одним из основных инструментов, позволяющих расширить пропускную способность сотовой сети и обеспечить внушительные скорости мобильного интернета, декларируемые высокими категориями стандарта LTE-Advanced. Сотовый модуль Quectel EM12-G поддерживает агрегацию до трех полос частот на загрузку (3CA).
  • Модуляция — способ «кодирования» сигнала. Чем более сложная модуляция используется, тем больше полезной информации может быть передано за единицу времени. Модем Quectel поддерживает модуляцию 256QAM на загрузку и 64QAM на отправку.
  • Технология MIMO позволяет организовать передачу данных в нескольких независимых потоках, разнесенных пространственно или по поляризации. Реализация передачи сигнала в многоканальном режиме MIMO позволяет существенно ускорить передачу данных в 4G-сетях. Согласно техническим спецификациям, Quectel EM-12G поддерживает конфигурации MIMO 2x2 и 4x2.

Следует учитывать, что поддержка вышеперечисленных технологий должна также осуществляться на стороне сотового оператора. Если оборудование базовой станции оператора не рассчитано на работу в максимальных режимах Quectel EM12-G, пропускная способность будет ограничена.

Для полноценного использования сотовый модуль должен быть подключен к интерфейсу USB 3.0 и использоваться с платами роутеров, поддерживающих гигабитное проводное соединение и/или современные стандарты беспроводных WiFi-сетей. На сайте производителя доступны драйверы для современных операционных систем семейства Windows (Windows 7 и выше), Linux и Android.

Подключение антенн сотовой связи

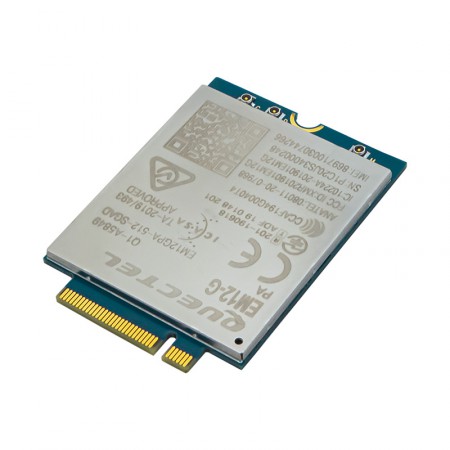

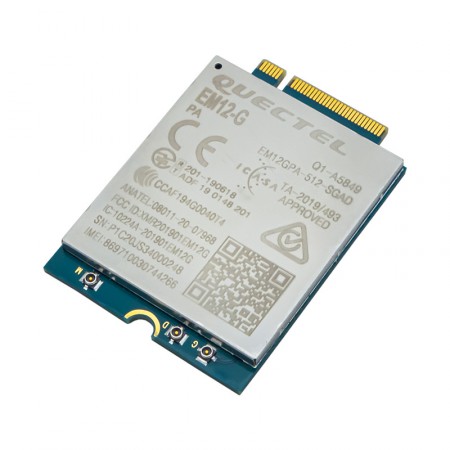

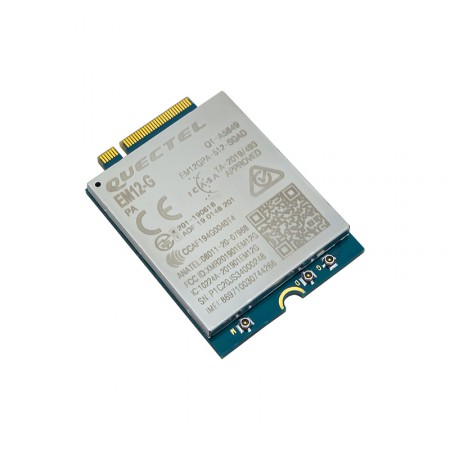

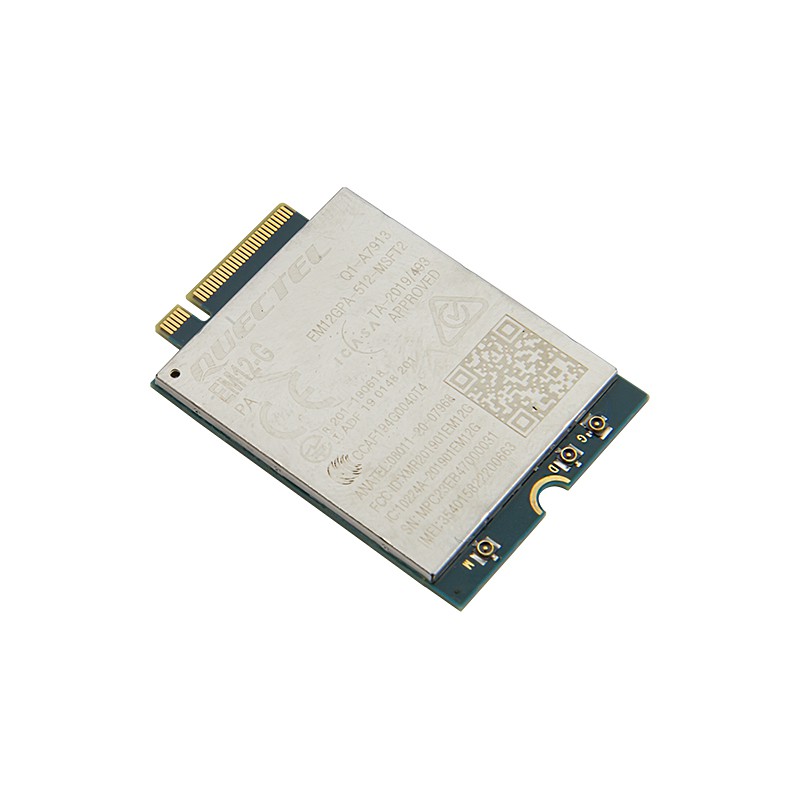

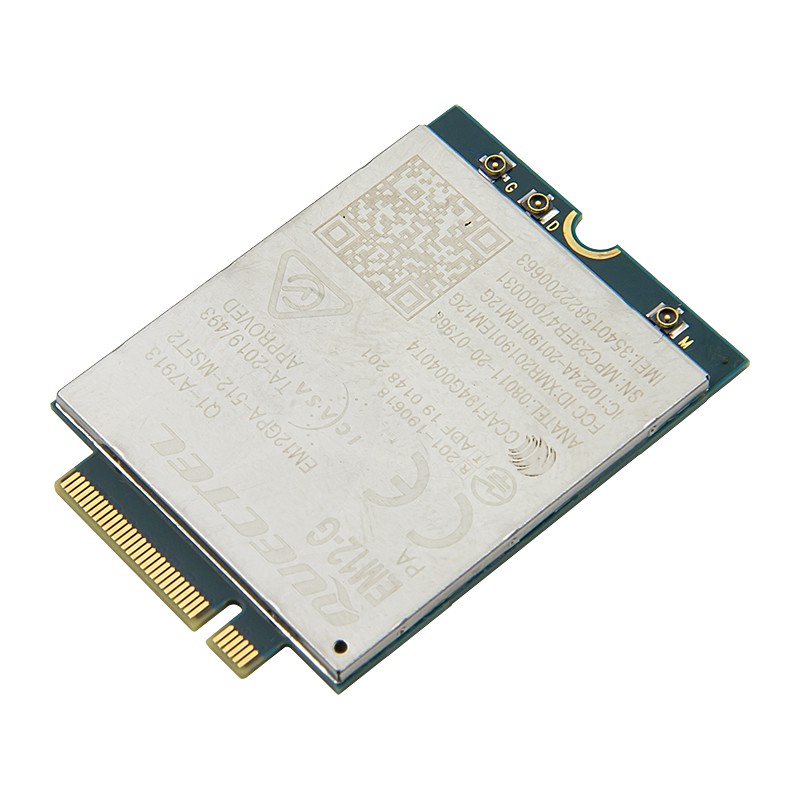

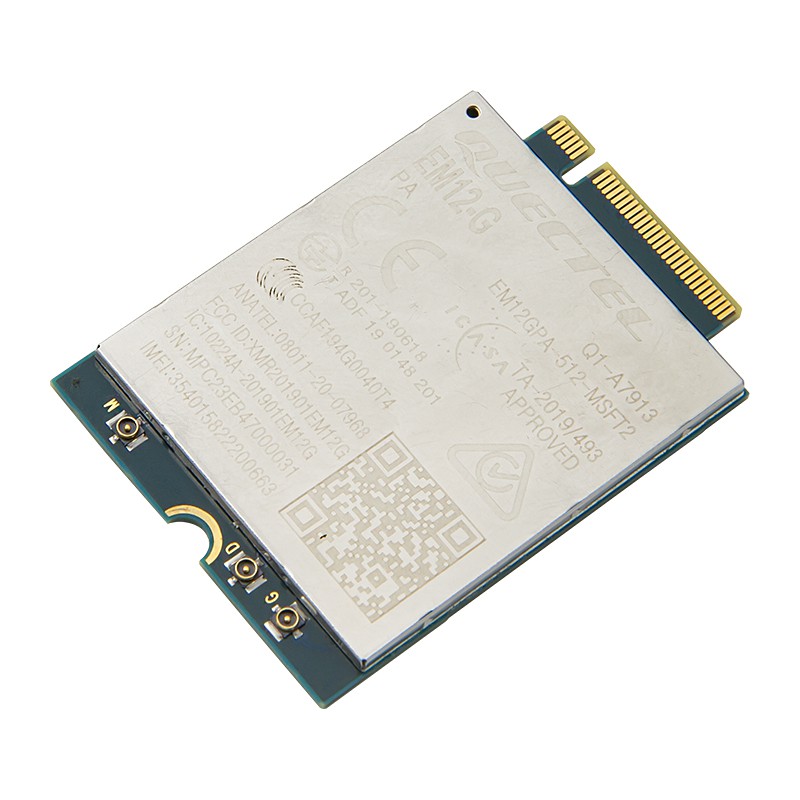

Quectel EM12-G не имеет собственного корпуса и выполнен в формате радиокарты для установки в оборудование пользователя. На плате модема установлен порт M.2, который реализует высокопроизводительный интерфейс USB 3.0. Для подключения антенн используются три низкопрофильных разъема MHF4. Конфигурация антенных портов позволяет подключить две антенны сотовой связи (для реализации режима MIMO), а также антенну геолокации (GPS/ГЛОНАСС/Beidou/Galileo/QZSS). Интересным инженерным решением является то, что антенна геолокации может быть подключена как к отдельному разъему, так и к одному из «сотовых» разъемов.

Антенны и антенные адаптеры (пигтейлы) не входят в комплект поставки Quectel EM12-G и приобретаются отдельно исходя из нужд пользователя и специфики эксплуатации.

Универсальный модем Quectel EM12-G для интеграции

Размеры EM12-G составляют всего 42 x 30 x 2,3 мм, вес сотового модуля — примерно 7 г. Столь компактный и легкий модем можно легко встроить в корпус уличного 4G-клиента, кастомного роутера, банкомата, информационного терминала, оборудования сигнализации, безопасности и управления. Помимо использования в профессиональных сферах (промышленная- и бизнес-автоматизация, IT, безопасность, логистика), Quectel EM12-G представляет интерес для инженеров-любителей.

Широкий диапазон рабочих температур позволяет встраивать EM12-G в оборудование, эксплуатируемое на улице. Рекомендуемая рабочая температура модуля находится в диапазоне от -30°С до +70°С, а расширенная (допустимая) — от -40°С до +85°С. При установке сотового модуля необходимо позаботиться о надежной защите от влаги и пыли.

Quectel EM12-G — высокоскоростной модем LTE Cat. 12 в формате радиокарты M.2. Технические характеристики EM12-G позволяют рекомендовать этот модем для решения широкого круга задач в различных профессиональных сферах. Чтобы купить M.2-модем Quectel EM12-G, добавьте товар в корзину и оформите заказ онлайн. Для получения бесплатной консультации позвоните по телефону 8-800-3333-965.

Модем Quectel EM12-G — буклет [PDF, ~423Kb]

Модем Quectel EM12-G — инженерная документация [PDF, ~1.36Mb]

Характеристики
Поддерживаемые частотные диапазоны 3G: Band 1/2/3/4/5/8/9/19 (2100/1900/1800/1700/850/900/1700/800 МГц)
LTE FDD: Band 1/2/3/4/5/7/8/9/12/13/14/17/18/19/20/21/25/26/28/29*/30/32*/66 (2100/1900/1800/1700/850/2600/900/1800/700/700/700/700 /850/850/800/1500/1900/850/700/700*/2300/1500*/1700 МГц)
LTE TDD: Band 38/39/40/41 (2600/1900/2300/2500 МГц)

* — Band 29 и 32 поддерживаются только в режиме агрегации в качестве вторичной компонентной несущей
Категория LTE LTE Cat. 12 (скорость приема до 600 Мбит/с, передачи — до 150 Мбит/с)
Агрегация несущих частот LTE (Downlink) Агрегация двух полос частот из разных диапазонов:
B1+B3/B5/B18/B19/B20/B26
B2+B4/B5/B12/B13/B14/B29/B30/B66
B3+B5/B7/B8/B19/B20/B28
B4+B5/B12/B13/B29/B30
B5+B7/B25/B30/B66
B7+B20/B28; B12+B25/B30
B13+B66; B14+B30/B66
B19+B21; B20+B32
B25+B26/B41; B29+B30
B39+B41; B66+B12/B29/B30

Агрегация двух полос частот внутри одного диапазона:
B2+B2; B3+B3; B4+B4; B7+B7; B25+B25; B38+B38; B39+B39; B40+B40; B41+B41; B66+B66

Агрегация трех полос частот из разных диапазонов:
B1+B3+B5/B7/B8/B19/B20/B28; B1+B7+B20
B2+B4+B5/B13; B2+B5+B30; B2+B12+B30
B2+B14+B66; B2+B29+B30
B3+B7+B8/B20/B28
B4+B5+B30; B4+B12+B30; B4+B29+B30
B5+B66+B2; B13+B66+B2
B66+B12+B30, B66+B29+B30; B66+B5+B30

Агрегация трех полос частот из одного и разных диапазонов:
B2+B2+B5/B13
B3+B3+B1/B7/B20/B28; B3+B7+B7;
B4+B4+B5/B13; B7+B7+B28
B25+B25+B26; B39+B39+B41
B41+B41+B25/B39
B66+B66+B2/B5/B13/B14

Агрегация трех полос частот внутри одного диапазона:
B40+B40+B40; B41+B41+B41 B66+B66+B66
Агрегация несущих частот LTE (Uplink) B3+B3; B41+B41
Формат M.2 (интерфейс USB 2.0 / USB 3.0)
Стандарты геопозиционирования GPS, ГЛОНАСС, Beidou, Galileo, QZSSS
Порты и интерфейсы 1 x MHF4 (для подключения 3G/4G-антенн)
1 x MHF4 (комбинированный разъем для подключения второй 3G/4G-антенны и антенны геолокации)
1 x MHF4 (для подключения антенны геолокации)
Питание 3,135–4,4 В (типичное значение 3,7В)
Температура эксплуатации от -30°С до +70°С
Расширенная температура эксплуатации (допускается при правильном монтаже, может потребовать дополнительного охлаждения) от -40°С до +85°С
Температура хранения от -40°С до +90°С
Размер 42 x 30 x 2,3 мм
Вес 7 г
