Пигтейл корпусной N-female - 25 см. RF1.13 - MHF4

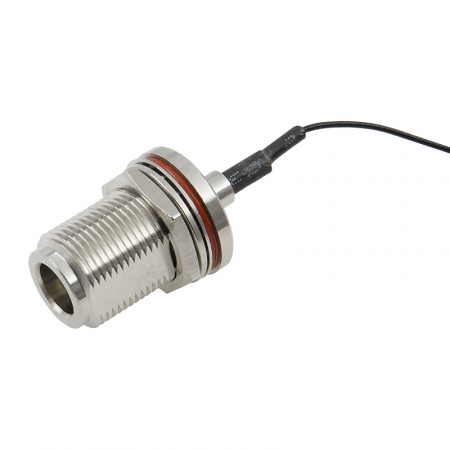

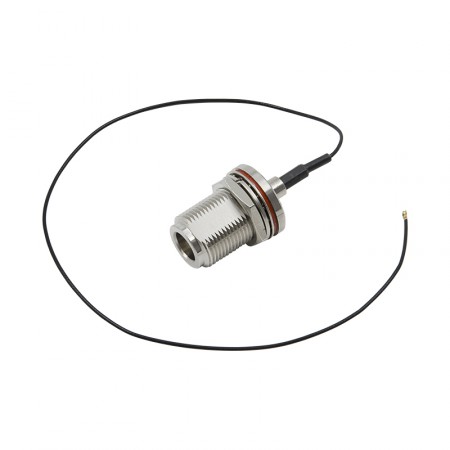

Переходник-адаптер для подключения кабельных сборок антенн к сотовым модулям формата M.2. Этот пигтейл снабжен корпусной версией разъема N-female (с гайкой) и низкопрофильным соединителем MHF4. Особенностью пигтейла является малый диаметр использованного кабеля, благодаря чего адаптер может устанавливаться в оболочки устройств, где требуется максимальная экономия пространства, а прокладка провода требует сгибаний.

Что такое антенный адаптер и для чего он может использоваться?

Пигтейлами называют короткие кабельные сборки, оснащенные крупными ВЧ-соединителями и компактными разъемами для подключения радиокарт и сотовых модулей. Такие переходники применяются, чтобы соединить небольшой порт радиоустройства с наружной антенной.

Установка разъемов на гибком проводе служит для удобного перехода от толстого кабеля снижения к миниатюрному входу устройства. Достаточно большая длина кабеля (25 см) позволяет выполнить удобную коммутацию, когда подключаемая карта M.2 располагается внутри герметичного бокса или корпуса.

Пигтейлы используются в самых разных сценариях:

• При сборке LTE-роутеров для подключения модема к наружной антенне или кабелю снижения уличной антенны;
• При интеграции модемов в гермобоксы уличных антенн;
• При разработке WiFi-решений с беспроводными адаптерами M.2;
• Для прочих коммутаций в составе измерительного оборудования, временных подключений или организации нестандартных схем подключения.

Пигтейл N-типа для современных модемов-плат M.2

Разъемы на переходнике установлены обжимным методом с помощью заводского оборудования. Этот пигтейл использует следующие элементы:

• Корпусной разъем N-female (розетка). Коннектор имеет гайку для фиксации на внешней стороне прибора. Разъем является стандартным соединителем для антенн и других устройств с волновым сопротивлением 50 Ом. Надежность контакта достигается резьбовым соединением. Исполнение под корпус позволяет применять пигтейл как в составе сборных решений, так и отдельно при необходимости соединить плату модема с кабельной сборкой или накручивающейся N-антенной;
• Низкопрофильный коннектор MHF4. Данный вид соединителей устанавливаются на компактные платы-модемы формата M.2, адаптеры WiFi и некоторые другие беспроводные устройства. Модемы M.2 популярны для интеграции в LTE-роутеры и другие устройства коммуникаций, но также их можно использовать через USB-переходник. Особенностью коннектора является очень малый размер (около 4 мм²), что позволяет производителям экономить пространство и выпускать более компактные платы. Высота соединенной пары (вилки и розетки) не превышает 1,2 мм;

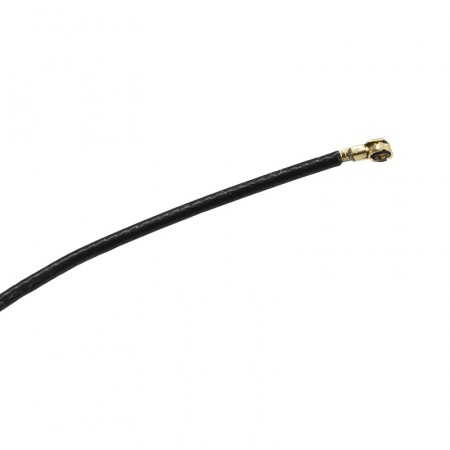

• Кабель RF1.13 длиною 25 см. Разъемы установлены на ультратонкий и гибкий коаксиальный провод RF1.13. Как следует из названия, его диаметр — всего 1,13 мм. Такая среда передачи имеет большой коэффициент затухания, но дает большое удобство при монтаже внутри компактных боксов и корпусов роутеров.

Если вы планируете использовать антенну или кабельную сборку с миниатюрным разъемом SMA, используйте отдельный пигтейл SMA-female — MHF4.

Чтобы купить адаптер N-female на MHF4, нажмите «В корзину» и оформите заказ онлайн. Если ваш проект требует индивидуального подхода, позвоните по телефону 8-800-3333-965! Наши менеджеры готовы дать совет или разработать отдельный проект усиления с учетом ваших требований и обстоятельств.
