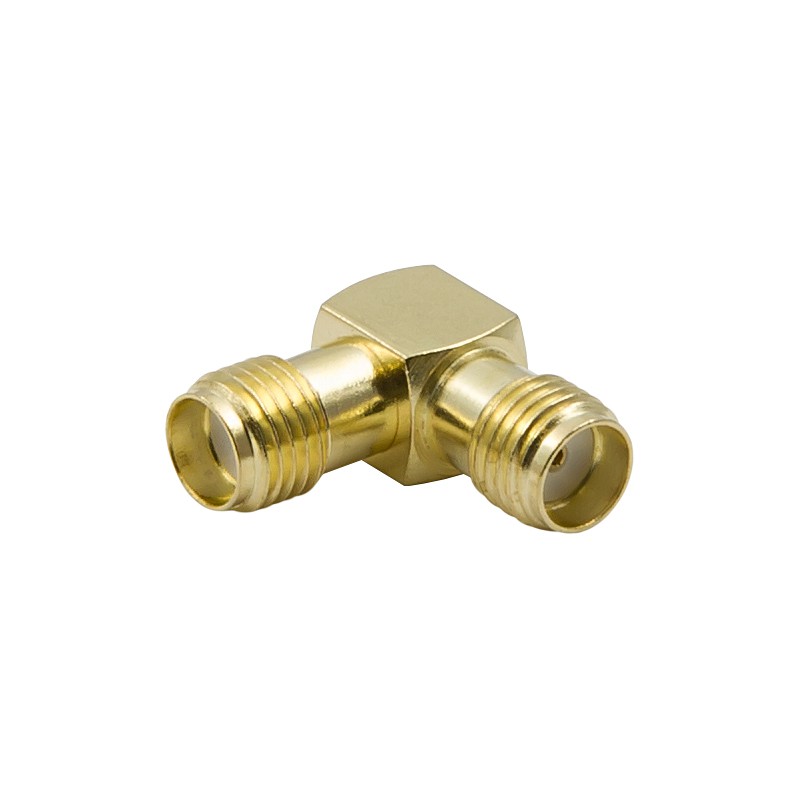

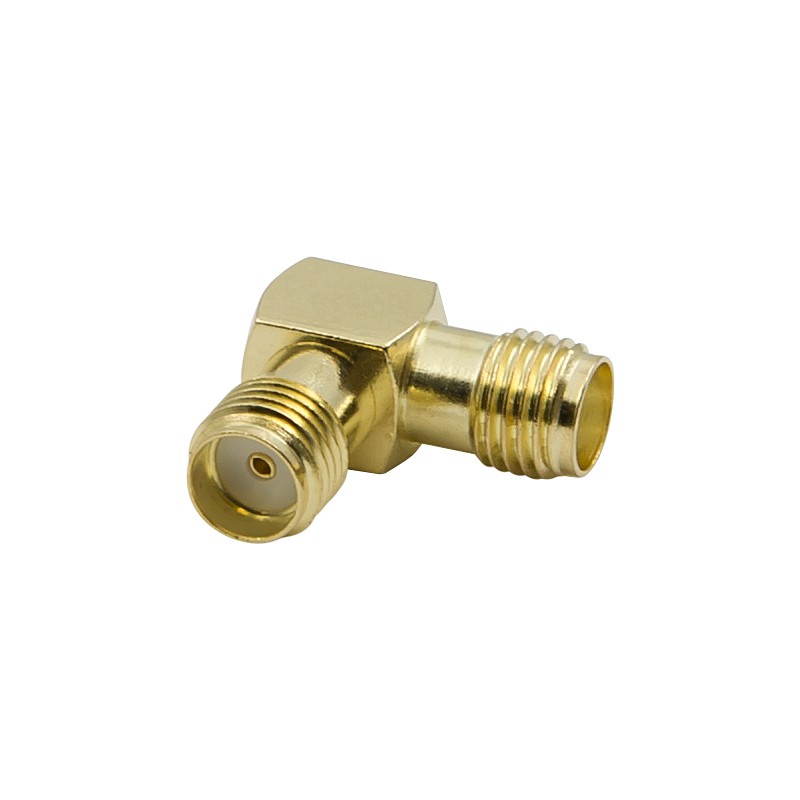

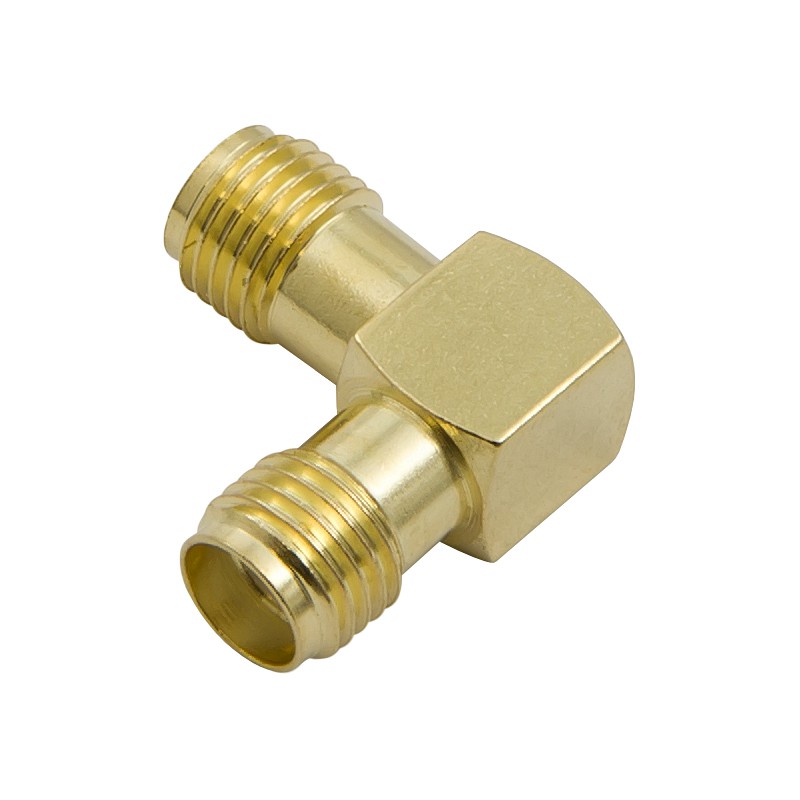

Переходник S-422 угловой SMA-female - SMA-female

Угловой адаптер с двумя разъемами SMA-female для соединения кабельных сборок под углом 90°. Конструкция позволяет состыковать два кабеля с коннекторами SMA-male в ситуациях, где неудобно прямое соединение. Волновое сопротивление 50 Ом обеспечивает согласование с радиотехникой.

Расшифровка маркировки S-422

Обозначение S-422 — это компактная запись основных параметров адаптера:

• Буква S означает серию SMA;
• Первая цифра 4 — угловое исполнение 90°;
• Вторая цифра 2 — конфигурация разъема А («мама»);
• Третья цифра 2 — конфигурация разъема В («мама»).

В нашей линейке также представлены варианты S-411 (угловой male-male) и S-412 (угловой male-female) — выбор зависит от типа разъемов на соединяемых кабелях. Также доступны прямые переходники с разной комбинацией вилок/розеток (S-311, S-322, S-312).

Зачем нужна угловая конструкция?

Прямые переходники размещаются на одной оси с ответными разъемами. Если один из коннекторов располагается сбоку, с помощью прямого переходника выполнить соединение бывает неудобно: требуется изогнуть провод, что может привести к повреждению его внутренней конструкции или создать избыточную нагрузку. В свою очередь, угловой адаптер допускает более гибкие конфигурации, особенно в случаях, когда необходимо резко изменить направление кабеля на 90°.

Адаптер S-422 востребован везде, где нужно соединить два разъема SMA-male под прямым углом:

• Подключение выносных антенн к LTE/3G-модемам, роутерам и телефонам в стесненных условиях;
• WiFi-системы с направленными антеннами;
• Измерительные стенды и лабораторное оборудование;
• Радиолюбительские конструкции с компактной компоновкой;
• Соединение кабельных сборок для удлинения или прокладки вдоль углов.

Простая конструкция с низкими потерями

Адаптер имеет элементарный конструктив без подвижных элементов. Центральные контакты имеют золотое покрытие. Вносимые потери обычно не превышают 0,5–1 дБ. Латунный корпус обеспечивает механическую прочность, а покрытие — защиту от коррозии. Вес 4 г позволяет использовать адаптер без риска «вырвать» разъем под собственной массой.

Чтобы купить угловой переходник SMA-female, добавьте товар в корзину и оформите заказ онлайн. Нужна помощь с подбором? Звоните 8-800-3333-965.
