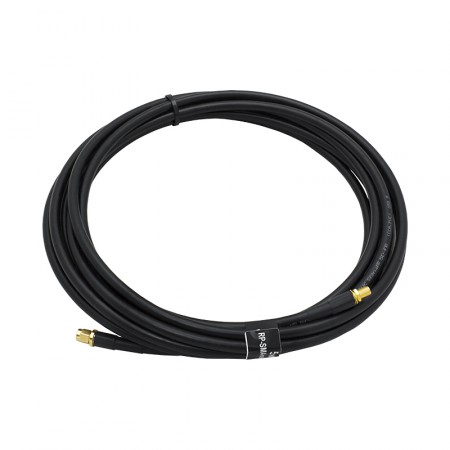

Кабельная сборка RP-SMA-male - 5 метров 5D-FB - RP-SMA-female

Джамперный кабель с коннекторами RP-SMA-male и RP-SMA-female (то есть «мама» и «папа») для WiFi-оборудования и антенн. Эта сборка изготовлена с использованием кабеля марки 5D-FB, которая отличается низкими потерями и достаточной гибкостью для удобства прокладки.

Кабель 5D для подключения антенн и WiFi-оборудования

Благодаря использованию разъемов с обратной полярностью RP-SMA, этот радиокабель совместим со многими устройствами WiFi, включая беспроводные точки доступа, радиомосты, маршрутизаторы, усилители и т. п. Основные сферы эксплуатации включают:

• Коммутация оборудования WiFi с антеннами выносного типа (на магните, врезными, уличными). Часто антенны имеют собственный встроенный кабель, и такая кабельная сборка помогает удлинить его на дополнительные 5 метров;
• Вынос точки приема за пределы экранированного корпуса, серверного шкафа, закрытого помещения и т. п. Возможен вынос не только отдельно приобретаемых излучателей, но и штатных круговых антенн, если они съемные;
• Для тестирования и отладки устройств при их подключении к спец. оборудованию (для измерения мощности, исследования спектра, генерации сигнала и т. п.);
• Чтобы нарастить длину провода при переносе оборудования без прокладки полностью новой трассы.

Кабель 5D, из которого изготовлена эта сборка, хорошо известен радиоинженерам и энтузиастам. Этот провод с внешним диаметром 7,54 мм имеет пониженные показатели затухания. Благодаря этому, радиосигнал передается по проводу с малыми потерями. Кабель как и разъемы, имеет сопротивление 50 Ом (стандартное для WiFi-систем). При этом серия 5D сохраняет достаточную гибкость и эластичность, которая упрощает монтаж на стационарных объектах или временную коммутации при проведении пусконаладочных работ или тестировании оборудования.

По своей структуре марка 5D-FB соответствует коаксиальным радиокабелям. В центре провода размещается проводящая жила из омедненного алюминия (CCA). Диаметр жилы — 1,8 мм. Следующий слой из диэлектрика (вспененный PE) обеспечивает соосное расположение жилы и внешнего экрана. Последний, в свою очередь, состоит из проволочной оплетки и сплошной фольги. Внешняя оболочка (PVC) черного цвета устойчива к низким (до -40°C) и высоким (до -75°C) температурам, а также к ультрафиолету.

Примечания по изготовлению и тестированию

На концы провода длиною 5 метров устанавливаются обжимные разъемы. Их особенностью является использование металлической гильзы, подлежащей опрессовке. При помощи кримпера (обжимных клещей) гильза сжимается, приобретает шестигранную форму и тем самым скрепляет корпус разъема и участок кабеля. При правильной эксплуатации такие разъемы не «сползают» с провода, не «прокручиваются» и не «болтаются», что гарантирует надежный контракт и долговечность изделия. Для герметизации и эстетической целостности поверх гильзы надевается термоусадка.

Каждая произведенная кабельная сборка отправляется на тестирование. В процессе испытаний проверяется отсутствие КЗ, целостность проводника, прочность обжима. Только после того, как исправность изделия подтверждено тестами, оно поступает в продажу.
