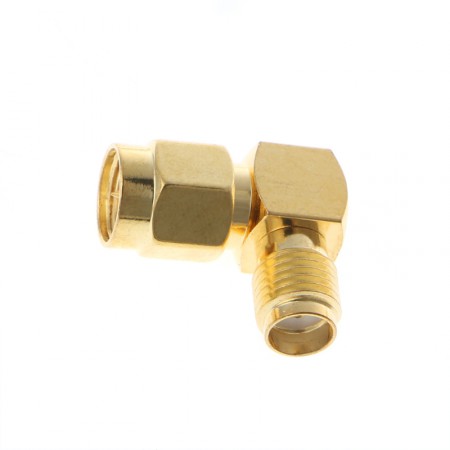

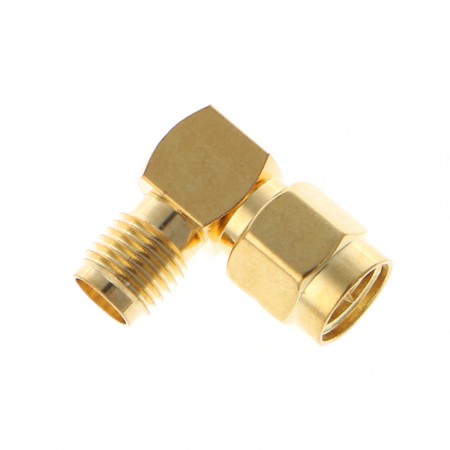

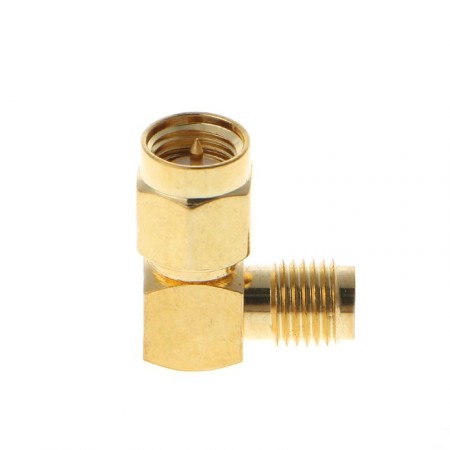

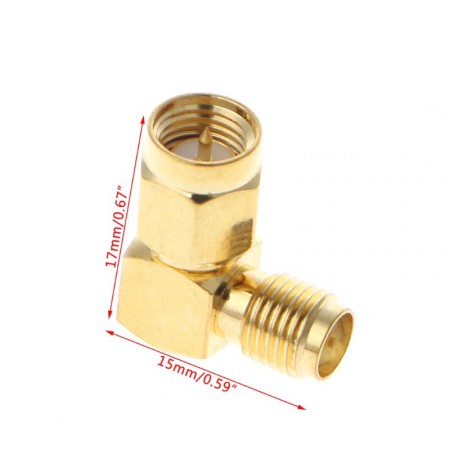

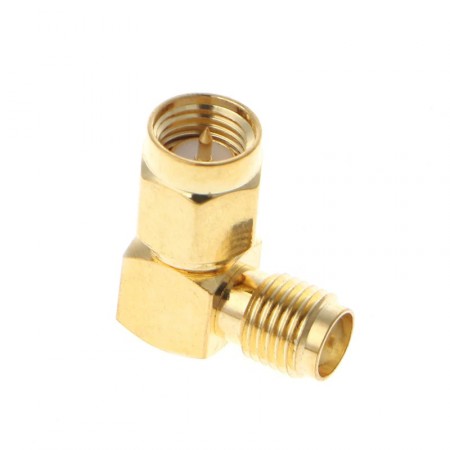

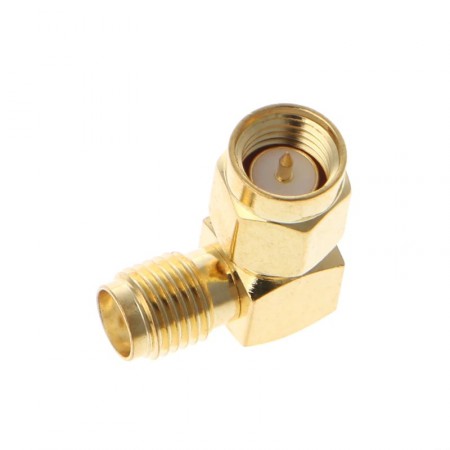

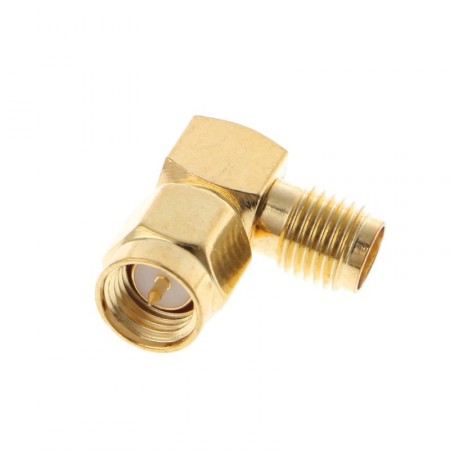

Переходник S-412 угловой SMA-male - SMA-female

Угловой ВЧ-переходник для поворота кабельной трассы на 90°. Одна сторона — вилка SMA, другая — розетка SMA. Адаптер исполнен в прочном металлическом корпусе, использует позолоченный центральный проводник. Волновое сопротивление 50 Ом обеспечивает согласование для снижения потерь при работе с радиоэлектроникой.

Маркировка S-412 обозначении конструкцию и тип разъемов:

• S — серия SMA (SubMiniature version A);
• 4 — угловое исполнение 90°;
• 1 — разъем со стороны A: «папа», вилка;
• 2 — разъем со стороны B: «мама», розетка.

Когда нужен угловой переходник SMA ?

Прямое соединение кабеля с портом прибора удобно, когда коаксиал подходит спереди и присутствует запас по пространству. В стесненных условиях прямой кабель часто не удается подвести к оборудования либо его приходится сильно сгибать — это создает риск излома центральной жилы и повреждения разъема. Угловой адаптер меняет направление сразу на выходе из разъема, без нагрузки на коаксиал.

Характерные сценарии применения S-412 включают:

• Подключение антенн к портативным и автомобильным репитерам, где разъем расположен на торце или сбоку корпуса, а кабель должен проходить вдоль устройства;
• Подключение антенн к 4G-роутерам и модемам в узких нишах, под столешницей или вплотную к стене — там, где прямой пигтейл упирается в поверхность;
• Лабораторные и измерительные стенды: переходник позволяет аккуратно вывести кабель от порта анализатора спектра или генератора сигналов в нужном направлении без натяжения;
• Сборка нестандартных антенных конструкций и самодельных уличных боксов для радиотехники, где компоновка диктует угловое расположение коаксиалов.

Простая конструкция и долговечность

Корпус S-412 выполнен из металла и имеет покрытие, защищающее его от окисления при длительном хранении и эксплуатации. Центральные контакты с позолотой снижают потери и сохраняют качество контакта даже после многократных подключений.

Вносимые потери у адаптеров этого класса обычно не превышают 0,5–1 дБ — на практике это несущественно при работе в системах усиления сотовой связи или WiFi. Небольшая масса и компактный корпус не создают нагрузки на разъем прибора.

Помимо S-412, в линейке доступные похожие угловые коннекторы с другой комбинацией разъемов SMA:

• S-411 (вилка — вилка)
• S-422 (розетка — розетка)

Чтобы купить угловой адаптер SMA, добавьте товар в корзину и оформите заказ на сайте. Возникли вопросы по подбору? звоните по номеру 8-800-3333-965!
