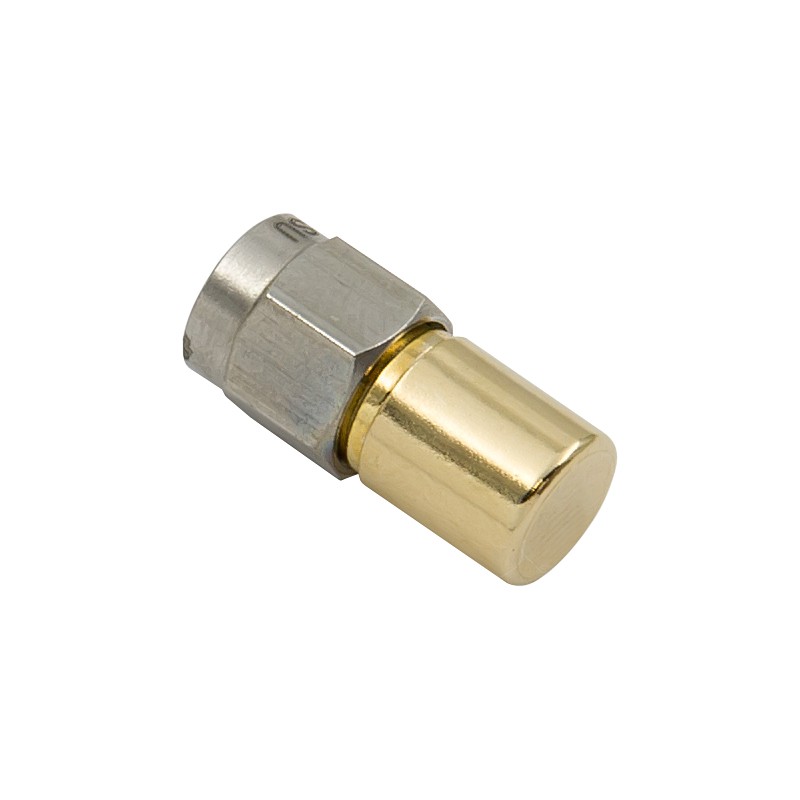

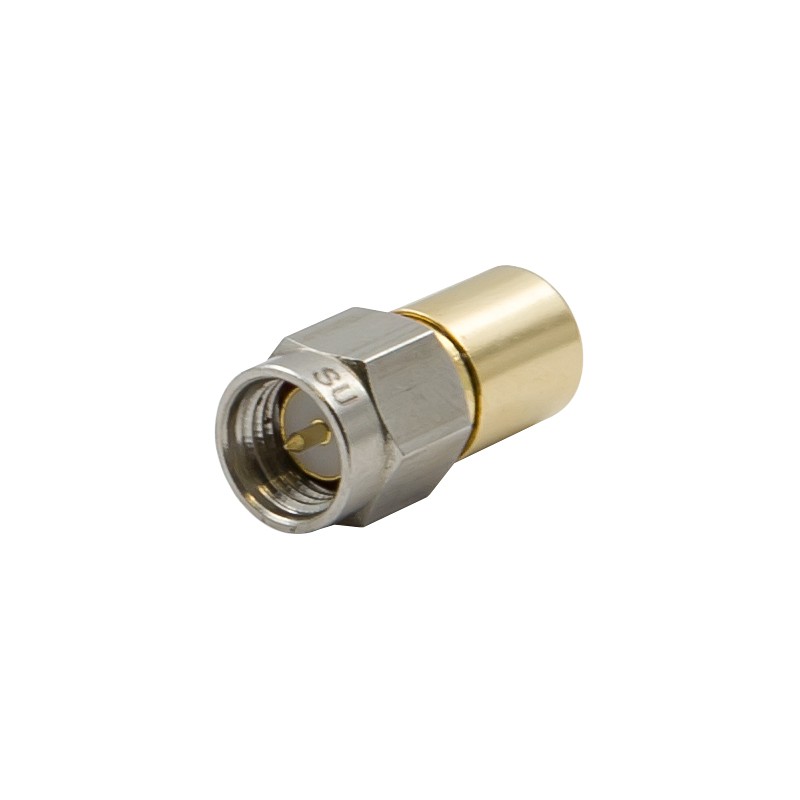

Нагрузка DL-2-SM (50 Ом, SMA-male, до 2 Вт, 18 ГГц)

Терминатор с разъемом SMA-male для согласованной нагрузки высокочастотных трактов. Устройство с волновым сопротивлением 50 Ом поглощает поступающую мощность до 2 Вт, предотвращая отражение сигнала обратно в источник. Рабочий диапазон частот — до 18 ГГц, что делает нагрузку пригодной для приборов сотовой связи, измерительных комплексов, радиорелейных линий и оборудования WiFi 6E.

Для чего нужен согласованный терминатор?

Любой незадействованный выход радиочастотного устройства становится источником отражений, которые искажают работу передатчика или вносят погрешности в измерения. Терминатор имитирует штатную антенну: он преобразует энергию падающего сигнала в тепло и удерживает коэффициент стоячей волны (КСВн) на уровне не выше 1,2. Это востребовано в следующих случаях:

• При отладке усилителей, репитеров и приемопередатчиков, когда антенна еще не подключена или стенд не предполагает ее наличия;
• Для заглушки неиспользуемых портов делителей и разветвителей в антенных системах — так исключаются паразитные переотражения;
• В качестве эталонной нагрузки при калибровке анализаторов спектра, генераторов сигналов и другой измерительной техники.

Расширенный частотный диапазон до 18 ГГц

Большинство ВЧ-нагрузок работают на частотах до 3–6 ГГц, чего достаточно для большинства задач в диапазонах GSM, LTE и 5G Sub-6 GHz. Терминатор до 18 ГГц нужен там, где эта граница недостаточна:

• Портативные и стационарные анализаторы спектра с диапазоном выше 6 ГГц: для корректной работы им нужна нагрузка с аналогичным частотным потолком;
• WiFi 6E работает в полосе до 7,125 ГГц;
• Радиорелейные системы и лицензируемые микроволновые частоты занимают диапазон от 6 до 18 ГГц — именно для них предназначена эта версия.

Если задачи ограничены современной сотовой связью или стандартным WiFi 2,4/5 ГГц, достаточно версии DL-2-SM до 6 ГГц. Она идентична по конструкции и стоит дешевле.

Нагрузка для SMA -оборудования

Искусственная нагрузка обладает высокими характеристиками, подходящими для решения большинства радиотехнических задач:

• Разъем SMA-male (50 Ом). Стандартный компактный коннектор совместим с переносными анализаторами спектра, векторными анализаторами, генераторами;
• Низкий уровень КСВн. У DL-2-SM коэффициент стоячей волны не превышает 1,2 в рабочем диапазоне. Этого достаточно для большинства измерительных задач. Для метрологически значимых измерений стоит уточнить требования конкретного прибора: некоторые анализаторы спектра задают жесткие ограничения КСВн нагрузки при калибровке;
• Рабочий диапазон температур от -55°С до +125°С. Терминатор можно использовать как в лабораториях, так и в полевых условиях. Корпус выдерживает как морозы при выездных измерениях, так и нагрев от передатчика при длительной работе.

Добавьте товар в корзину на этой странице! Условия оплаты и доставки — в соответствующих разделах. По вопросам совместимости с конкретным оборудованием звоните 8-800-3333-965.
