Спектроанализатор Arinst SSA-TG LC R2 с трекинг-генератором

Цена: 19000 р.
Категория: Инструмент
Наличие: В наличии

Артикул: 1974

Купить
В сравнение

Arinst SSA-TG LC R2 — базовая версия анализатора спектра от компании Kroks с функцией генератора сигнала (следящего генератора). Представляет собой упрощенную версию модели Arinst SSA-TG R2 без ЖК-экрана, встроенного аккумулятора и модуля Bluetooth. Питание и работа устройства осуществляется исключительно по USB-кабелю при подключении к компьютеру, ноутбуку или мобильному устройству.

Анализатор Arinst SSA-TG LC R2 позволяет исследовать текущую радиочастотную обстановку в диапазоне 36–5990 МГц, определить наличие и уровень сигнала сотовой связи, выделить загруженные и свободные полосы частот, а также протестировать различное радиооборудование (усилители, антенны, диплексеры и проч.). Наибольшую точность устройство показывает при работе с диапазоном 36–3000 МГц, измерение «верхних» частот 3000–5990 МГц может иметь большую погрешность. Таким образом, анализатор спектра Arinst лучше всего подходит для стандартов беспроводной связи (GSM, 3G, 4G, WiFi и аналогичные).

Спектроанализаторы Arinst относятся к полупрофессиональным устройствам, которые, благодаря своей компактности и простоте эксплуатации, являются незаменимыми спутниками монтажных бригад в полевых условиях и инженеров при работе в мастерской. Анализатор Arinst SSA-TG LC R2 приходит на помощь при выполнении различных ремонтных работ, где требуется визуализировать спектр сигнала или синтезировать сигнал нужной частоты.

Функция трекинг-генератора позволяет подать сигнал нужной частоты и мощности на SMA-выход. Эта опция полезна при тестировании устройств, когда необходимо замерить различные характеристики радиоборудования.

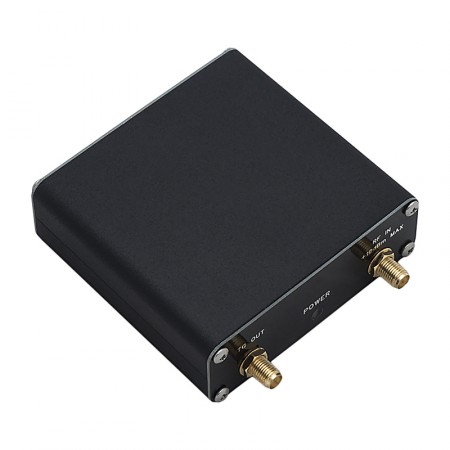

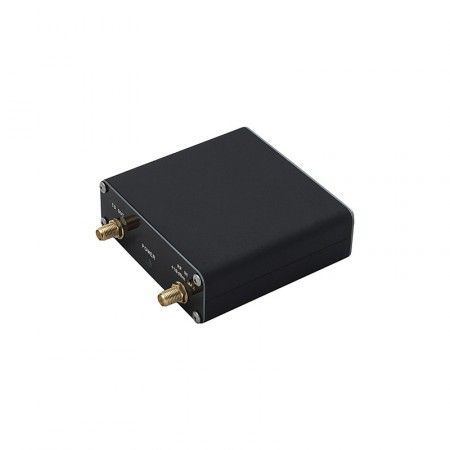

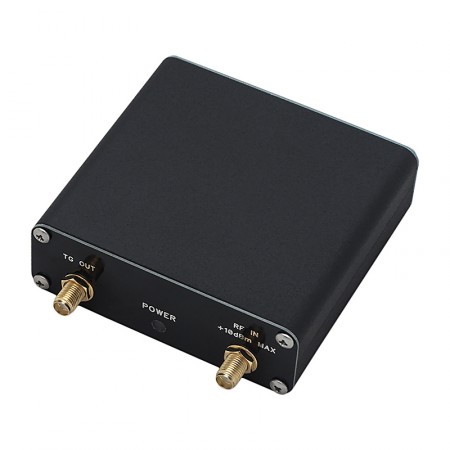

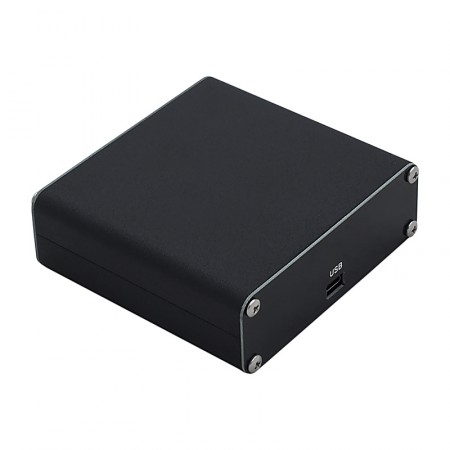

Второе поколение анализаторов спектра Arinst поставляется в очень легких компактных корпусах черного цвета. На корпусе имеется два выхода SMA (подключение антенны и выход трекинг-генератора). Комплектные переходники SMA-male — SMA-female используются для защиты коннекторов устройства от износа при многократных циклах подключения/отключения антенн и кабельных сборок.

Для управления устройством применяется фирменное приложение (имеются версии для Windows, Linux и Android). Подключение к мобильному устройству (смартфону или планшету) требует поддержки OTG на стороне последнего.

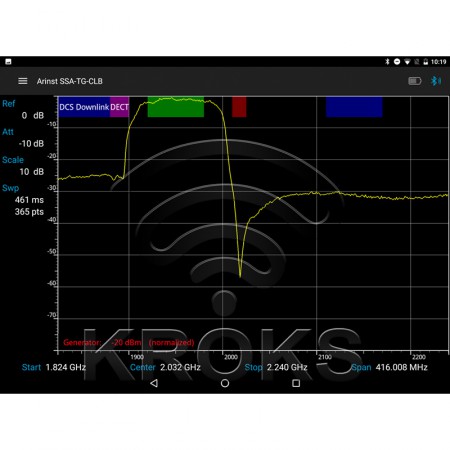

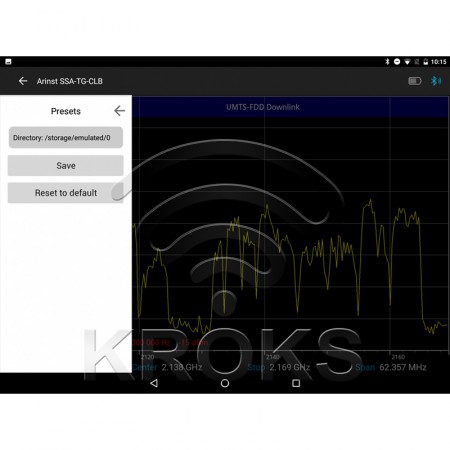

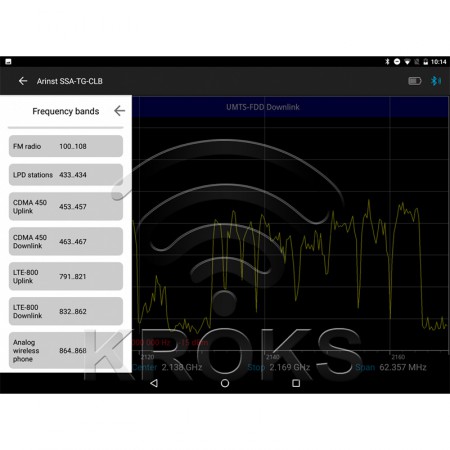

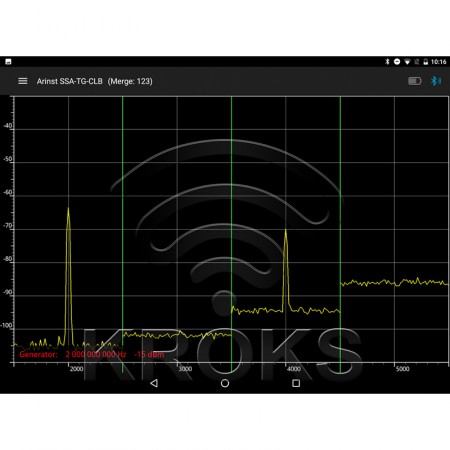

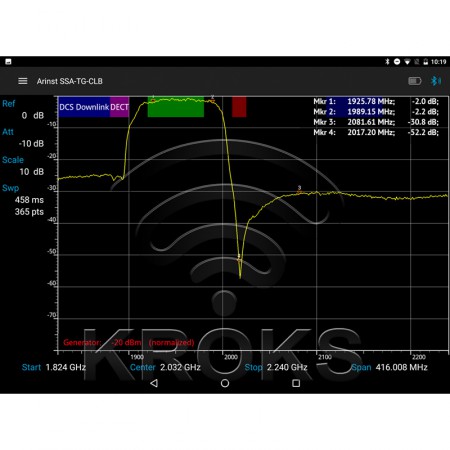

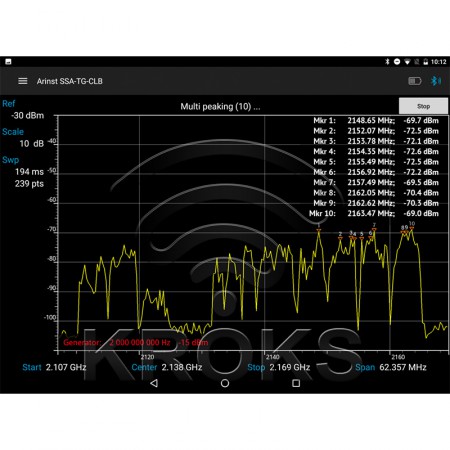

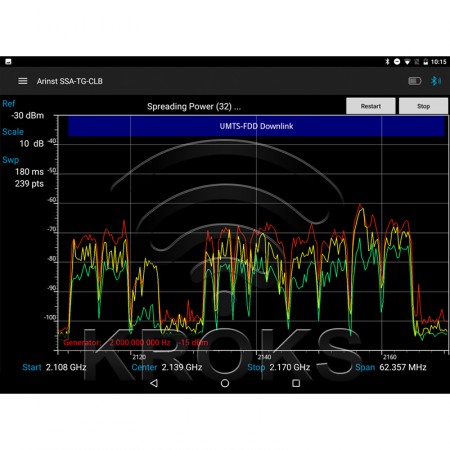

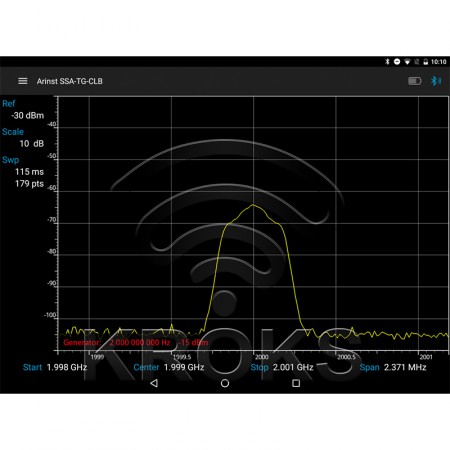

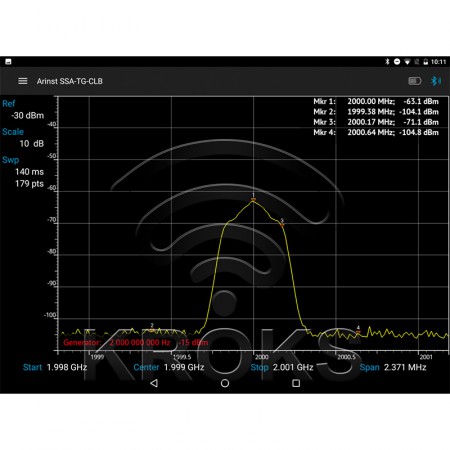

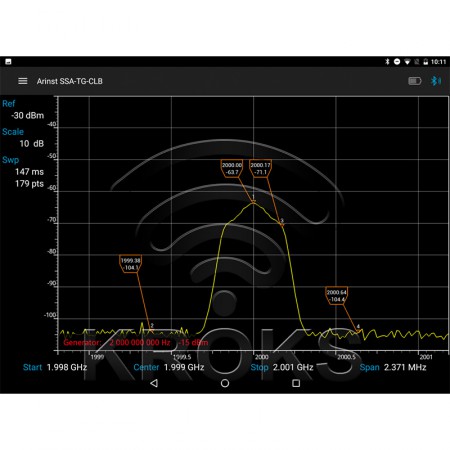

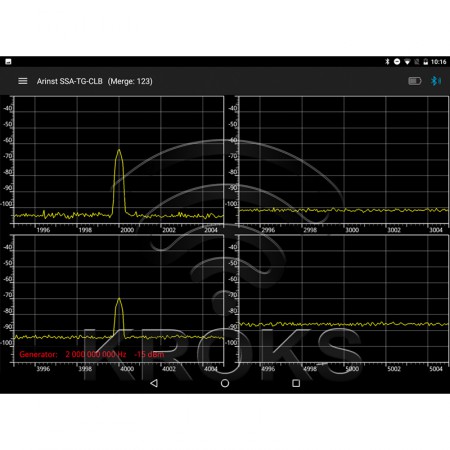

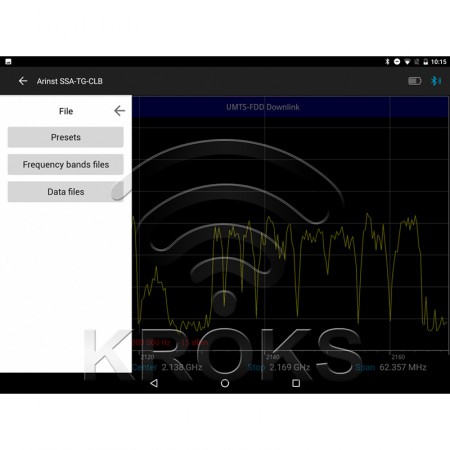

Приложение Arinst позволяет представить спектр сигнала в виде графика, «пролистывать» частотные диапазоны, задавать метки (маркеры), искать максимальные значения и многое другое. Возможность разметки частотных диапазонов упрощает быстрый поиск нужной информации (например, каналов отдельных операторов). Вся информация обновляется в реальном времени. За трекинг-генератор отвечает отдельное меню, где вы можете выбрать частоту и мощность синтезируемого сигнала. Предусмотрена функция сканирования с возможностью повторного использования и сохранения результатов.

Помимо прочего, производитель предоставляет сторонним разработчикам возможность использовать замеры Arinst в Java-приложениях. На сайте Arinst можно найти примеры использования данной функции.

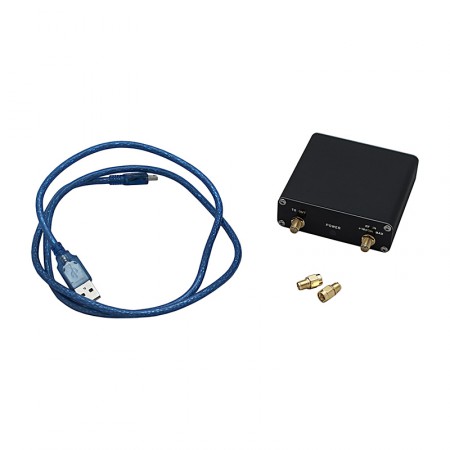

В комплект поставки, помимо самого спектроанализатора, входят переходники для защиты SMA-разъемов и USB-кабель для  подключения к компьютеру или ноутбуку.

Модель Arinst SSA-TG LC R2 представляет собой недорогое и универсальное устройство, которое пригодится как опытным инженерам, так и начинающим радиолюбителям!

Характеристики
Отображаемый диапазон частот 36–5990 МГц
Основной измеряемый диапазон частот 36–3000 МГц
Динамический диапазон в полосе 36–3000 МГц 70 дБ
Максимальная полоса обзора 5954 МГц
Полоса пропускания ПЧ 250 кГц, фиксированная
Время обзора в полосе 100 МГц < 0,1 с
Полка шума в полосе 36–3000 МГц < -95 дБм
Волновое сопротивление 50 Ом
КСВ в рабочем диапазоне частот < 1,5
Внутренний аттенюатор 0–30 дБ
Ошибка при аттенюации до 10 дБ 2 дБ
Ошибка при аттенюации от 10 до 20 дБ 5 дБ
Ошибка при аттенюации от 20 до 30 дБ 8 дБ
Выходная мощность трекинг-генератора -15...-25 дБм
Точность отображения сигнала в пределах динамического диапазона 2,0 дБ
Максимальная входная мощность при аттенюаторе 0 дБ 10 дБм
Максимальная входная мощность при аттенюаторе выше 20 дБ +20 дБм
Максимальный входной измеряемый сигнал +10 дБм
Максимальное постоянное напряжение на входе 25В
Максимальный потребляемый ток при работе от USB 350 мА
Размер 90 x 80 x 27 мм
Вес 125 г
Комплектация анализатор Arinst SSA TG
2 переходника SMA(male) — SMA(female)
кабель USB — mini-USB
Доставка и гарантия
Доставка по Москве 400 руб., 1–2 дня
Доставка по СПб 400 руб., 1–2 дня
Доставка по России 700 руб., 6–10 дней
Оплата наличными / картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
