Измерительная антенна KM6-600/6000 с рукояткой, разъём SMA-female

Цена: 9 300 р.
Скидка: По запросу
Категория: Антенны для анализаторов
Наличие: Под заказ

Артикул: 2809

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

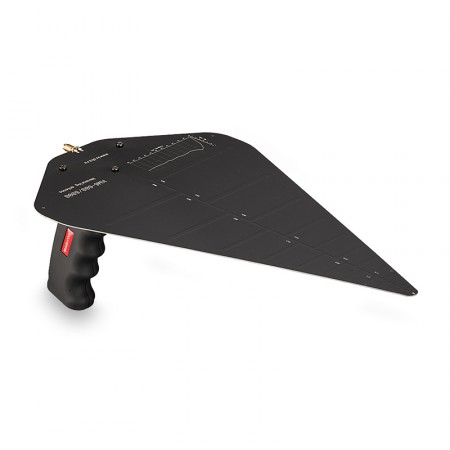

Направленная антенна с широким диапазоном рабочих частот (600–6000 МГц), коэффициентом усиления до 6,5 дБи и удобной рукояткой в комплекте. Антенна KM6-600/6000 предназначена для использования с анализаторами спектра и другими измерительными приборами в полевых условиях.

Антенна позволяет быстро навестись на ближайшую базовую станцию оператора или другой источник сигнала, оценить эффективность работы системы усиления, произвести радиочастотный анализ и определить зону, излучающую помехи.

Ручная антенна для анализаторов спектра Arinst

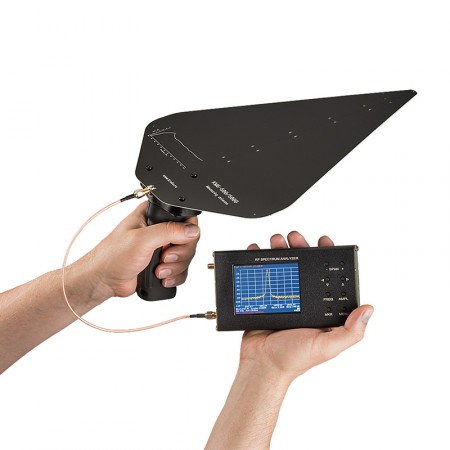

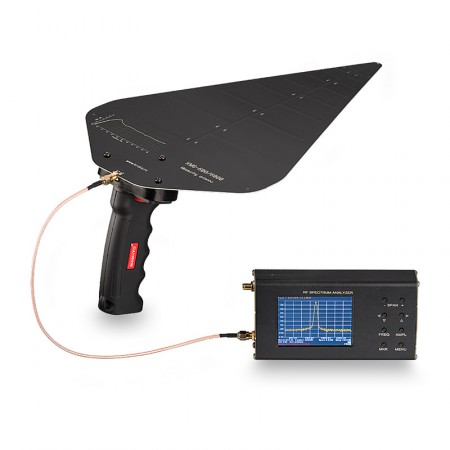

Измерительная антенна KM6-600/6000 разрабатывалась специально для использования с переносными анализаторами спектра Arinst (приобретается отдельно).

Антенна имеет направленную конструкцию и служит незаменимым помощником при выполнении различных задач:

  • «радиоразведка» и поиск источника сотового сигнала;
  • настройка уличной антенны в направлении базовой станции оператора;
  • поиск источника помех, паразитных сигналов, наводок;
  • тестирование ВЧ-оборудования (в том числе репитеров сотовой связи).

Коэффициент усиления антенны составляет 1–6,5 дБи, при этом в диапазоне сотовой связи (1000–3000 МГц) этот показатель наиболее стабилен и находится в районе 4,5–5,8 дБи. Устройство может применяться для поиска и измерения сигнала любых популярных стандартов сотовой связи:

  • GSM (GSM-900, GSM-1800);
  • 3G (UMTS-900, UMTS-2100);
  • 4G (LTE Band 3, Band 7, Band 20);
  • WiFi 2,4 ГГц (802.11b/g/n), WiFi 5 ГГц (802.11a/ac).

Антенна KM6-600/6000 является более компактной, легкой и доступной альтернативной для панельной измерительной антенны KPM15-790/2700.

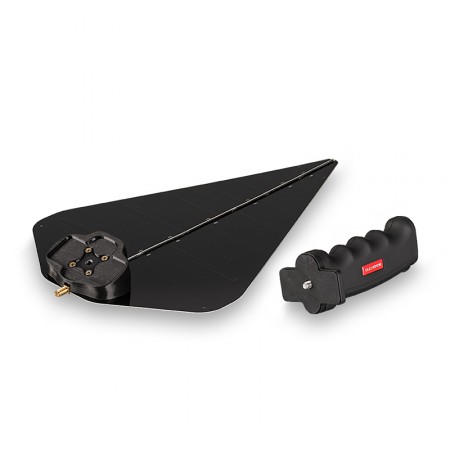

Удобная разборная конструкция

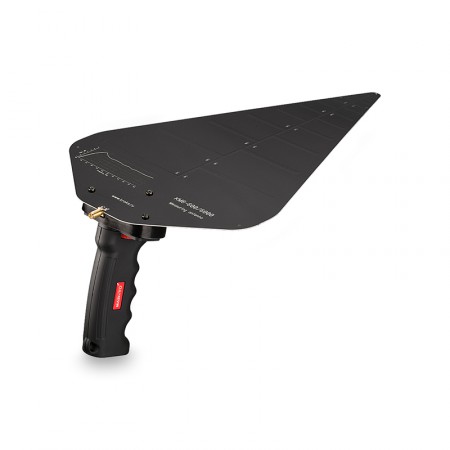

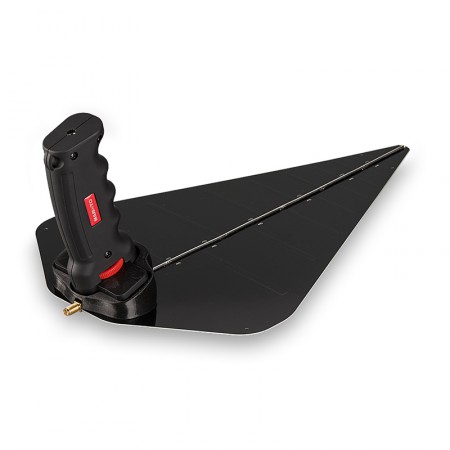

Прибор имеет малый вес и поставляется с удобной съемной рукоятью для ручного использования. Для подключения антенны к измерительному прибору (анализатору спектра) используется разъем SMA-типа. Короткий адаптер (пигтейл) для соединения уже входит в комплект поставки.

Чтобы купить измерительную антенну KM6-600/6000, оформите заказ на нашем сайте. Есть вопросы? Свяжитесь с нами по телефону 8-800-3333-965 или напишите в чат, чтобы получить всю необходимую информацию!


Характеристики
Рабочий диапазон частот 600–6000 МГц
Максимальный коэффициент усиления 6,5 дБи
  600 МГц 1000 МГц 2000 МГц 3000 МГц
Коэффициент усиления 1,05 дБи 4,52 дБи 5,62 дБи 5,77 дБи
Угол раскрыва по уровню -3 дБ 66,9° 67,8° 75° 73,2°
Уровень боковых лепестков -12,8 дБ -20,6 дБ -22,7 дБ -21,9 дБ
КСВ в рабочем диапазоне частот ≤ 2,2
Поляризация линейная
Входное сопротивление 50 Ом
ВЧ-разъем SMA-female
Тип исполнения направленная (логопериодическая)
Размер 370 x 220 x 140 мм
Вес в упаковке 250 г
Комплектация антенна, рукоятка, пигтейл SMA-male — SMA-male, инструкция
