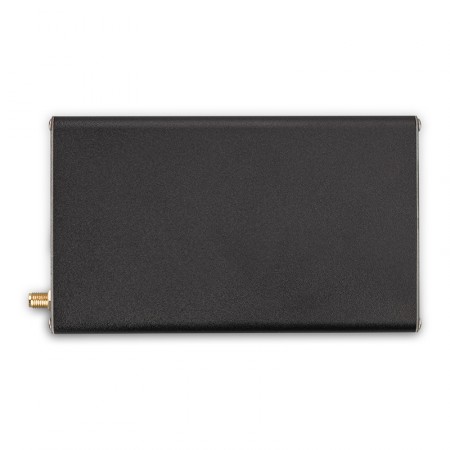

Arinst SSA R3Е сетевой анализатор спектра 24 МГц - 12 ГГц

Слабый сигнал на объекте, помехи неизвестного происхождения, проверка работы репитера после монтажа — все это требует прибора, который покажет реальную картину эфира. Arinst SSA R3E справляется с такими задачами в диапазоне от 24 МГц до 12 ГГц. Дисплея у него нет — результаты просматриваются на любом подключенном устройстве по Ethernet или USB. Это одинаково удобно и при выезде на объект, и при круглосуточном наблюдении на удаленной точке.

Устройство ориентировано на специалистов, занимающихся:

• Развертыванием и обслуживанием сетей сотовой связи;
• Контролем загрузки частотного спектра;
• Поиском источников помех и сигналов беспилотников (дронов);
• Мониторингом радиообстановки на удаленных или труднодоступных объектах.

Что умеет прибор?

SSA R3E непрерывно сканирует выбранный участок спектра и фиксирует все активные сигнал в зоне приема — сотовые сети (от GSM до 5G), беспроводное покрытие WiFi, навигационные системы GPS/ГЛОНАСС и многие другие стандарты. Скорость сканирования достигает 20 ГГц/с, при этом полоса 8,5 ГГц целиком сканируется за 0,6 с. При такой высокой скорости обновления даже импульсные сигналы с коротким временем существования попадают в запись. Прибор «показывает» спектр до 12 ГГц, максимальная точность достигается на частотах до 9 ГГц.

Для захвата слабых сигналов активируется малошумящий усилитель с прибавкой +15 дБ. Если сигнал, напротив, слишком сильный, в тракт включается аттенюатор на -15 дБ, защищающий вход от перегрузки. Минимальный порог обнаружения в нижней части диапазона (до 6,2 ГГц) составляет -110 дБм. Стабильность измерений сохраняется даже при колебаниях температуры — дрейфа показаний при выездной работе нет. Частотное разрешение переключается между четырьмя ступенями: 25, 10, 5 и 2,5 кГц.

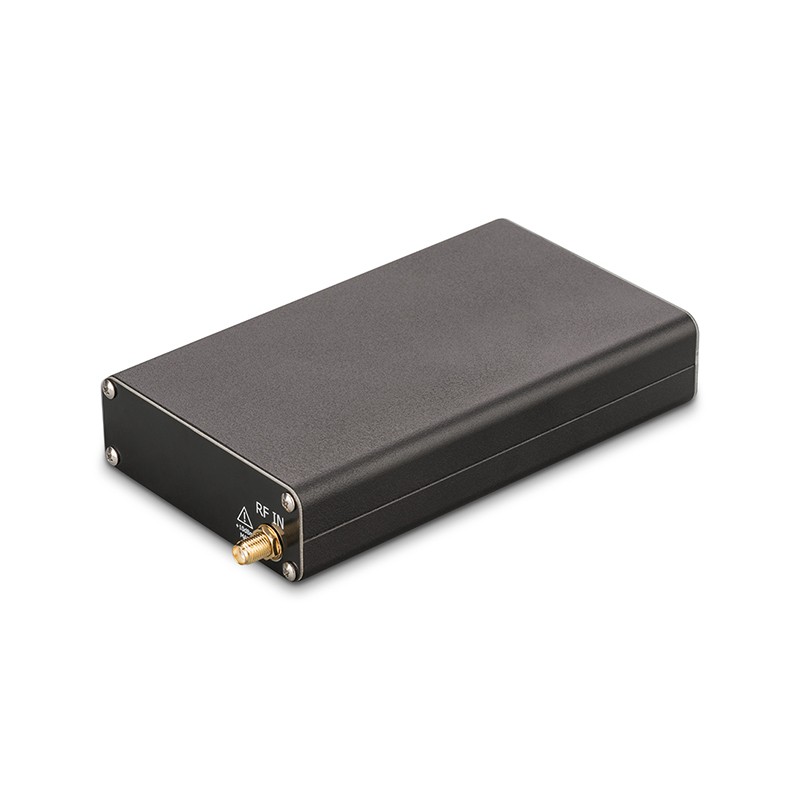

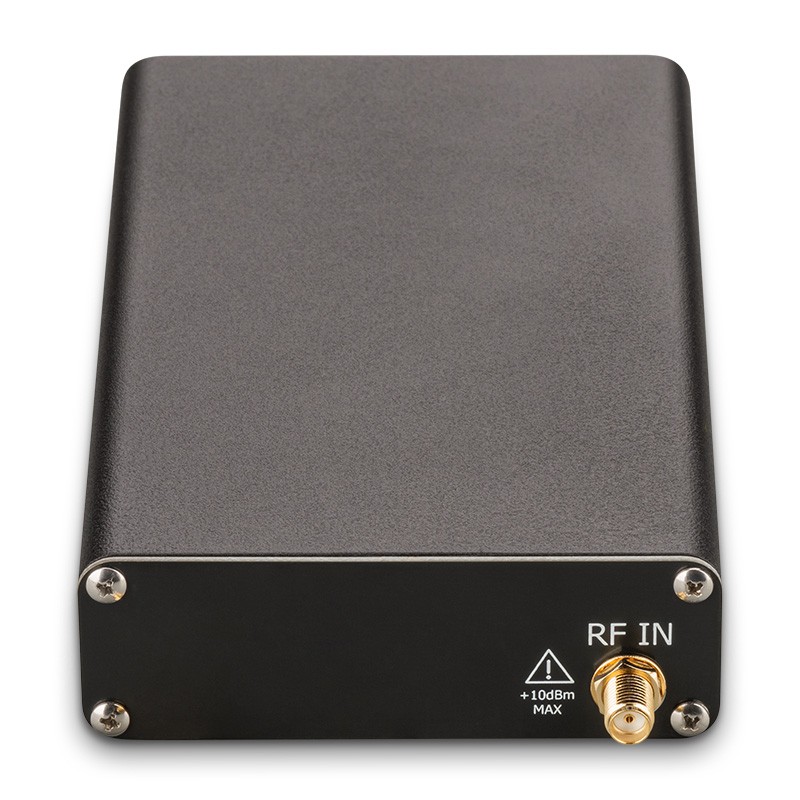

Подключение источника сигнала (антенны, измеряемого прибора) осуществляется через стандартный порт SMA-female с сопротивлением 50 Ом.

Что нужно знать об этой модели?

Модель SSA R3E относится к упрощенным версиям анализаторов Arinst: не имеет ЖК-экрана, не поддерживает демодуляцию и не содержит трекинг-генератора. Если обе функции принципиальны, выбирайте Arinst SSA-TG R3 — старшую модель с расширенными возможностями.

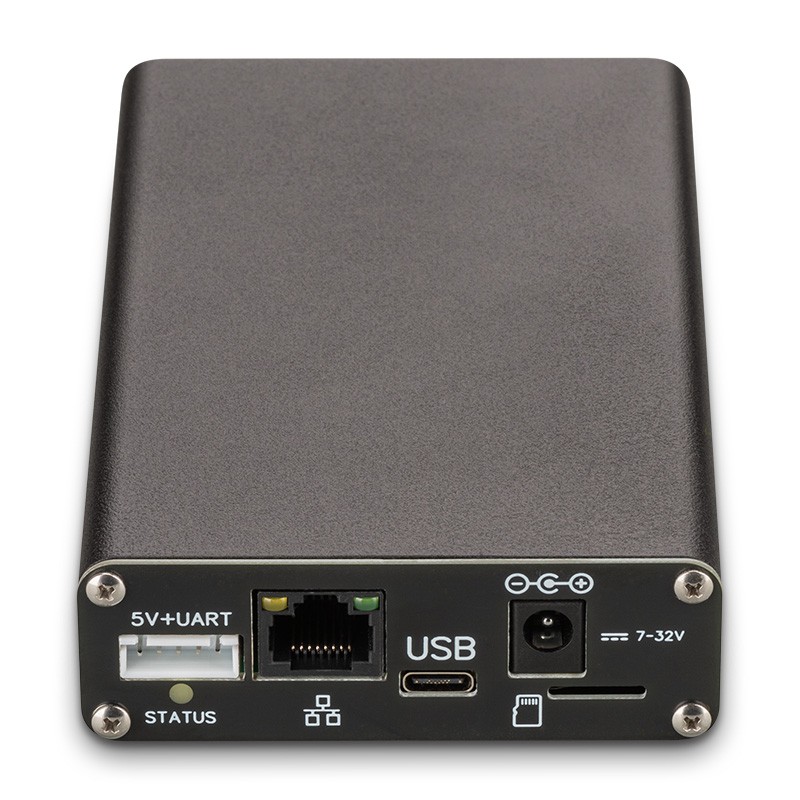

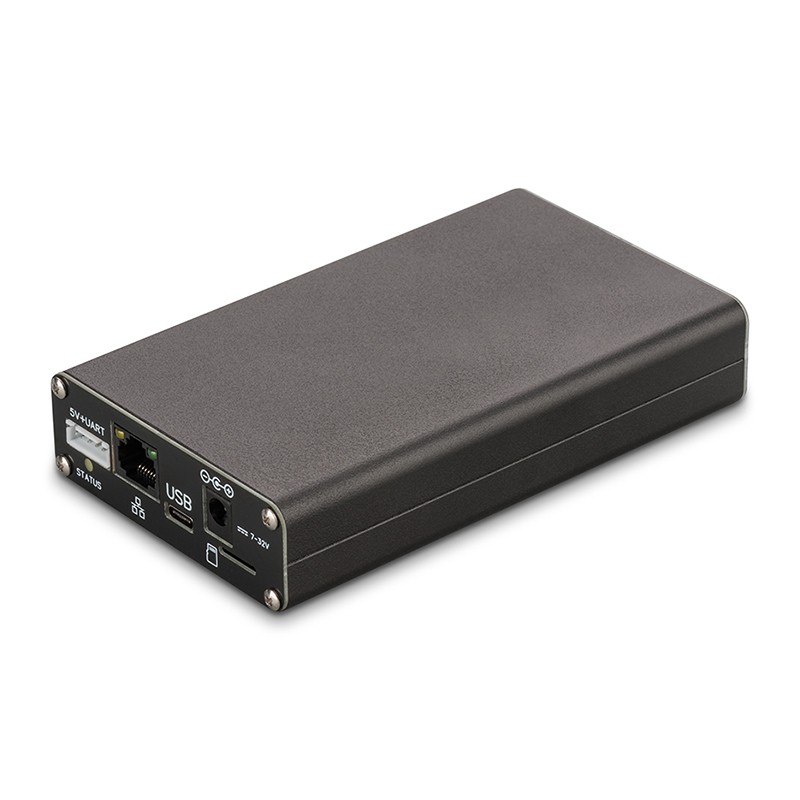

Управление и просмотр результатов сканирования SSA R3E ведутся через веб-интерфейс или программное обеспечение Arinst. Подключиться можно тремя способами в зависимости от условий работы:

• Порт Ethernet (100 Мбит/c) рассчитан на стационарную установку и сценарии удаленного наблюдения. Подключение по витой паре поддерживает дистанцию до 100 метров, а с оптическими медиаконвертерами дистанция вырастает до многих километров. К одному прибору через сеть могут одновременно подключаться несколько пользователей — удобно для командной работы или децентрализованного управления;
• Порт USB Type-C закрывает сценарий выездных замеров: ноутбук, прямое соединение, никакой сетевой инфраструктуры;
• Интерфейс UART предназначен для встраивания прибора в автоматизированные комплексы и промышленные системы мониторинга. По UART обмен данными происходит в бинарном формате. Доступные команды позволяют провести подробный опрос участка спектра. Сложные сценарии опроса можно реализовать через собственные скрипты.

Слот MicroSD позволяет установить карту памяти и писать данные локально — без постоянного соединения с внешним устройством.

Питание анализатора возможно по Ethernet (от источника Passive PoE с напряжением 24В), от порта USB Type-C или обычного электрического адаптера (7–32В, покупается отдельно).

Возможности веб-интерфейса и управления

Прибор позволяет через веб-интерфейс или приложение для компьютера отслеживать радиоэфир в режиме трассы или водопада, расставлять маркеры, переключаться между быстрым и медленным режимами сканирования, включать аттенюатор или МШУ и вносить другие изменения в настройки.

Прибор поддерживает API, что позволяет задействовать его при разработке собственного программного обеспечения.

У SSA R3E компактные размеры (145 x 81 x 27 мм) при массе 400 г, поэтому его удобно брать в поездки, подниматься с ним на крыши или работать в стесненных условиях. В комплект поставки входят анализатор, переходник для защиты разъема от износа, USB-кабель, фирменная сумка и документация.

Добавьте анализатор SSA R3Е в корзину на сайте и выберите удобный способ доставки. Если вам нужна помощь в выборе оборудования или консультация по применению анализатора, позвоните инженерам по телефону 8-800-3333-965.

Анализатор спектра Arinst SSA R3Е — паспорт [PDF, ~177Kb]
