Измерительная антенна KPM15-790/2700

Цена: 3800 р.
Категория: Инструмент
Наличие: В наличии

Купить
Уменьшить цену
В сравнение
Описание

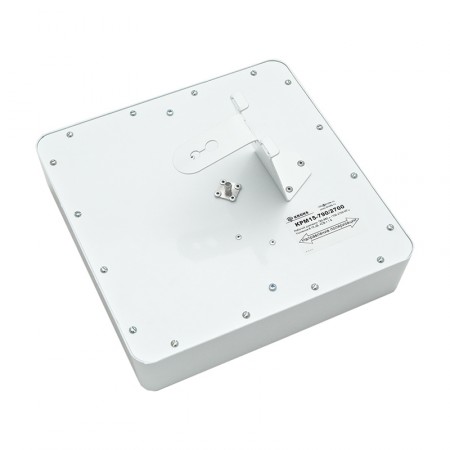

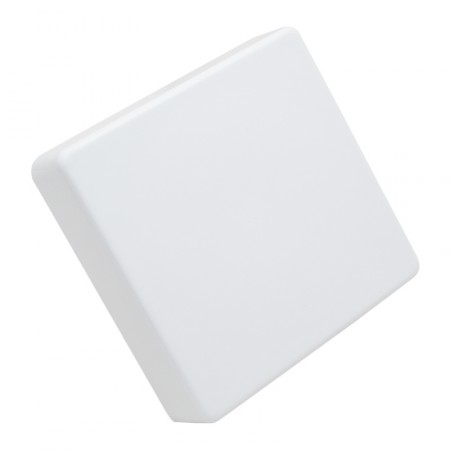

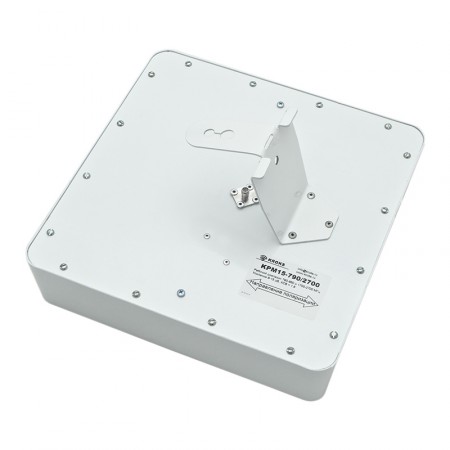

Направленная пассивная панельная измерительная антенна КРМ15-790/2700 с коэффициентом усиления до 15 дБ.

Предназначена для проведения радиочастотных измерений (измерения напряженности поля и амплитудной пеленгации источников электромагнитного излучения) в диапазонах частот 790-960 МГц и 1700-2700 МГц.

Широкий рабочий диапазон антенны позволяет производить измерения уровня сигналов всех распространенных технологий и стандартов:

  • 2G (EDGE, GPRS на частотах GSM900, GSM 1800)
  • 3G (UMTS 900, UMTS 2100)
  • 4G (LTE 800, LTE 1800, LTE 2600), YOTA
  • WI-FI 2400 (IEEE 802.11b, g, n)

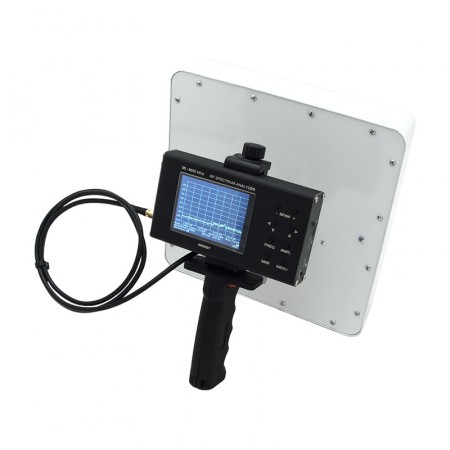

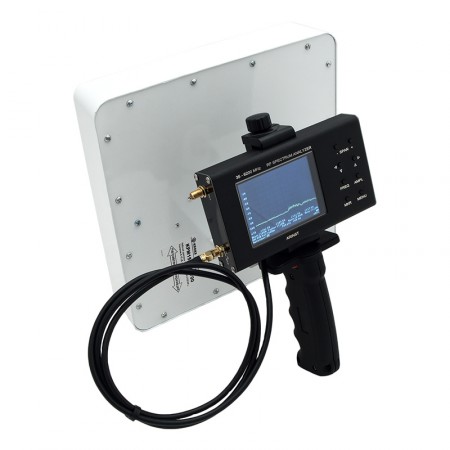

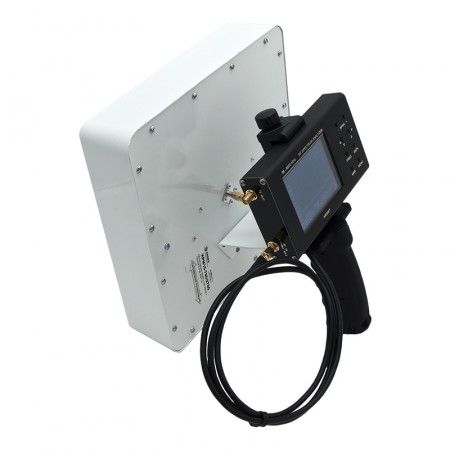

Антенна имеет регламентированный коэффициент усиления в рабочем диапазоне частот. Рекомендуется для исследования электромагнитной обстановки в комплекте с анализатором спектра.

В комплект поставки антенны входит пигтейл для ее подключения к анализатору спектра или другому приемному устройству.

С помощью измерительной антенны можно выполнить следующие работы:

  • произвести анализ радиочастотной обстановки;
  • навести антенну на базовую станцию;
  • обнаружить источник сигнала или помех;
  • проанализировать параметры работы усилителей (репитеров).

Особенности антенны:

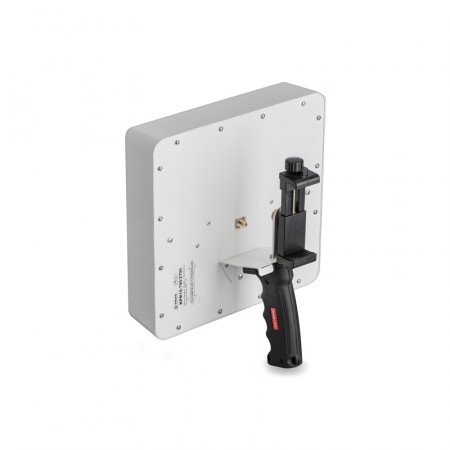

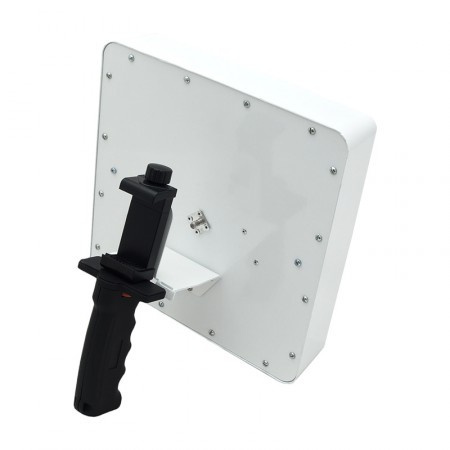

  • малый вес и удобная, эргономичная рукоятка снижают утомляемость оператора;

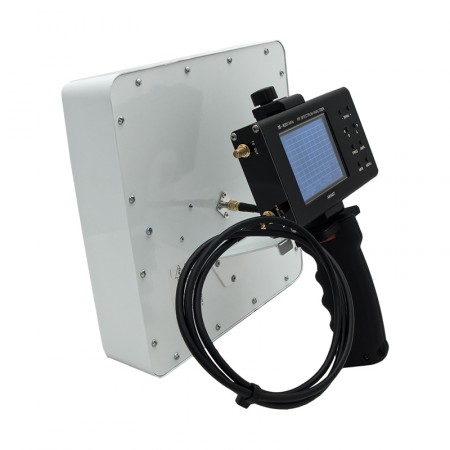

  • фиксация измерительного оборудования в раздвижном держателе;
  • съёмная рукоятка и держатель упрощают хранение и транспортировку антенны;
  • для сборки антенны не требуется специальный инструмент.

Внимание, анализатор спектра не входит в комплект поставки!

Графики КСВ, диаграммы направленности:

График - диаграмма, КСВ

График - диаграмма, КСВ

График - диаграмма, КСВ

График - диаграмма, КСВ

График - диаграмма, КСВ

График - диаграмма, КСВ

График - диаграмма, КСВ

График - диаграмма, КСВ

График - диаграмма, КСВ

График - диаграмма, КСВ

Паспорт. Антенна Kroks КРМ15-790-2700 [PDF, ~670Kb]

Характеристики
Рабочий диапазон частот, МГц 1700-2700
790-960
Усиление антенны, дБ 8-15
КСВ в рабочем диапазоне частот, не более 1.6
Поляризация Вертикальная
Входное сопротивление, Ом 50
Максимальная подводимая мощность, Вт 10
Разъём SMA-female
Допустимая ветровая нагрузка, м/с 30
Диапазон рабочих температур, оС -40 … +50
Максимально допустимая влажность воздуха, % 100
Стандарт связи WiFi 2400
LTE 800
LTE 1800
GSM 900
GSM 1800
UMTS 900
4G(LTE2600), YOTA
3G (UMTS2100)
Многодиапазонная
Тип исполнения направленная
Габариты (длина , ширина , высота ), мм 250 x 250 x 140

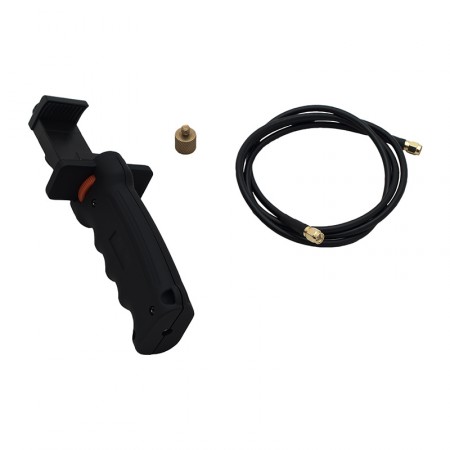

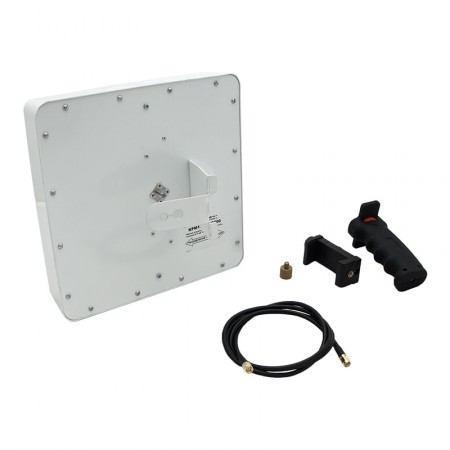

Комплектация Антенна со съемной рукояткой
Раздвижной держатель для фиксации измерительного оборудования
Пигтейл SMA(male)-SMA(male) длиной 1 м из кабеля RG58
Паспорт
Упаковка
