Грозозащита витой пары РГ4PoE.1 Исп.2 (вилка-розетка RJ-45)

РГ4РоЕ.1 — это устройство грозозащиты для сетевого оборудования, использующего стандарт Ethernet 10/100Base-TX совместно с технологией питания PoE 802.3af/at. При правильной установке и эксплуатации модуль грозозащиты обеспечит безопасную работу устройств во время грозы, «скачков» напряжения в электрической сети и даже при случайном попадании напряжения 220В на жилу Ethernet-кабеля. Согласно спецификациям, прибор может «справиться» с силой тока свыше 5000А.

Когда используется модуль защиты РГ4РоЕ.1?

Модуль грозозащиты используется с сетевым оборудованием, которое может быть повреждено из-за резких перепадов напряжения, частой причиной которых являются метеоусловия. Этот модуль поддерживает стандарт Fast Ethernet, рассчитанный на скорость передачи данных 100 Мбит/с, и не подходит для гигабитных сетей.

Прибор работает с PoE-оборудованием, которое соответствует протоколам 802.3af и 802.3at. Модуль поддерживает обе схемы питания, описанные в этих стандартах, поэтому пользователь может не волноваться о вопросах совместимости.

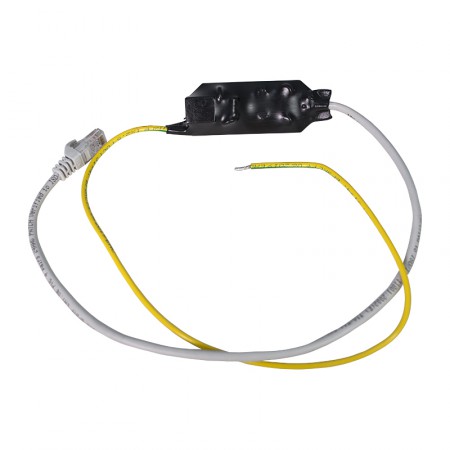

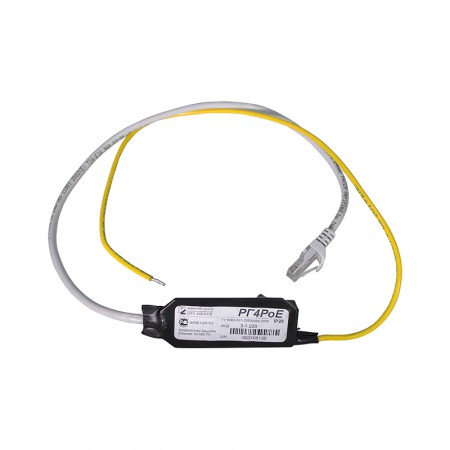

С одной стороны модуля размещена розетка RJ-45 для подключения к Ethernet-линии. С обратной стороны реализован отрезок кабеля с коннектором RJ-45 для прямого подключения к защищаемому оборудованию. В стандартном исполнении длина кабеля — 50 см. Правильно установленные модули РГ4РоЕ.1 могут обеспечить защиту на участке кабельной трассы длиною 80 м и более.

Производитель подчеркивает, что для надежной защиты оборудования модуль РГ4РоЕ.1 должен быть установлен на каждом конце кабельного сегмента: непосредственно у защищаемого устройства (например, веб-камеры) и следующего устройства сети (например, свитча или роутера). Использование только одного экземпляра ставит под угрозу оборудование, находящееся на другом конце кабельного сегмента!

РГ4РоЕ.1 не имеет защиты от внешних воздействий и должен использоваться только в сухих и крытых помещениях. Для использования на улице в продаже доступна герметичная версия РГ4РоЕ.1-IP54 с повышенной защитой от пыли и влаги.

Принцип работы грозозащиты Ethernet-кабеля

В основе РГ4РоЕ.1 используется газоразрядник, который срабатывает при превышении номинальных значений и отводит опасный ток на линию заземления. Компоненты модуля подобраны таким образом, чтобы обеспечить надежную защиту как от атмосферных и индустриальных помех, так и при «пробое» 220В на Ethernet-линию.

Внимание! Для отвода опасных токов используется кабель желто-зеленого цвета. Этот кабель должен подключаться к шине или контуру заземления. Грозозащита не может использоваться без правильно выполненного заземления!

Преимущества и особенности

• Защита сетевого оборудования от тока силой свыше 5 кА;
• Защита от случайного попадания «фазы» 220В на жилы кабеля;
• Высокая помехоустойчивость и низкие вносимые потери (менее 0,4 дБ);
• Полная поддержка стандартов дистанционного питания PoE 802.3af/at;
• Удобное подключение к защищаемому устройству благодаря встроенному кабелю с коннектором RJ-45.

Грозозащита РГ4РоЕ.1 — техническое описание [PDF, ~439Kb]
