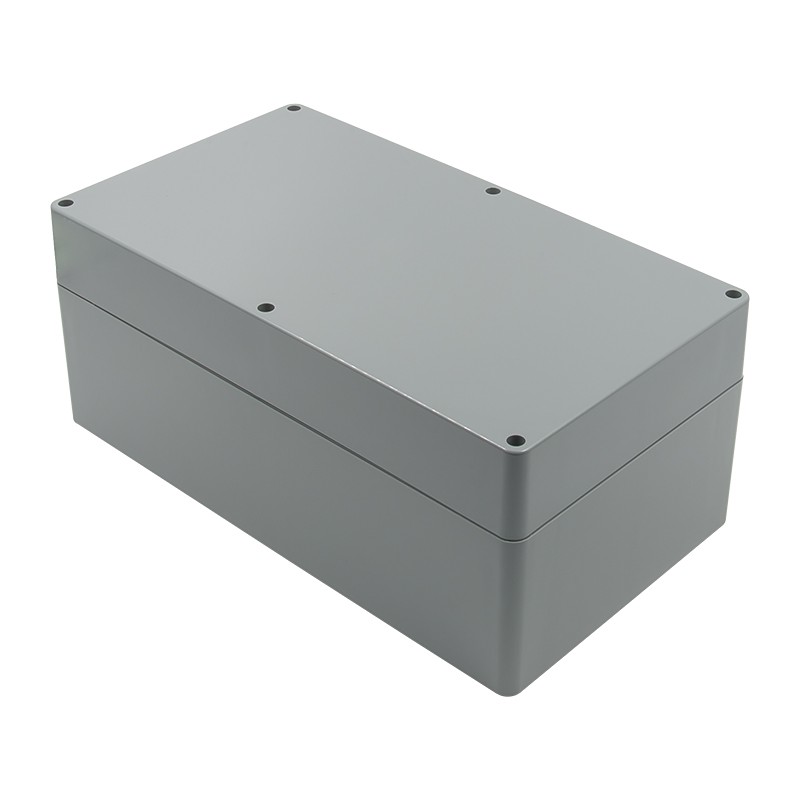

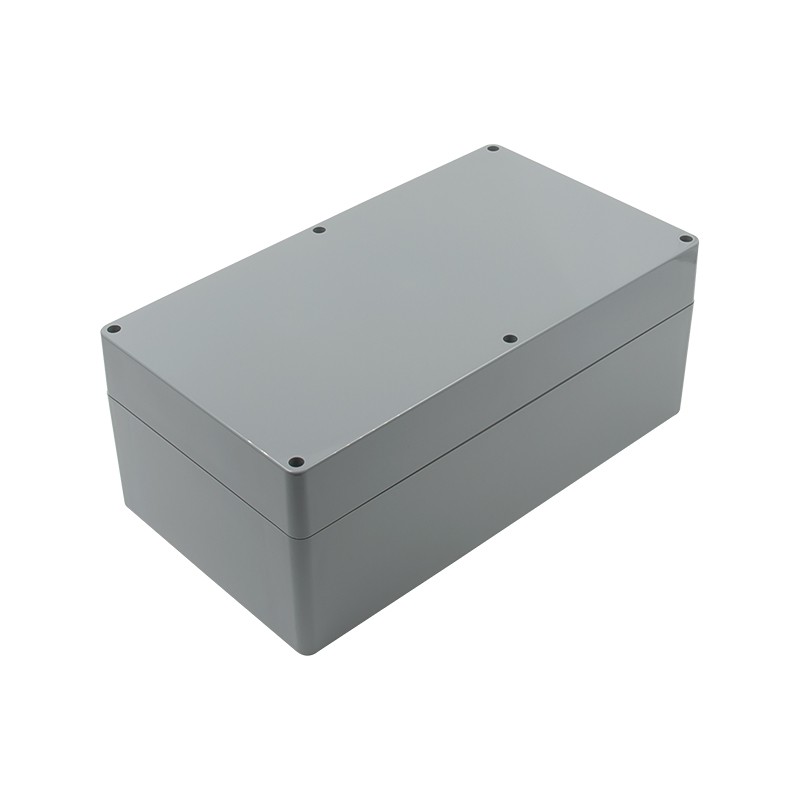

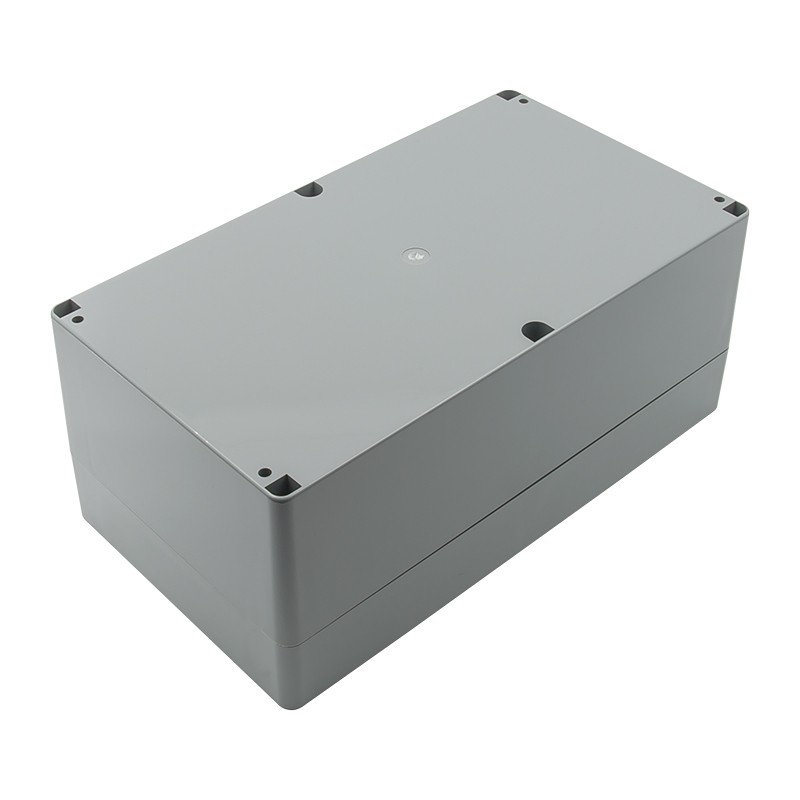

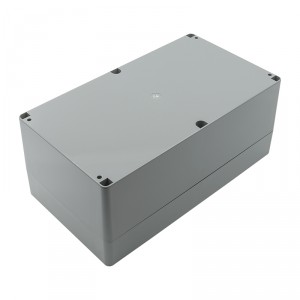

Вместительный герметичный корпус для интеграции LTE-роутеров, сотовых модулей и других активных приборов. Бокс защищен по классу IP65, поэтому его можно эксплуатировать как внутри помещений, так и на улице. Корпус имеет внешние габариты 360 x 200 x 150 мм, а внутри предусмотрены многочисленные крепежные отверстия для фиксации платы роутера.
Бокс для интеграции PCB и корпусных приборов

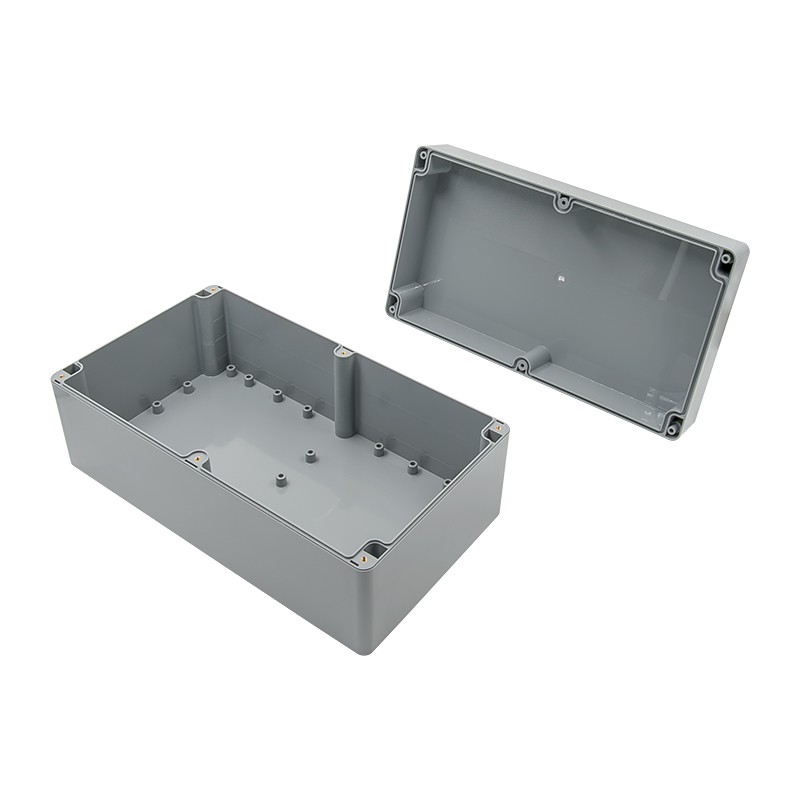

Корпус поддерживает установку печатных плат, например, встраиваемых LTE-роутеров. Достаточная высота бокса (150 мм) также допускает интеграцию миниатюрных приборов с собственной оболочкой и круговыми антеннами. На дне бокса размещены 25 посадочных отверстий, с помощью которых можно зафиксировать плату практически любого форм-фактора.
Материал изделия — ABS-пластик (темно-серый оттенок). Поверхность материала — глянцевая, что придает изделию более представительный вид. Благодаря уплотнительной прокладке в комплекте, крышка плотно прилегает к пазам и обеспечивает защиту оборудования на уровне IP65 (полная защита от пыли и от водяных струй с любых направлений). Таким образом, бокс пригоден для установки на улице.
На базе этого корпуса часто изготавливаются LTE-решения для наземных и водных транспортных средств. Также встроенное оборудование может эксплуатироваться на улице, например, для создания интернет-зон небольшой площади.
Габариты и особенности интеграции оборудования
Внутри бокса часто размещаются платы роутеров, модемы, WiFi-карты (точки доступа) и прочие радиоустройства, не имеющие всепогодного исполнения. На боксе отсутствуют гермовводы, что дает пользователю полную свободу модификации и кастомизации под конкретные задачи.
- Наружные габариты с крышкой — 360 x 200 x 150 мм, высота крышки — 50 мм;
- Внутренний размер (без учета стоек для фиксации крышки) — 352 x 192 x 134 мм;
- Монтаж PCB-плат или иных приборов производится к отверстиям на дне корпуса. Всего предусмотрены 25 отверстий, которые распределены по краям и центру основания. Точные расстояния между посадочными отверстиями указаны на чертеже (см. ниже);

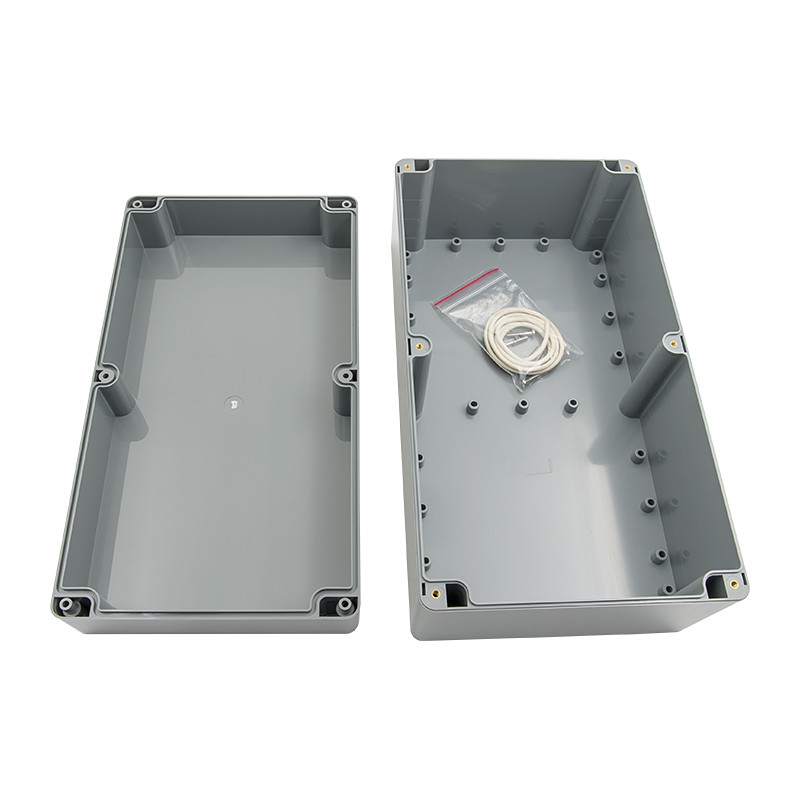

- Крышка привинчивается к корпусу на 6 винтов. Винты и уплотнитель для герметизации входят в комплект поставки;
- На корпус может быть установлен любой тип герметичных вводов. С оборудованием, которое получает питание по технологии PoE, обычно используется гермоввод RJ-45. Для прочих задач могут быть использованы гермовводы PG7, PG9 и др.
Также в ассортименте нашего магазина представлены аналогичные по качеству корпусы альтернативных размеров — 160 x 80 x 55 мм и 220 x 145 x 55 мм.
Чтобы купить корпус для оборудования, нажмите «В корзину» и подтвердите покупку. Любые вопросы о наших товарах вы можете задать напрямую по телефону 8-800-333-965 или через «Обратный звонок».
Корпус 360 x 200 x 150 мм — чертеж [PDF, ~464Kb]
Характеристики | |
Внешние габариты (без фланцев) | 360 x 200 x 150 мм |
Примерный внутренний размер | 352 x 192 x 134 мм |
Степень защиты | IP65 |
Материал | ABS-пластик |
Цвет | темно-серый |
Крепление крышки | винтовое |
Вес | 1429 г |
Комплектация | герметичный бокс, уплотнитель, винты для крышки |
