Корпус 220x145x55 мм, IP65, ABS пластик, тёмно-серый, с фланцами и гермовводом RJ-45

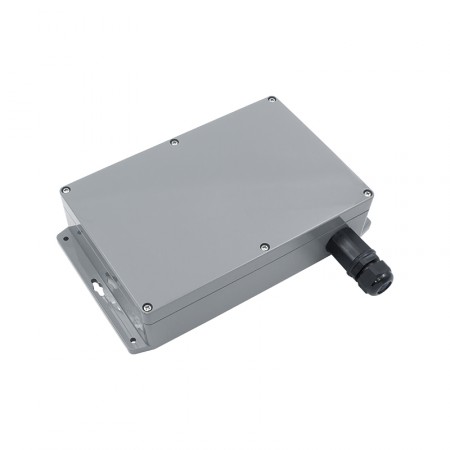

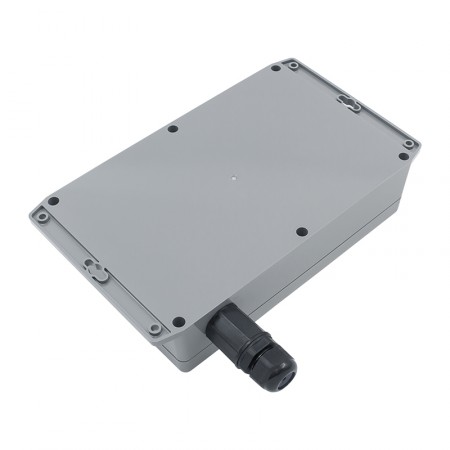

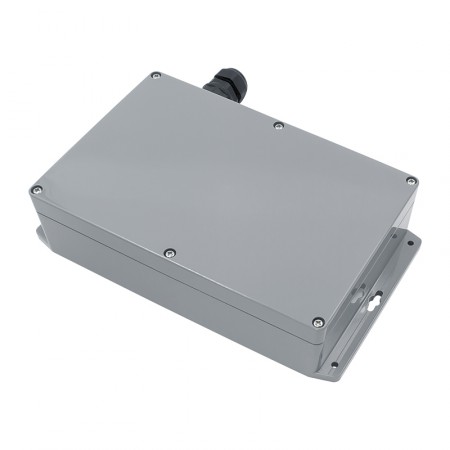

Герметично исполненный бокс из ABS-пластика с предусмотренным вводом RJ-45 (Ethernet). Этот корпус специально адаптирован для интеграции платы маршрутизатора или другого сетевого устройства. Защита по классу IP65 позволяет использовать корпус круглогодично в любых условиях, включая уличное размещение. По бокам бокса предусмотрены фланцы (выступы) с отверстиями для крепления к стене или другой ровной поверхности.

Гермобокс для интегрируемых маршрутизаторов LTE

Предлагаемый корпус адаптирован для встраивания платы маршрутизатора LTE или обычного роутера с отдельно подключаемым модемом. Внутри короба присутствуют посадочные отверстия для монтажа платы, а также вертикальные пластиковые направляющие.

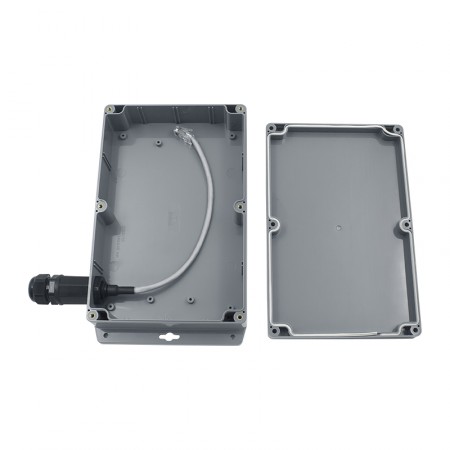

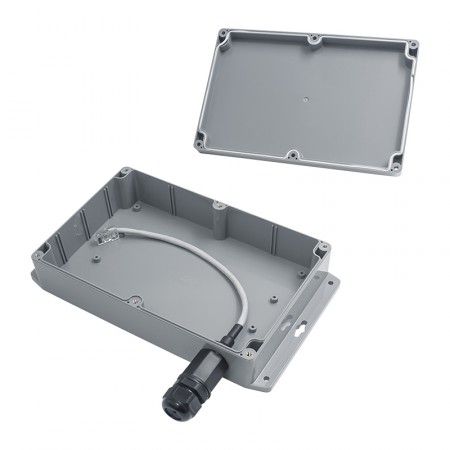

Особенностью этой модели является наличие герметичного ввода RJ-45. Наружу выведена розетка, защищенная конусным зажимом, резиновой втулкой и гайкой. Внутри бокса размещен отрезок Ethernet-кабеля (витая пара) с установленной вилкой RJ-45, который выполняет функцию удлинителя. Таким образом, бокс предназначен для интеграции сетевых решений, требующих подсоединения патч-корда. Для прочих применений доступна версия этого корпуса без установленного гермоввода.

Короб выполнен из прочного пластика (АБС) темно-серого цвета. Наружная поверхность — глянцевая, что придает изделию премиальный вид. Устойчивость к температурным колебаниям позволяет интегрировать в корпус всепогодные устройства, допускающие эксплуатацию при высоких и низких температурах. Защита от пыли и влаги предохранит установленные электронные компоненты в любой сезон, будь то засушливое лето или холодная зима, и при любых условиях монтажа: внутри здания, на открытом пространстве, в транспорте.

Размеры элементов и особенности установки

Внутренности бокса достаточно пространства, чтобы вместить типовую плату роутера для интеграции. Благодаря наличию посадочных отверстий и направляющих, корпус может вместить платы различного форм-фактора и типа.

• Внешний размер изделия с учетом фланцев крепления и гермоввода — 252 x 206 x 55 мм. Размер бокса без этих элементов — 222 x 147 x 55 мм;
• Внутреннее пространство для размещения оборудования — 196 x 102 x 49 мм;
• 4 посадочных отверстия для крепления платы роутера имеют диаметр 2,5 мм. Отверстия расположены по углам прямоугольника со сторонами 166 x 39 мм;
• Также доступны дополнительные 4 отверстия для крепления, расположенные по углам внутреннего пространства. Они образуют прямоугольник со сторонами 181,5 x 115,5 мм;
• Боковые фланцы используются, чтобы повесть корпус на стену с использованием центральных проушин или жестко закрепить его на любой ровной поверхности при помощи боковых сквозных отверстий;
• Ознакомиться с точными расстояниями между всеми элементами бокса можно в PDF-файле по ссылке ниже.

Верхняя крышка бокса закручивается на 6 комплектных болтов. Уплотнитель, обеспечивающий герметичное прилегание крышки, заранее установлен на производстве.

Чтобы купить корпус IP65 с вводом RJ-45, нажмите кнопку «В корзину». На странице оформления заказа вы сможете указать необходимое количество товара. Заранее задать вопрос о нашем оборудовании и его возможностях вы можете по телефону 8-800-3333-965!

Корпус 220 x 145 x 55 мм — чертеж [PDF, ~39Kb]
