Гермоввод RJ-45

Цена: 600 р.
Скидка: По запросу
Категория: Гермобоксы
Наличие: Есть в наличии

Артикул: 0870

В корзину
В сравнение
Описание
  • Описание
  • Доставка
  • Отзывы (0)

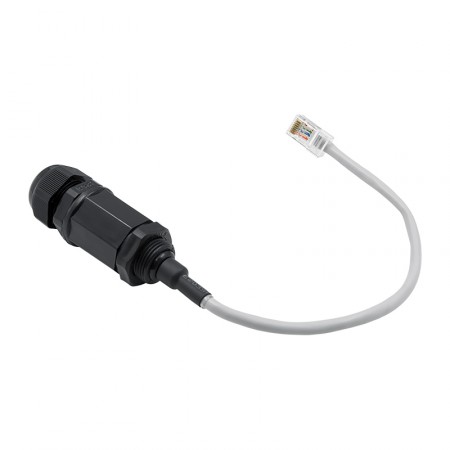

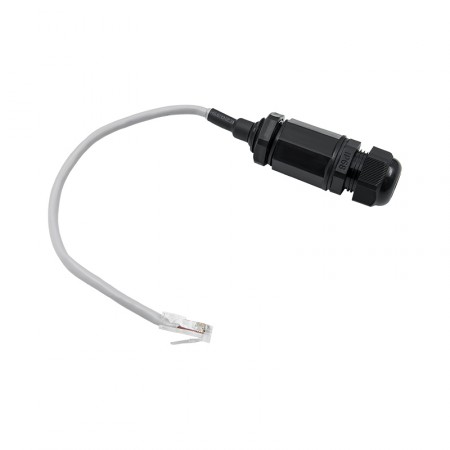

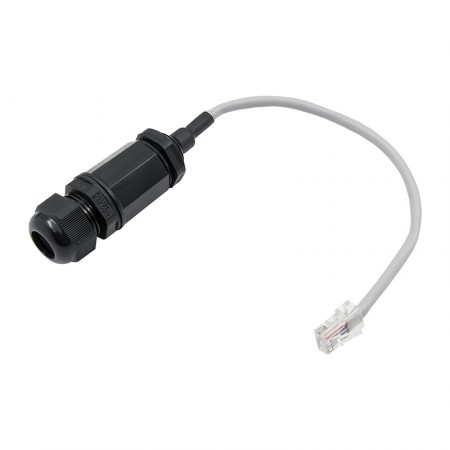

Герметичный ввод для боксов и корпусов с розеткой RJ-45 в наружной части. Ввод обеспечивает удобное подключение патч-корда к оборудованию, установленному внутри пластикового бокса, монтажного шкафа или другой оболочки. Конструкция защищена от влаги и пыли по классу IP68, а использованный кабель UTP4 обеспечивает передачу данных по стандарту Gigabit Ethernet на скорости до 1000 Мбит/с.

Когда используется герметичный ввод RJ-45?

Гермовводы нужны при размещении активного сетевого оборудования с подключением по Ethernet-интерфейсу внутри изолированных защищенных боксов. Внутри таких корпусов обычно размещаются платы LTE-роутеров, коммутаторы, точки доступа или другие приборы, которым требуется доступ к локальной сети.

Гермоввод используется в составе таких устройств, как:

  • Внешние LTE-клиенты;
  • Точки доступа WiFi и беспроводные мосты;
  • Оборудование WISP-провайдеров;
  • Всепогодные контроллеры, рабочие станции, серверы;
  • Уличные шкафы автоматики и видеонаблюдения.

Ввод RJ-45 обеспечивает удобство подключения кабеля, поскольку конечный пользователь устройства может использовать любой патч-корд по своему усмотрению. Для подсоединения кабеля достаточно открутить наружную гайку и конусный зажим, продеть сквозь них вилку RJ-45 и затем собрать конструкцию обратно. Замена кабеля также не занимает много времени и может производиться с необходимой регулярностью.

Конструкция и параметры Ethernet-гермоввода

Ввод условно можно разделить на две части: наружную и внутреннюю.

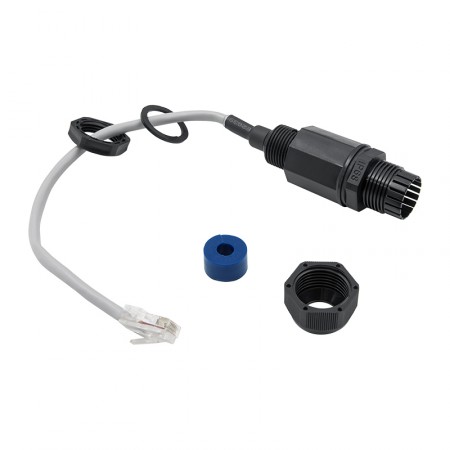

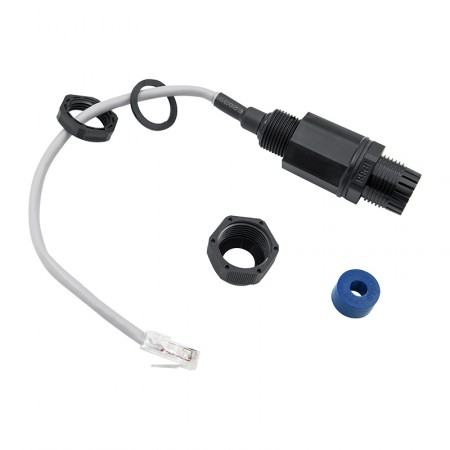

  • К наружной части относится корпус с розеткой RJ-45, уплотнительное кольцо, конусный зажим, разрезная втулка и гайка. Защита от влаги и пыли обеспечена по классу IP68, что исключает проникновение капель и мелких частиц внутрь устройства;
  • Внутренняя часть состоит из уплотнительного кольца, прижимной гайки и отрезка кабеля «витая пара» с установленной вилкой RJ-45 (без экранирования). Защита внутренней части выполнена по классу IP45;
  • Корпус и гайки имеют шестигранную форму, поэтому в процессе монтажа можно пользоваться обычным гаечным ключом;
  • Длина отрезка кабеля — 25 см. Он используется для подключения к плате роутера или другому устройству, установленному в боксе;
  • Розетка и вилка имеют конфигурацию 8P8C (8 контактов), а использованный отрезок кабеля относится к категории UTP4 Cat.5e (4 пары, 8 проводников). Таким образом, гермоввод поддерживает гигабитный Ethernet (10/100/1000 Мбит/с);
  • Кабельная линия совместима с передачей питания по технологии PoE;
  • Благодаря использованию в составе разрезной резиновой втулки, возможно подключение кабеля диаметром от 3 до 8 мм.

Для монтажа гермоввода в стенке корпуса бокса необходимо проделать отверстие Ø20 мм. Также возможна установка в резьбовое отверстие (с внутренней резьбой M20 с шагом 1,5 мм).

Изделие выполнено из качественного пластика с высоким классом огнестойкости (UL94V-0). В составе использованы уплотнительные кольца, которые обеспечивают заявленную герметизацию и препятствуют попаданию внутрь корпуса влаги и мелкодисперсных частиц. Компоненты не боятся тепла и холода и выдерживают нагрев до +85°C и охлаждение до -40°C.

Чтобы купить гермоввод RJ-45, нажмите кнопку «В корзину» и оформите заказ на нашем сайте. Если в процессе проектирования собственного оборудования или защитного корпуса у вас возникли вопросы, обязательно задайте их нашим экспертам по телефону 8-800-3333-965! Мы поможем с выбором подходящих комплектующих и поиском оптимального решения.

Характеристики
Разъемы и интерфейсы 1 x розетка RJ-45 (8P8C)
1 x вилка RJ-45 (8P8C)
Скорость передачи Ethernet 10/100/1000 Мбит/с
Тип кабеля UTP4 Cat.5e
Длина кабеля 25 см
Монтажное отверстие круглое отверстие: Ø20 мм
резьбовое отверстие: M20 x 1,5 мм
Допустимая толщина корпуса круглое отверстие: 0,3–7,5 мм
резьбовое отверстие: > 3 мм
Допустимый диаметр подключаемого кабеля 3–8 мм
Номинальная сила тока 1,5А
Номинальное напряжение 125В (переменный ток)
75В (постоянный ток)
Сопротивление изоляции > 500 МОм
Диэлектрическая прочность 1000В переменного тока (50/60 Гц), 1 мин
Контактное сопротивление < 10 мОм
Материал корпуса ABS-пластик
Материал уплотнительных колец силикагель и резина
Материал прижимных гаек нейлон 66
Материал контактов фосфористая медь (Ø0,5 мм)
Сила вставки 900 г
Прочность удерживания 7,7 кг (между розеткой и вилкой)
Срок службы > 750 циклов
Защита внешней части ввода IP68
Защита внутренней части ввода IP45
Класс огнестойкости UL94V-0
Допустимое атмосферное давление 86–106 кПа
Допустимая влажность ≤ 90%
Рабочая температура от -40°C до +85°C
Температура хранения от -25°C до +65°C
Размер корпуса (без кабеля) 87 x Ø30 мм
Вес 43 г
