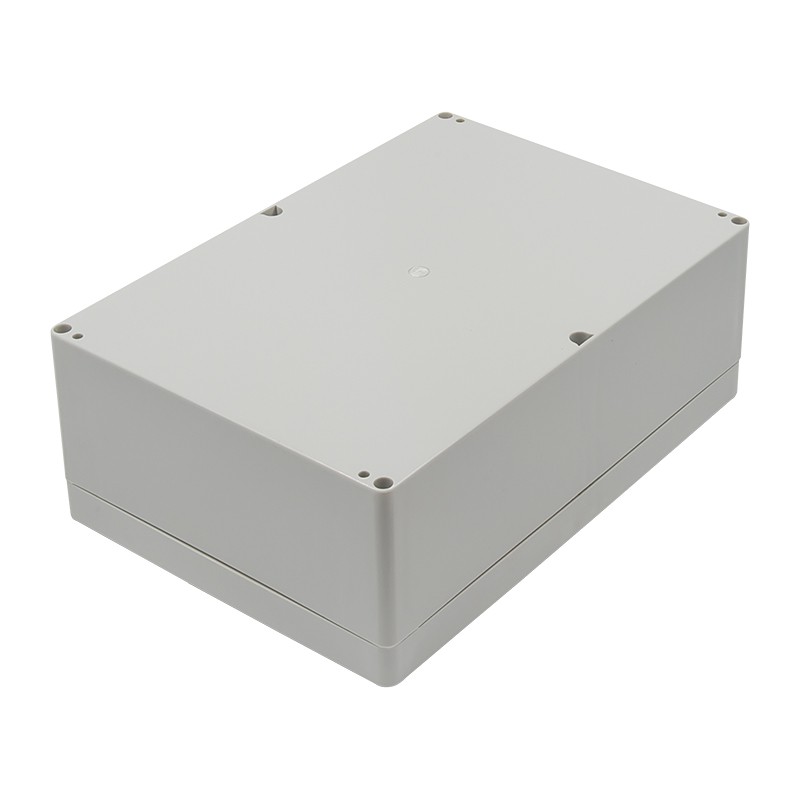

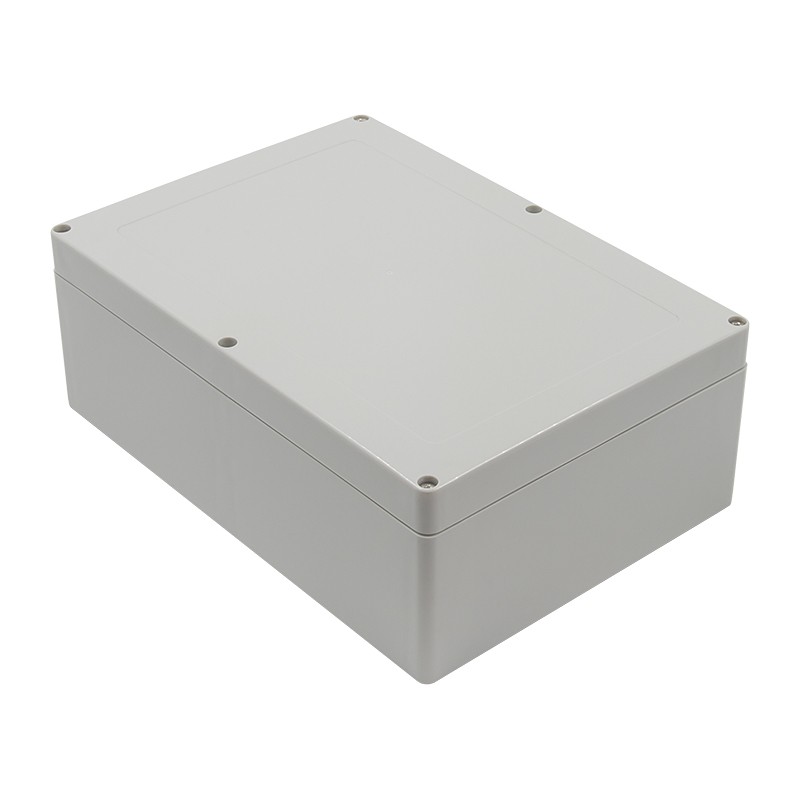

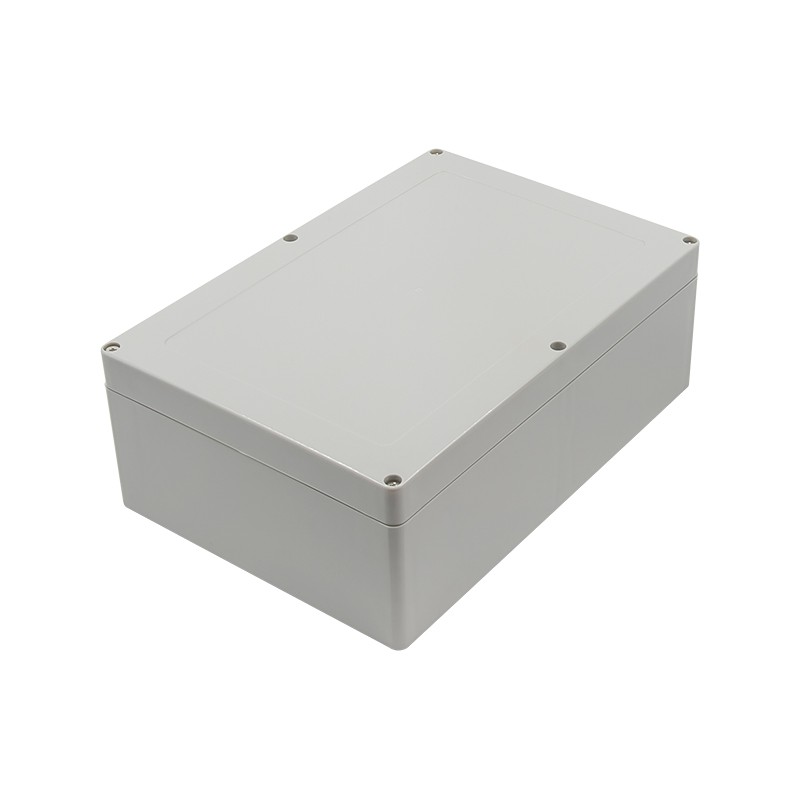

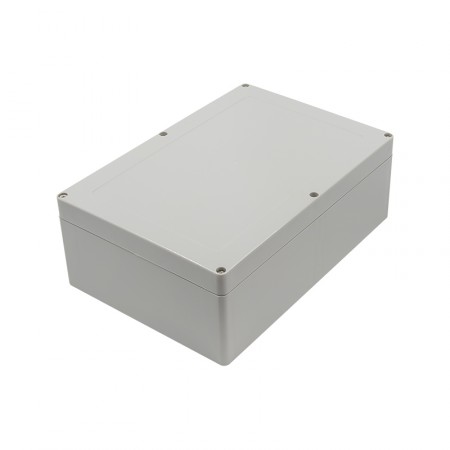

Гермобокс 263х185х95 мм для 3G/4G антенны

Гермобокс с наружными размерами 263 x 185 x 95 мм — это прочный корпус из ABS-пластика для защиты электронных устройств, таких как 3G/4G-модемы, роутеры и печатные платы. С классом изоляции IP65 он обеспечивает надежную преграду для пыли и водяных струй, что делает его пригодным для эксплуатации не только внутри помещений, но и на улице. Компактные размеры и возможность модификации позволяют использовать его для создания кастомных решений в области сотовой связи и автоматизации.

Где используются герметичные боксы?

Гермобокс PW004S предназначен для защиты электронных компонентов, не имеющих собственной всепогодной оболочки, таких как LTE-модемы, WiFi-адаптеры и точки доступа, платы телеметрии. Он подходит для различных задач, включая:

• Транспортные системы. Защита оборудования в автомобилях, автобусах или судах от вибраций, пыли и влаги;
• Уличные сети связи. Установка точек доступа WiFi или LTE-роутеров на открытых площадках, в парках или сельской местности;
• Промышленные решения. Размещение модулей автоматизации на складах, в цехах или на строительных объектах;
• Бытовые проекты. Установка модемов в загородных домах и на дачах для стабильного приема сигнала.

Корпус поставляется без предустановленных гермовводов, что позволяет пользователю самостоятельно добавлять отверстия для кабелей или антенн, адаптируя его под конкретные нужды. Для интеграции Ethernet-оборудования на корпус может быть установлен герметичный ввод RJ-45.

Основные параметры при выборе гермобокса

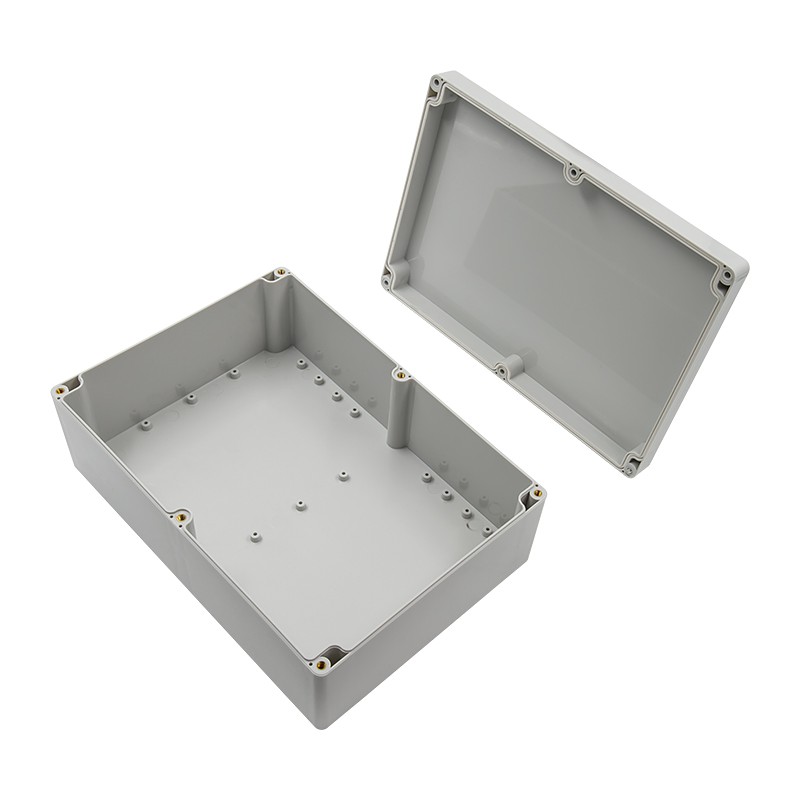

Гермобокс состоит из основания, крышки, уплотнительной прокладки и четырех винтов из нержавеющей стали. Основание оснащено отверстиями для крепления плат или устройств. При выборе корпуса необходимо учитывать его внешние и внутренние габариты, конфигурацию посадочных отверстий, степень защиты и другие факторы.

• Размер бокса для интеграции оборудования. Внутренние размеры бокса — около 251 x 173 x 74,5 мм (без учета крышки и стоек под болты). Высота крышки — 20,5 мм, а посадочные отверстия выступают на 5 мм от основания. Таким образом, бокс без проблем может уместить оборудование высотой до ~80 мм;

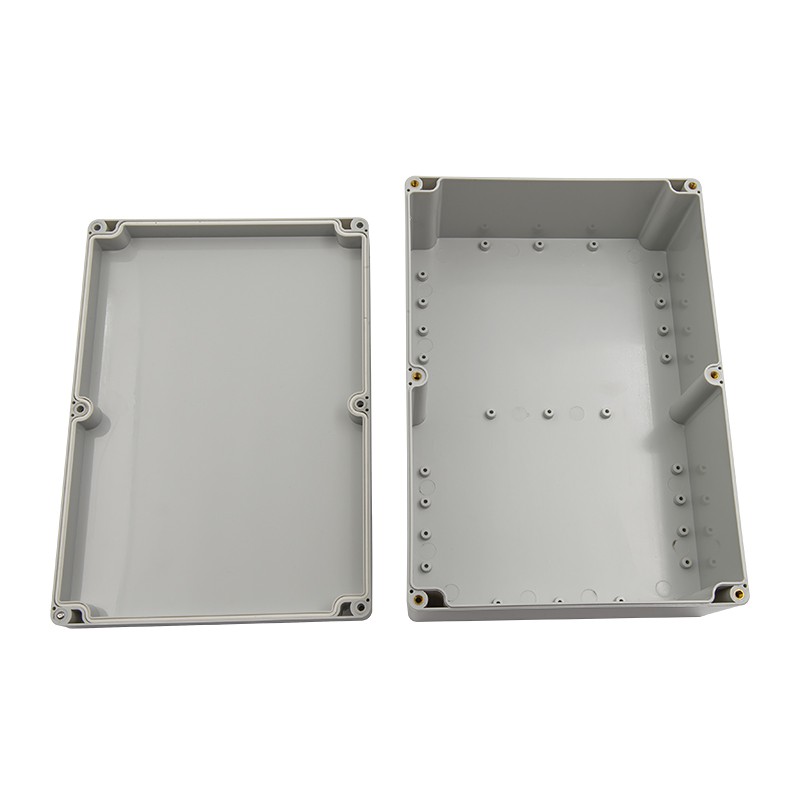

• 25 монтажных отверстий. В основании бокса размещено большое количество отверстий под винты M3 для фиксации монтажной пластины или печатной платы. Точное расположение отверстий и расстояние между ними можно увидеть на чертеже корпуса;
• Защита IP65. Уплотнительная прокладка и соединение «шип-паз» между корпусом и крышкой обеспечивают герметичность, подтвержденную по стандарту IEC-529. Бокс устойчив к струям воды и пыли;
• Прочный материал. ABS-пластик устойчив к ударам и сохраняет свои свойства при температуре от -20°C до +60°C. Толщина пластмассы — 2,8 мм. Используется пластик повышенного качества, гладкий, с минимальным количеством примесей. Крышка фиксируется на 4 винта из нержавеющей стали.

По сравнению с корпусом 360 x 200 x 150 мм из нашего ассортимента, PW004S более компактен, что делает его удобным для проектов с ограниченным пространством. Отсутствие предустановленных гермовводов позволяет пользователю выбрать их тип и расположение, что особенно удобно для интеграции 3G/4G-модемов или роутеров.

Корпус PW004S — это надежное решение для защиты оборудования в условиях пыли, влаги или вибраций. Прочный ABS-пластик и защита IP65 гарантируют долговечность, а простота установки экономит время. Чтобы купить гермобокс 263 x 185 x 95 мм, добавьте товар в корзину на нашем сайте или свяжитесь с нами по телефону 8-800-3333-965.

Гермобокс 263 х 185 х 95 мм — чертеж [PDF, ~678Kb]
