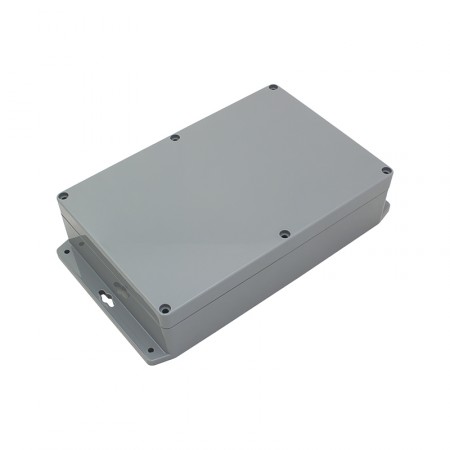

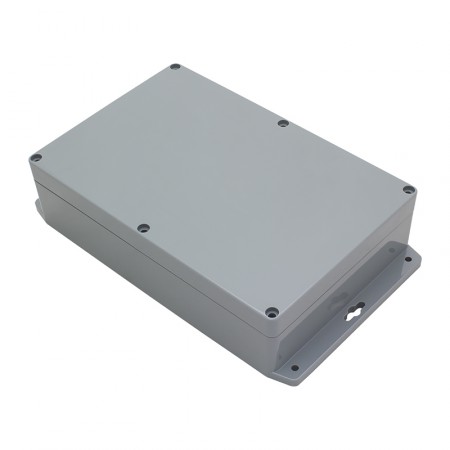

Корпус 220x145x55 мм, IP65, ABS пластик, тёмно-серый, с фланцами

Герметичный бокс из прочного АБС-пластика для интеграции различного активного оборудования. Гермобокс имеет защиту класса IP65 и может использоваться для внутреннего или внешнего монтажа. Внешние габариты корпуса без учета фланцев составляют 222 x 147 x 55 мм.

Бокс для интеграции сетевого оборудования

Эта модель разработана специально для интеграции различных сетевых решений, таких как маршрутизаторы и модемы. Внутри корпуса предусмотрены посадочные места для горизонтальной установки печатной платы, а также направляющие для вертикальной установки.

Бокс отличается высоким качеством пластика и повышенной прочностью. Цвет материала — темно-серый. Глянцевая поверхность корпуса придает любому изделию на его основе аккуратный и стильный вид. Защита IP65 предохраняет установленное внутри оборудование от влаги, пыли и влияния солнца: монтаж бокса возможен как в помещениях, так и на улице или в транспортных средствах.

Габариты и удобный монтаж

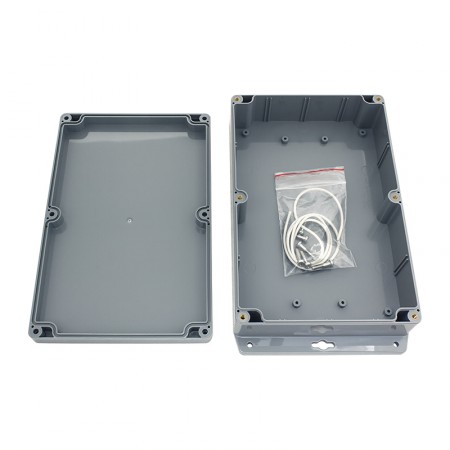

Пространное нутро корпуса с легкостью вмещает платы LTE-роутеров и модемов. На стенках бокса не установлены какие-либо гермовводы и разъемы, что позволяет модифицировать его индивидуально под нужды конкретного проекта.

• Внутренние габариты корпуса составляют примерно 196 x 102 x 49 мм;
• Для монтажа печатной платы по центру бокса предусмотрены 4 отверстия Ø2,5 мм. Противоположные отверстия расположены на расстоянии 166 мм друг от друга, расстояние между ближайшими отверстиями — 39 мм. Также в углах бокса предусмотрены 4 дополнительных посадочных места, которые также могут быть использованы для монтажа оборудования;
• Направляющие с внутренней стороны стенок бокса используются для крепления PCB-платы в вертикальной плоскости;

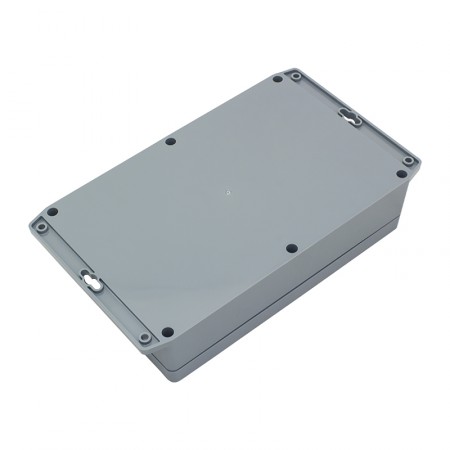

• По сторонам от корпуса предусмотрены фланцы с возможностью крепления на ровную горизонтальную или вертикальную поверхность. Общая длина корпуса с учетом фланцев — 252 мм.
• Точные расстояния между всеми элементами доступны в файле чертежа по ссылке ниже.

В комплекте к боксу идет уплотнитель и шесть болтов для закручивания крышки.

Чтобы купить бокс, добавьте товар в корзину и оформите заказ на нашем сайте. Получить консультацию по оборудованию для усиления сотовой связи вы можете по телефону 8-800-3333-965 или в нашем онлайн-чате!

Корпус 220 x 145 x 55 мм — чертеж [PDF, ~39Kb]
