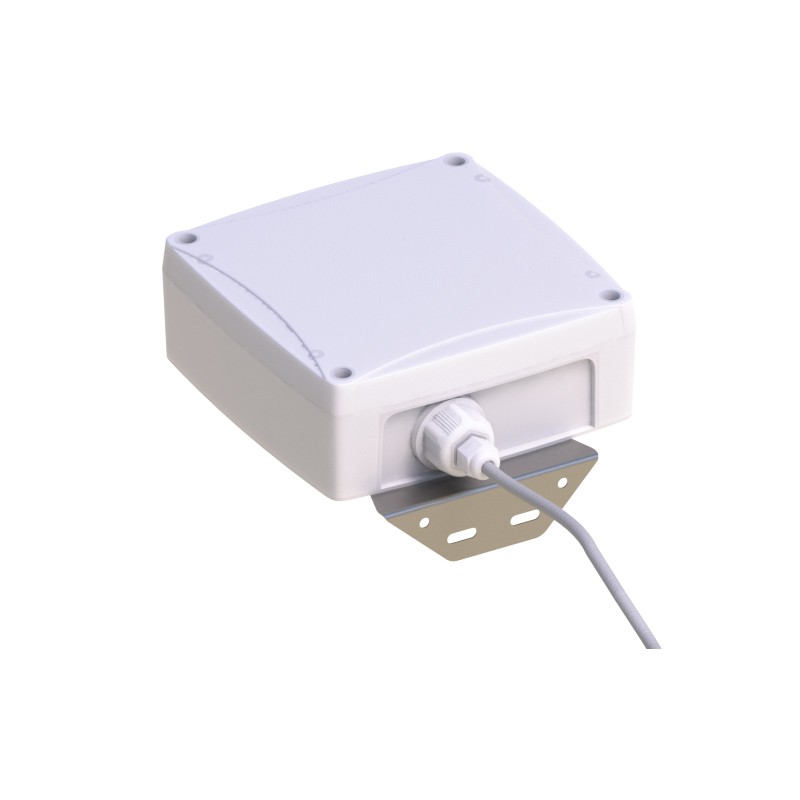

AX-BOX-V - универсальный герметичный бокс с вводом PG-7

Герметичный бокс для размещения роутеров и модемов на параболических антеннах Vika от Антэкс. Устройство защищает электронику от осадков, пыли и перепадов температур, а также позволяет подключить оборудование напрямую к облучателю короткими кабелями. Это исключает потери сигнала на длинных коаксиальных проводах и повышает эффективность всей системы.

Назначение и принцип работы

Параболические антенны серии Vika устанавливают на мачтах и направляют на базовую станцию оператора для приема сигнала. Обычно роутер или модем размещают внутри помещения, а от антенны к нему прокладывают длинный коаксиальный кабель. На каждом метре кабеля происходят потери сигнала — чем длиннее провод, тем слабее сигнал доходит до оборудования.

AX-BOX-V решает эту проблему: роутер или модем помещают в герметичный бокс и крепят прямо на узле антенны. Антенна соединяется с роутером короткими кабелями длиной 30–50 см, что минимизирует потери. От бокса к помещению прокладывают витую пару или USB-кабель, который передает данные без потерь мощности сигнала.

Конструкция и гермовводы

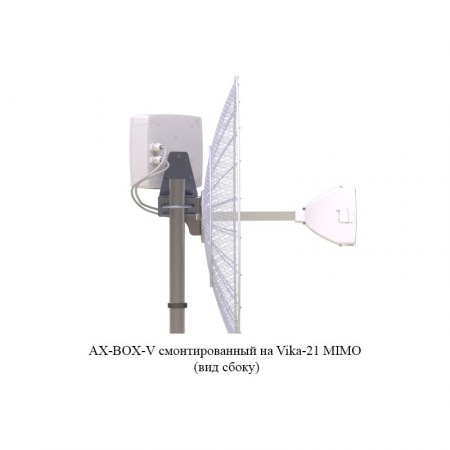

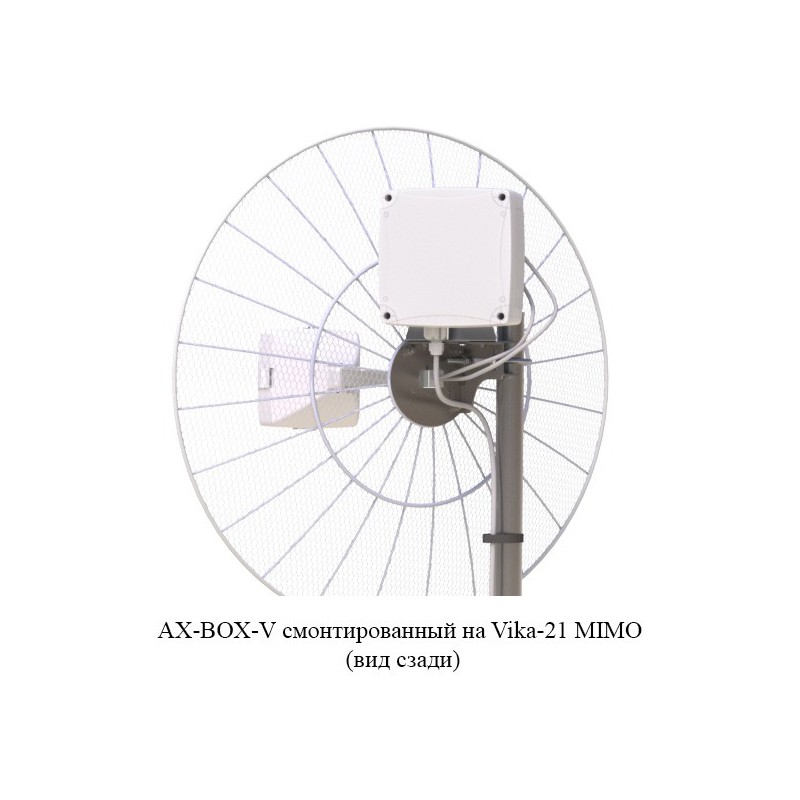

Бокс выполнен из поликарбоната с защитой от ультрафиолета. Материал выдерживает морозы, жару и не разрушается под воздействием солнечных лучей. Металлический кронштейн фиксируется на штатном креплении антенн Vika — не нужно сверлить дополнительные отверстия или изготавливать переходники. AX-BOX-V легко фиксируется на всех антеннах семейства Vika, включая Vika-24 MIMO, Vika-27 MIMO, Vika-1.1-800/2700N MIMO и другие.

Гермовводы расположены с двух сторон бокса:

• Нижняя сторона — один гермоввод PG-7 под USB-кабель или витую пару для передачи данных в помещение. Кабель в комплект не входит, его подбирают и прокладывают отдельно;
• Обратная сторона — два гермоввода PG-9 под коаксиальные антенные кабели (рекомендуется марка RG-58 с разъемами SMA-типа). Подходят для подключения двух антенных выходов при работе с MIMO-оборудованием. Если антенна оснащена разъемами N-female, используйте короткую кабельную сборку;
• Рядом с PG-7 предусмотрено пространство для установки SIM-удлинителя: можно вывести слот SIM-карты наружу для удобной замены без вскрытия бокса. В стандартной комплектации SIM-удлинитель не предусмотрен, его нужно приобретать и устанавливать отдельно.

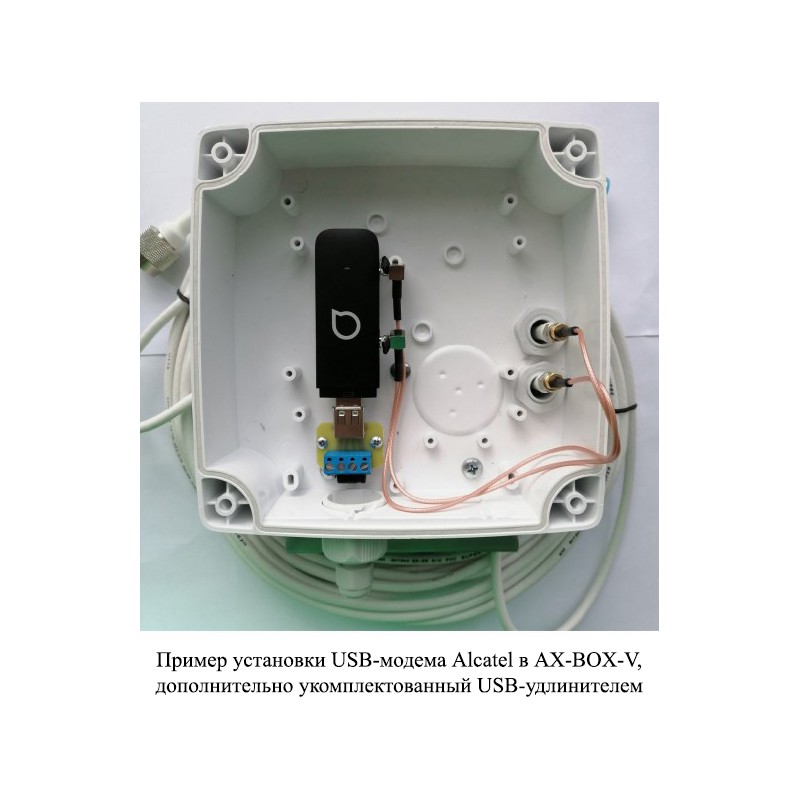

Вместо витой пары через гермоввод PG-7 можно пропустить USB-удлинитель. Это позволяет разместить в боксе USB-модем без платы роутера и подключить его напрямую к компьютеру или WiFi-роутеру в помещении.

Совместимость с роутерами

Бокс разработан под компактные роутеры производителей Антэкс, Microdrive, MikroTik и других. У нас доступны модели AXR-5U PoE, AXR-5P PoE, AXR-5i PoE, Tandem-4GT-OEM-11, которые точно подходят по габаритам. Другие роутеры похожего размера тоже можно разместить в боксе, но это нужно проверять индивидуально.

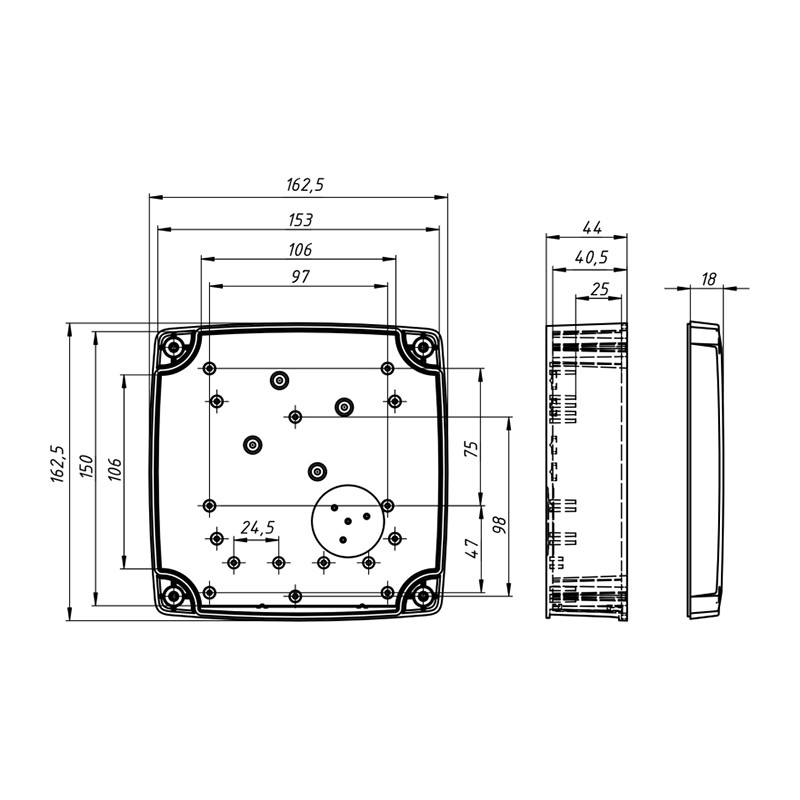

Внутри бокса достаточно места (150 x 108 x 55 мм) для роутера с двумя антенными разъемами, что позволяет использовать технологию MIMO с двойным облучателем для увеличения скорости передачи данных.

Преимущества гермобокса AX-BOX-V

Основные достоинства, которые дает размещение оборудования в гермобоксе на антенне:

• Минимальные потери сигнала. Короткие кабели длиной 30–50 см от антенны до сотового модуля практически не ослабляют сигнал;
• Защита от погодных условий. Герметичный корпус IP67 не пропускает влагу, пыль и насекомых внутрь;
• Морозоустойчивые материалы. Поликарбонат с защитой от ультрафиолета выдерживает температуры от -50°C до +100°C;
• Простое крепление. Металлический кронштейн фиксируется на штатном узле антенн Vika без дополнительных элементов;
• Гибкая конструкция. Можно использовать с роутерами или USB-модемами. Предусмотрено место для установки SIM-удлинителя.

Закажите гермобокс через корзину на сайте. Информация по оплате и доставке находится в профильных разделах. Не уверены, подойдет ли ваш роутер или нужна помощь с подбором антенн Vika? Звоните 8-800-3333-965 — разберемся вместе!
