Роутер Tandem-4GS-OEM-11 на две сим-карты для встраивания в оборудование

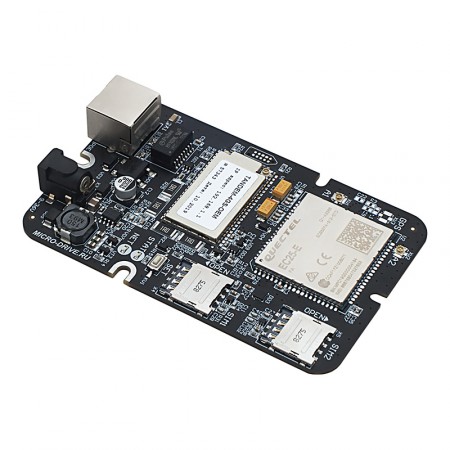

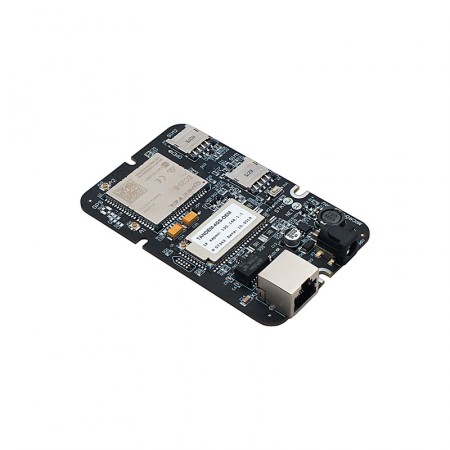

Встраиваемый роутер Tandem-4GS с 4G-модемом и модулем WiFi. Среди конкурентных преимуществ устройства — наличие двух SIM-слотов для резервирования связи и поддержка питания по технологии PoE. Как и аналогичные бескорпусные маршрутизаторы других производителей, Tandem-4GS от Microdrive выпускается в формате печатной платы и предназначен для установки в корпус антенны, гермобокса или другого оборудования.

Двухсимочный роутер на плате с модемом LTE Cat . 4

Установка Тандем-4GS вблизи антенны (например, в гермобоксе) позволяет сократить потери сигнала, которые проявляются при использовании длинных коаксиальных кабельных сборок. Сотовый модуль подключается к разъемам антенны при помощи коротких комплектных пигтейлов на разъемы SMA.

В качестве модема для этой модели подобран модуль MeiG SLM750 со скоростью загрузки данных в 4G-сетях до 150 Мбит/с (категория 4).

• Резервирование соединения второй SIM-картой. Два слота формата Micro-SIM позволяют поочередно пользоваться услугами нескольких операторов мобильного интернета, а также резервировать соединение на случай сбоя. Модем обеспечивает совместимость со всеми операторами сотовых услуг в России;
• Все нужные частотные диапазоны. Встроенный модем поддерживает многочисленные стандарты, включая наиболее скоростные диапазоны 4G (B1/B3/B7/B40), «загородные» диапазоны (B8/B20) и откат на 2G/3G при отсутствии современного покрытия;
• Подключение устройств — по WiFi. Роутер имеет встроенный передатчик WiFi, работающий на частоте 2,4 ГГц (до 300 Мбит/с). В набор входят две патч-антенны для работы беспроводной сети на небольшой дистанции от прибора. Для создания беспроводной сети большего радиуса действия можно подключить выносную WiFi-антенну.

Тщательно проработанная и оптимизированная архитектура платы обеспечивает высокую скорость обработки данных средствами роутера и органичное взаимодействие всех функциональных блоков устройства, в том числе встроенного модема.

Две возможности питания: от БП и по технологии PoE

Для подключения питания 9–36В на плате установлен штыревой DC-разъем. Для удобства производитель также снабдил Tandem-4GS функцией питания PoE, которая избавляет от отдельного кабеля питания при установке роутера в уличный гермобокс или корпус антенны.

Благодаря технологии PoE (Power over Ethernet), питание оборудования может подаваться по одному кабелю (витой паре) с потоком данных. Питание PoE в этой модели реализовано по схеме тип B (контакты 4, 5, 7, 8). Для реализации питания потребуется поддержка PoE аналогичного типа на стороне источника (PoE-инжектора, коммутатора).

Выбор антенны для работы роутера

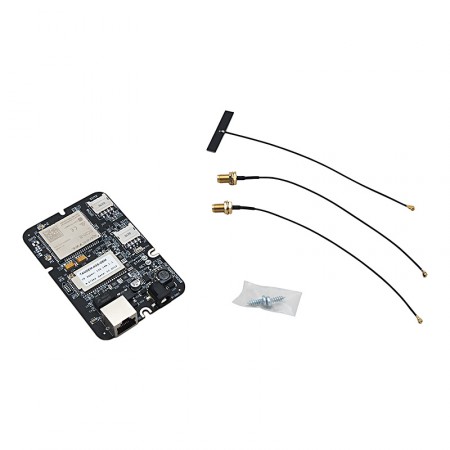

На плате роутера расположены два разъема U.FL для подключения 4G-антенн. Пигтейлы (переходники) с разъемами U.FL и SMA-female входят в комплект поставки устройства. Подключение двух антенн позволяет задействовать технологию MIMO, которая повышает скорость и надежность мобильного соединения.

Антенны 4G не входят в набор поставки: их нужно выбрать отдельно в зависимости от условий эксплуатации. При хорошем уровне сигнала к роутеру может быть подключена простая круговая антенна, а при слабом покрытии — уличная направленная модель. Выбрать подходящую антенну вы можете в разделе каталога.

Простая настройка и интеграция

Компания Microdrive разработала собственную операционную систему NetOS-19 на базе ядра Linux. Первичная настройка роутера осуществляется через веб-интерфейс. Панель управления роутера предоставляет доступ к большому числу функций и служб, включая мониторинг мобильной сети, отправку и чтение SMS, VPN, брандмауэр и многое другое.

Плата снабжена системой подогрева, чтобы гарантировать стабильную работу не только в теплом климате, но также при морозе. Рабочий диапазон температур — от -40°С до +60°С.

Tandem-4GS-OEM представляет собой практичное решение, обладающее широкими возможностями интеграции с различными устройствами и типами сетей. Компактные размеры, совместимость с различными корпусами, наличие двух слотов для SIM-карт, поддержка PoE, высокие скорости соединения и надежность делают представленную модель бескорпусного маршрутизатора незаменимой при решении ряда технических задач обеспечения связи.
