Встраиваемый роутер USB-WiFi Antex AXR-5U PoE

Встраиваемый WiFi-роутер для совместного использования с USB-модемами. Отсутствие собственного корпуса позволяет интегрировать AXR-5U PoE в гермобоксы антенн, тем самым обеспечивая минимальную длину коммутации между антенной и модемом. Альтернативная схема использования AXR-5U PoE подразумевает размещение маршрутизатора и модема в помещении и подключение к внешней (уличной) антенне с помощью стандартного коаксиального кабеля. В этом случае роутер также позволяет создать беспроводную сеть WiFi с общим доступом к мобильному интернету.

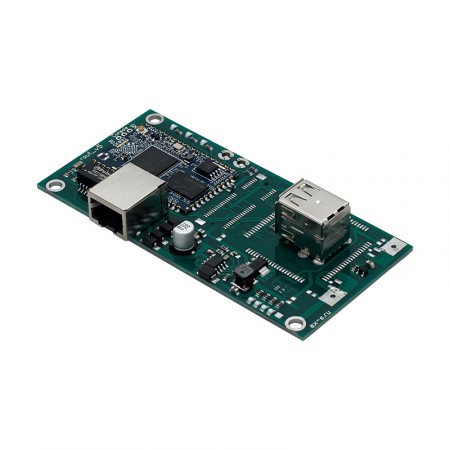

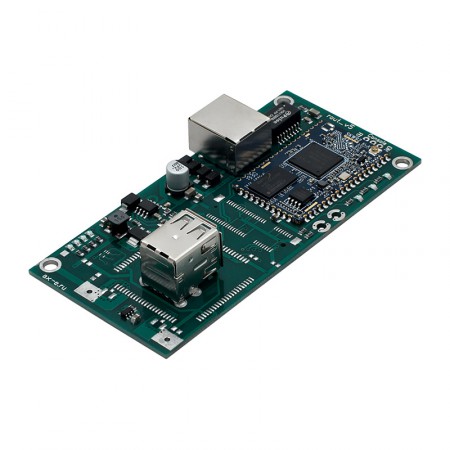

AXR-5U PoE находит широкое применение в готовых заводских решениях, нуждающихся в аппаратной мощности роутера, любительских устройствах и индивидуальных проектах. Внешне маршрутизатор представляет собой печатную плату с установленными разъемами и электронными компонентами. USB-порт роутера предназначен для подключения модема, поддерживающего сотовые сети 3G и 4G. Классическим примером совместимого модема может послужить популярная модель Huawei E3372h, с которой роутер работает «из коробки». Обратите внимание: модем и герметичный бокс для установки роутера не входят в комплект поставки и приобретаются отдельно.

Возможность подключения WiFi-антенны

Низкопрофильный разъем U.FL (IPX) на плате роутера позволяет подключить внешнюю WiFi-антенну. От характеристик используемой антенны будет зависеть площадь покрытия сети. При размещении маршрутизатора дома или в офисе WiFi-сеть будет аналогична сети, создаваемой бытовым роутером. При использовании AXR-5U PoE в корпусе уличной 4G-антенны WiFi-модуль позволяет создать область уверенного покрытия в радиусе до 25 метров, что идеально подходит для придомовой территории на даче. Также беспроводная сеть роутера может использоваться в качестве сервисной для первичной настройки и управления.

Максимальная скорость передачи данных по WiFi составляет 150 Мбит/с. Сеть на частоте 2,4 ГГц в стандартах 802.11b/g/n, наиболее распространенных среди домашних и промышленных устройств.

Поддержка PoE-питания

LAN-порт, установленный на плате AXR-5U, поддерживает питание по технологии Passive PoE (7–24В), что позволяет передавать по единому кабелю (витой паре) не только потоки данных, но и необходимое для работы роутера и модема напряжение. Максимальная длина Ethernet-кабеля, соединяющего роутер с PoE-инжектором, достигает 100 м.

PoE-инжектор не входит в комплект поставки и приобретается отдельно. При наличии у пользователя коммутатора или другого сетевого устройства, поддерживающего питание внешних устройств по технологии PoE, использование инжектора не потребуется.

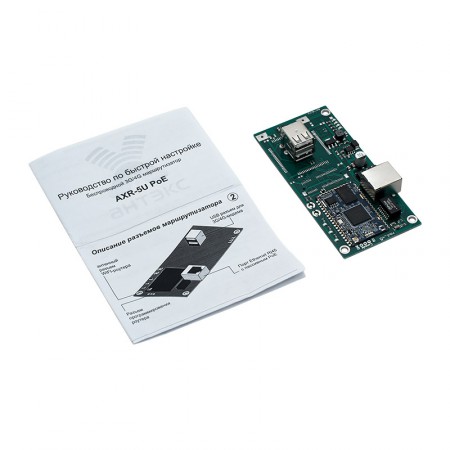

Роутер AXR-5U PoE предельно прост в настройке и эксплуатации. Для отображения уровня входящего сигнала на плате маршрутизатора установлен блок светодиодных индикаторов. Для начала работы с устройством рекомендуется изучить входящую в комплект поставки инструкцию, подключить питание и установить модем с SIM-картой в USB-порт. Настройка параметров AXR-5U PoE производится через веб-интерфейс.

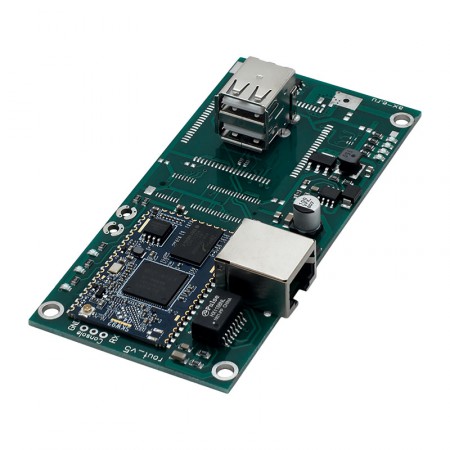

Обновленный чипсет MediaTek MT7688N

Принципиальное отличие новой линейки бескорпусных роутеров AXR-5 от предыдущей серии AXR-1 заключается в использовании чипсета MediaTek MT7688N, который позволяет обеспечить высокую скорость обработки при использовании меньшего объема памяти.

Роутер Antex AXR-5U PoE — инструкция [PDF, 1.73Mb]
