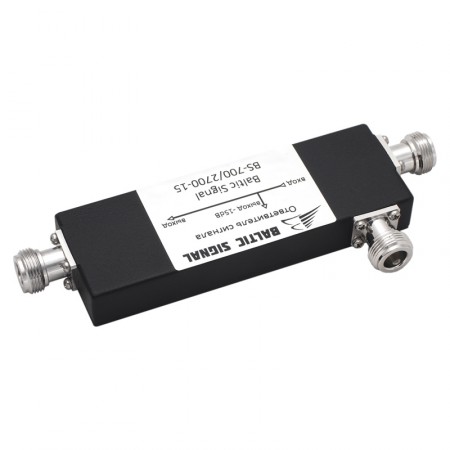

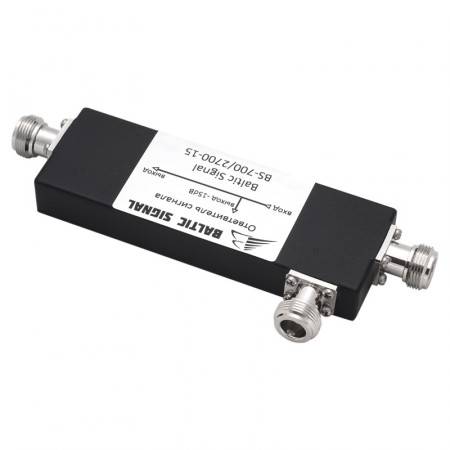

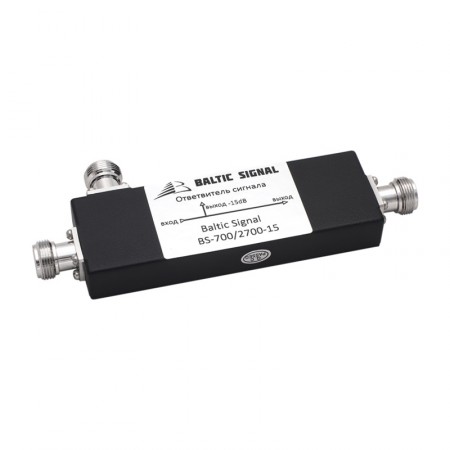

Ответвитель Baltic Signal BS-700/2700-15

Пассивный направленный ответвитель для систем распределения ВЧ-сигнала. Основной тракт пропускает сигнал с минимальными потерями, а боковой порт отводит фиксированную часть мощности — уровень ответвления составляет -15 дБ. Рабочий диапазон 700–2700 МГц перекрывает все стандарты сотовой связи, используемые российскими операторами: 2G, 3G и 4G/LTE.

Как распределяется мощность?

Ответвление с боковым выходом -15 дБ означает, что на боковой порт поступает всего 3,16% от входной мощности. Оставшиеся 96,84% уходят на магистральный выход. Вносимые потери не превышают 0,5 дБ — это один из самых низких показателей среди ответвителей этого класса.

Пример расчета: при входном уровне сигнала 20 дБм (100 мВт) мощность на боковом порту будет на 15 дБ меньше (5 дБм = 3,16 мВт). В то же время основная мощность пройдет на магистральный выход — около 19,86 дБм (~97 мВт). При высоком значении затухания на отводе магистральная линия практически «не ощущает» факта ответвления.

В линейке устройств Baltic Signal доступны аналогичные ответвители с иным коэффициентом бокового ответвления (-5 дБ, -10 дБ, -20 дБ и другие). Необходимый уровень затухания на боковом выходе всегда рассчитывается индивидуально исходя из потребностей системы усиления и бюджета мощности.

Когда нужно ответвление -15 дБ?

Такое глубокое ответвление востребовано в трех характерных сценариях:

• Когда антенна на боковом порту обслуживает совсем небольшую зону: небольшой кабинет, лестничную клетку, тамбур или другое помещение с минимальным числом абонентов. Полная мощность туда избыточна, а 3% от магистрального уровня вполне достаточно для уверенного покрытия;
• Когда кабельная трасса до боковой антенны значительно короче магистральной. Антенна в ближней зоне получает ослабленный сигнал с бокового порта, антенна в дальней зоне — почти нетронутый поток с магистрали. В результате уровень сигнала на обоих концах выравнивается, несмотря на разную длину кабелей;
• В сложных системах усиления с большим числом разветвлений и использованием бустеров, где точно рассчитывается необходимая мощность на каждом приборе.

Направленный ответвитель с разъемами N - female

Все три порта устройства — разъемы N‑female. Основные характеристики:

• Диапазон частот: 700–2700 МГц. Полное покрытие GSM/3G/LTE, а также WiFi 2,4 ГГц. Допускается использование с прочими системами связи, использующими ISM-диапазоны и лицензируемые частоты;
• Ответвление: 15 дБ. На боковой выход попадает 3,16% мощности;
• Вносимые потери: не более 0,5 дБ (потери на разъемах, контактах и т. п.);
• Волновое сопротивление: 50 Ом. Согласовано со стандартными коаксиальными кабелями (RG‑58, 5D‑FB, 8D‑FB и аналогичными) и радиотехникой;
• Питание: пассивное исполнение. Дополнительное питание не требуется.

Для подключения понадобятся кабельные сборки с разъемами N‑male. Подобрать готовые отрезки нужной длины можно в соответствующем разделе каталога. Если нужна помощь в расчете схемы распределения сигнала с учетом длин трасс и площадей помещений — звоните 8-800-3333-965.
