Делитель сигнала повышенной мощности Baltic Signal BS-700/2700-1/4-300W

Делитель сигнала BS-700/2700-1/4-300W предназначен для распределения ВЧ-сигнала повышенной мощности (до 300 Вт) на четыре выхода. Этот делитель реактивного типа подходит для профессиональных систем, где нужно подключить несколько внутренних антенн к одному усилителю, точке доступа, генератору или другому источнику. Конструкция поддерживает диапазон частот 700–2700 МГц и соответствующие стандарты GSM, UMTS и LTE.

Назначение сплиттера в телеком-сетях

BS-700/2700-1/4-300W используется в системах усиления сотовой связи для равномерного деления сигнала от усилителя на несколько зон покрытия. Например, в офисах или складах оно позволяет охватить большие площади без дополнительных дублирующих репитеров. Устройство также функционирует как сумматор, объединяя сигналы от нескольких источников. Делитель предназначен для интеграторов и инженеров, занимающихся монтажом и обслуживанием оборудования связи.

• Работа с частотами 700–2700 МГц. Эта модель адаптирована для работы на частотах мобильной связи, WiFi (2,4 ГГц) и диапазонах телеметрии и автоматизации (например, 868 МГц);
• Повышенная мощность. Выдерживает входную мощность до 300 Вт, что позволяет применять делитель в промышленных системах усиления и базовых станциях операторов. Для передатчиков меньшей мощности доступна более дешевая версия BS-800/2500-1/4;
• Низкая интермодуляция. Обеспечивает низкий уровень помех (менее -150 дБн) при передаче сигнала на нескольких несущих (2x43 дБм). Таким образом, этот делитель оптимален для использования с мультидиапазонными передатчиками и усилителями;
• Деление 1/4 для комплексных систем. Прибор имеет 4 выхода, потери на делении — 6 дБ. Дополнительные вносимые потери (на коннекторах, проводнике и т. п.) не превышают 0,4 дБ;
• Разъемы N-female. Коннекторы стандартизированы для профессионального оборудования с сопротивлением 50 Ом и совместимы с большинством кабельных сборок для репитеров. Импеданс 50 Ом обеспечивает совместимость и согласованность с радиоаппаратурой;

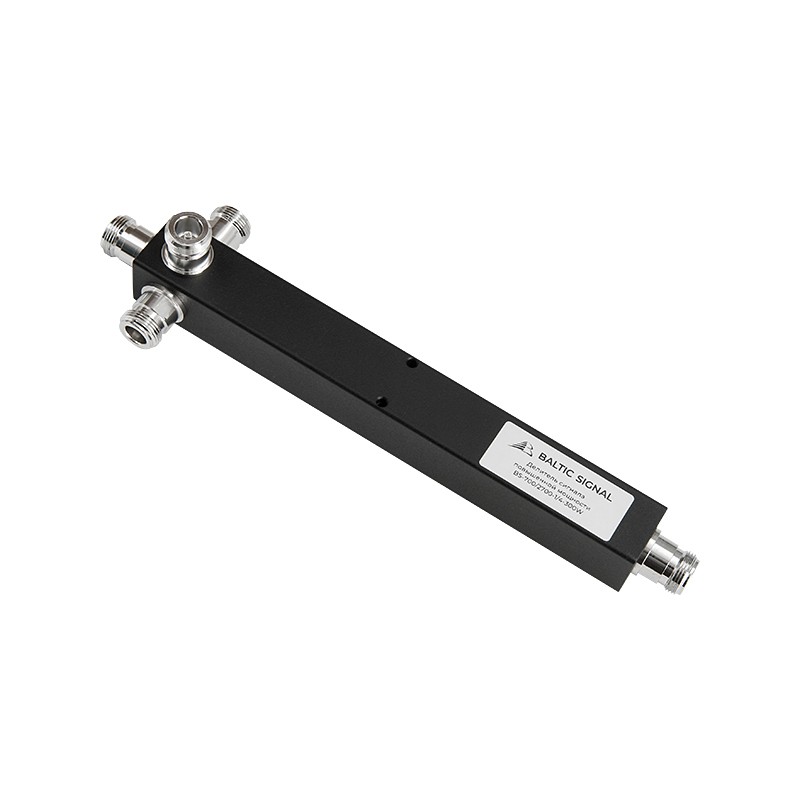

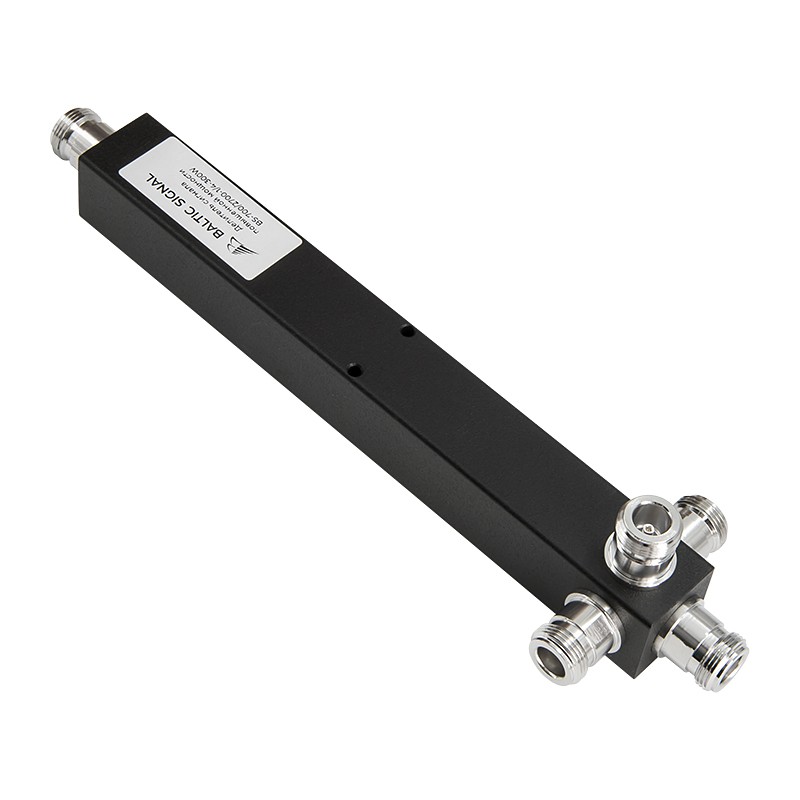

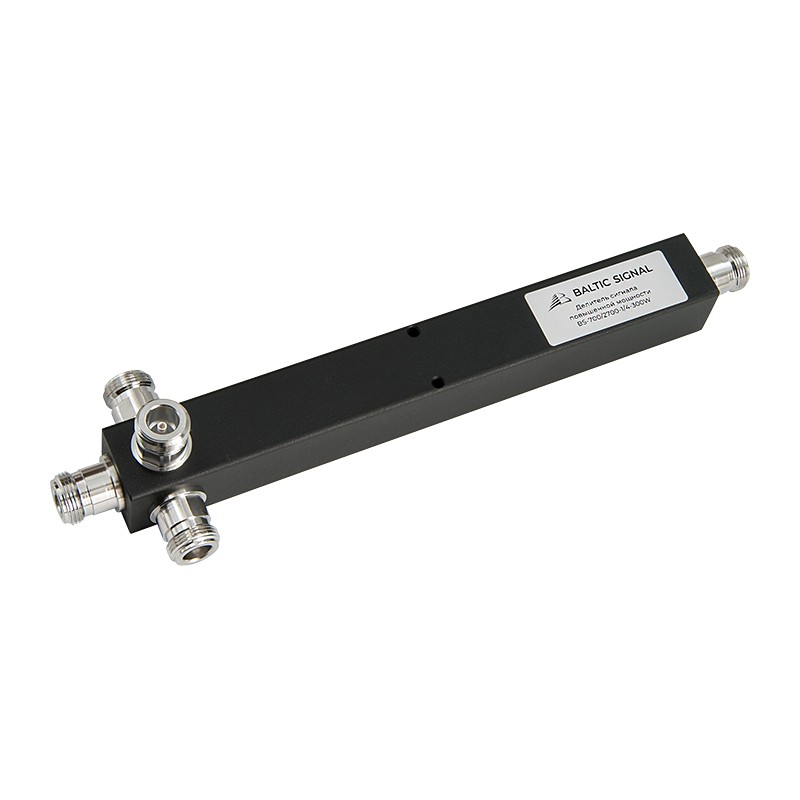

• Металлический корпус трубчатой формы. Корпус имеет квадратное сечение, защищен от внешних факторов по классу IP65 и функционирует в диапазоне температур от -40°C до +60°C.

Перечисленные параметры делают устройство надежным решением для систем с высокой нагрузкой, при этом они существенно минимизируют ослабление сигнала.

Принцип действия реактивного делителя

Делитель BS-700/2700-1/4-300W находит применение на крупных объектах, таких как бизнес-центры или производственные помещения, где сигнал усиливающей системы распределяется по разным помещениям, этажам и корпусам. Часто в таких системах используется каскадная схема соединения, когда несколько делителей или ответвителей подключаются последовательно для достижения целевых результатов.

Работа BS-700/2700-1/4-300W основана на реактивной схеме, где согласование обусловлено геометрией проводящего элемента. Входящий сигнал на входном разъеме N-female делится на четыре выхода, каждый из которых получает равную долю мощности. Выходы соединяются с антеннами, магистральными усилителями или другими принимающими устройствами. Если один или несколько выходов временно не задействованы, их необходимо закрыть искусственными нагрузками 50 Ом.

Купите делитель Baltic Signal BS-700/2700-1/4-300W для надежного распределения сигнала! Закажите консультацию по телефону 8-800-3333-965 или используйте форму «Заказать звонок» на сайте.
