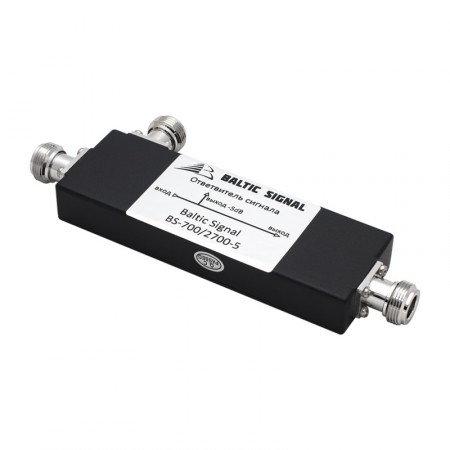

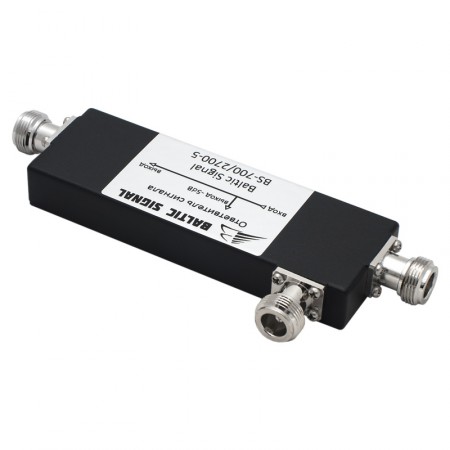

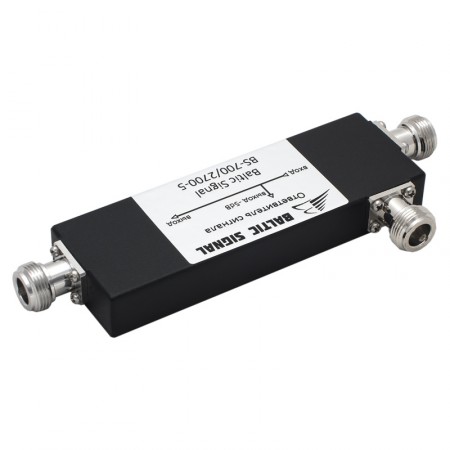

Ответвитель Baltic Signal BS-700/2700-5

Ответвитель BS-700/2700-5 — пассивный компонент для систем усиления сотовой связи, который делит входящий сигнал на два выхода с разным уровнем мощности. Основная часть сигнала проходит через устройство в прямом направлении, а на боковой порт попадает меньшая часть — на 5 дБ ниже уровня входа. Диапазон 700–2700 МГц охватывает все стандарты российских операторов: 2G, 3G и LTE.

Чем ответвитель отличается от делителя?

Обычный делитель мощности распределяет сигнал поровну между выходами. Ответвитель работает иначе: он разделяет входящий поток на две неравные части, сохраняя большую долю мощности на магистральном выходе.

Например, при подаче на вход 100 мВт (20 дБм) боковой порт отдает около 31 мВт (15 дБм, 31,6% мощности) — это и есть ослабление 5 дБ относительно входа. Оставшийся поток в 69 мВт (18,3 дБм) уходит на магистральный выход. Такое распределение позволяет точно дозировать мощность между разными участками системы без существенных потерь на основной магистрали.

Когда нужно неравномерное деление?

Неравномерное деление мощности востребовано в двух основных сценариях:

• Зоны покрытия в помещениях разной площади. Антенне в маленькой комнате достаточно ослабленного сигнала с бокового порта, а антенна в большом зале получает основную мощность через магистральный выход;
• Разная длина кабельных трасс. Более длинная магистраль теряет больше мощности на своей протяженности. Подав на нее основной поток, можно скомпенсировать разницу в затухании и получить примерно одинаковый уровень сигнала на обоих концах.

В разветвленных системах с бустерами ответвители применяются совместно с обычными делителями для построения многоуровневых схем распределения сигнала. Сочетание разных пассивных элементов в системе позволяет гибко настроить мощность сигнала на каждом устройстве.

Разветвитель с ослаблением 5 дБ для ВЧ-систем

Устройство пассивное, питание не требуется. Все три порта оснащены разъемами N-female, стандартными для систем усиления сотовой связи. Основные параметры:

• Широкий диапазон частот. Диапазон частот 700–2700 МГц включает все актуальные стандарты сотовой связи в России, а также WiFi-сети (2,4 ГГц);
• Ответвление бокового порта — 5 дБ. Лишь треть мощности (31,6%) попадает на боковой отвод, основная мощность передается на магистральный выход. В ассортименте Baltic Signal также представлены модели с другими значениями ослабления — от 3 дБ до 40 дБ;
• Низкие вносимые потери. Сопутствующие потери не превышают 0,5 дБ;
• Волновое сопротивление — 50 Ом. Прибор согласован со стандартными коаксиальными кабелями и антеннами;
• Максимальная подводимая мощность — 50 Вт. Запас по мощности перекрывает возможности любого бытового или коммерческого репитера.

Для подключения ответвителя понадобятся ВЧ-кабели с разъемами N-типа — подобрать их можно в разделе кабельных сборок. Выбрать ответвитель совсем не сложно, если знать входной уровень сигнала и мощность, которая нужна на каждой из двух ветвей. Если рассчитать самостоятельно затруднительно — звоните по номеру 8-800-3333-965! Наши консультанты помогут подобрать нужный номинал под конкретную схему: уточним уровень сигнала, длины трасс и площади помещений, после чего порекомендуем оптимальное решение.
