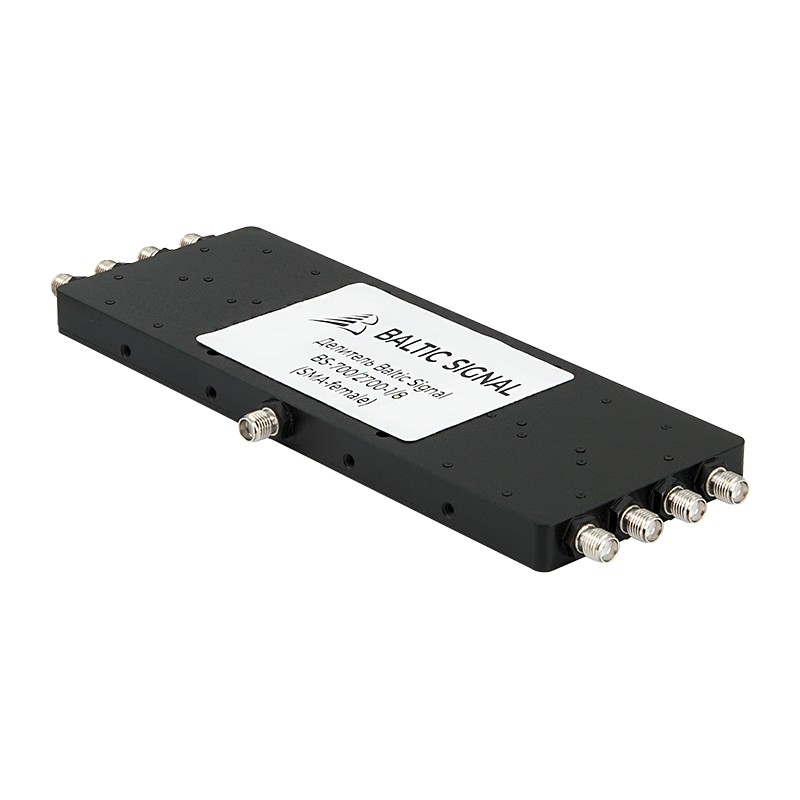

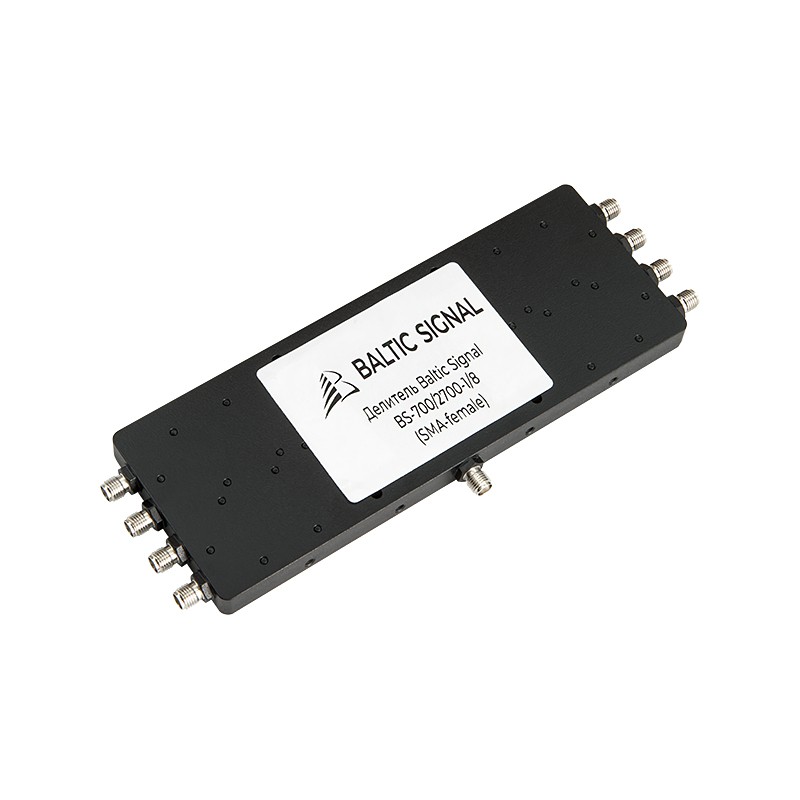

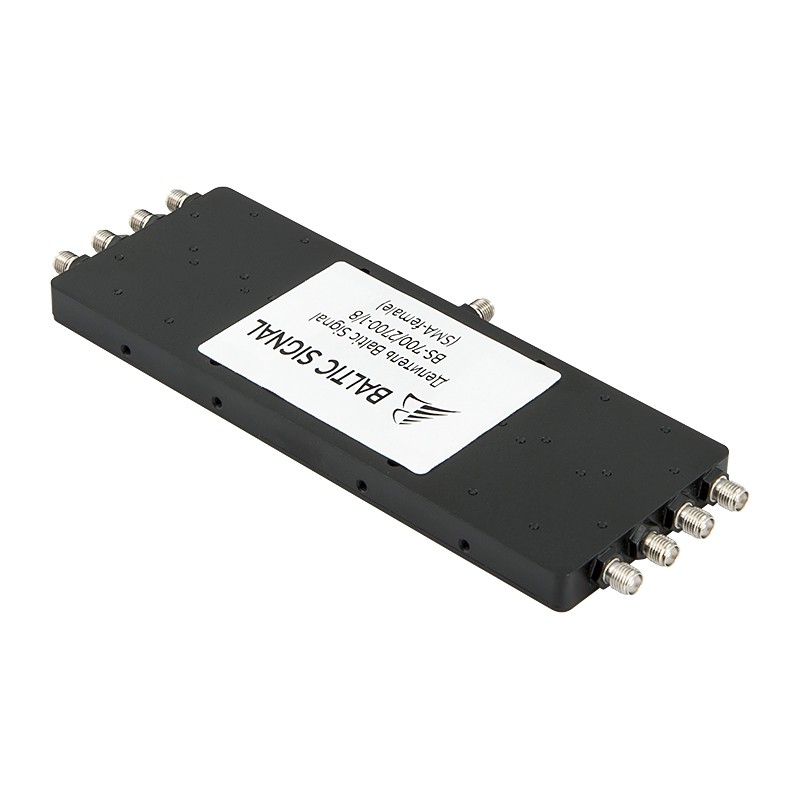

Делитель Baltic Signal BS-700/2700-1/8 (SMA-female)

BS-700/2700-1/8 применяется для разделения высокочастотного сигнала на восемь выходов. Это устройство помогает подключить несколько внутренних антенн к одному репитеру или бустеру для расширения зоны покрытия в больших помещениях. Оно также позволяет распределять сигнал от внешней антенны к нескольким устройствам. Делители с таким большим числом портов обычно используются для построения антенных систем на складах, в торговых центрах, офисных зданиях и на других объектах со сложной планировкой и большой площадью. Все разъемы — SMA-female.

Принцип работы сплиттера BS-700/2700-1/8

Устройство построено по схеме Вилкинсона, которая распределяет входной сигнал на восемь равных частей с одинаковым затуханием. Входной порт принимает сигнал, после чего он равномерно делится, при этом между выходами образуется высокий уровень развязки для снижения помех и взаимных влияний. Сплиттер работает в двух направлениях: как делитель для передачи от источника к нескольким линиям и как сумматор для объединения сигналов в обратном потоке.

• Работа в широком диапазоне 700–2700 МГц. Прибор работает с сигналами GSM-сетей, 3G и LTE, а также может использоваться с точками доступа WiFi 2,4 ГГц. Помимо этого, возможно применение делителя с контроллерами IoT/M2M-решений, которые используются для обслуживания систем автоматики, телеметрии и удаленного управления;
• Компактные разъемы SMA. Коннекторы имеют небольшой размер, что позволило существенно уменьшить толщину делителя. При этом серия SMA имеет резьбовое соединение, которое гарантирует прочный контакт. Также доступна версия с N-розетками;
• Потери на уровне 9 дБ. Сплиттер распределяет мощность равномерно на 8 выходов, что приводит к потерям на уровне 9,03 дБ. Дополнительные внутренние потери (на портах и линии) обычно не превышают 0,5 дБ;
• Согласованное сопротивление 50 Ом. Волновое сопротивление на всех выходах равняется 50 Ом. Качественное согласование снижает потери, позволяя передавать сигнал с максимальной эффективностью;
• Изоляция портов более 16 дБ. В отличие от простых кабельных разветвителей, схема Вилкинсона минимизирует взаимные помехи между портами. Развязка между выходами превышает 16 дБ;
• Для источников сигнала до 50 Вт. Делители этого типа поддерживает подводимую мощность 50 Вт. Их можно использовать с усилителями/репитерами, точками доступа и другими приборами в профессиональных и промышленных системах;
• Диапазон температур от -40°C до +60°C. Делитель можно размещать на улице или в неотапливаемых помещениях. Для долговечности проверяйте соединения на герметичность, особенно во влажных условиях.

В системах с несколькими компонентами делитель позволяет создавать каскадные конфигурации, где сигнал проходит через несколько уровней разветвления. Если выходы не используются полностью, подключайте искусственную нагрузку, чтобы избежать перегрузки.

Когда нужен SMA -делитель на 8 портов?

Сплиттер обеспечивает равномерное деление без значительного ослабления, что важно для покрытия больших площадей в системах связи. Например, сплиттер подключается после репитера для раздачи сигнала на восемь антенн, что помогает создать равномерное покрытие без «мертвых зон». В WiFi-сетях на 2,4 ГГц устройство распределяет сигнал от точки доступа, повышая площадь покрытия в многопользовательских зонах.

Использование делителя имеет такие преимущества:

• Стабильная развязка выходов предотвращает перекрестные помехи;
• Поддержка двунаправленной работы упрощает настройку, избавляет от использования отдельных сумматоров;
• Низкие вносимые потери сохраняют мощность сигнала на всем пути;
• Может использоваться в профессиональных и бытовых сценариях.

Чтобы обеспечить надежное распределение сигнала, закажите делитель BS-700/2700-1/8 прямо сейчас. Звоните по номеру 8-800-3333-965 или используйте ссылку «Заказать звонок» на сайте для консультации.
